Inhaltszusammenfassung für Raymarine HS5
- Seite 1 Ins ta lla tion Da te : 08-2012 Dokume nt: 87146-2-DE © 2012 Ra yma rine UK Limite d...
- Seite 3 , RayTech Navigator, Sail Pilot, SeaTalk, SeaTalk , SeaTalk und Sportpilot sind eingetragene Warenzeichen von Raymarine UK Limited. RayTalk, Seahawk, Smartpilot, Pathfinder und Raymarine sind eingetragene Warenzeichen von Raymarine Holdings Limited. FLIR ist ein eingetragenes Warenzeichen von FLIR Systems, Inc. und/oder deren Tochtergesellschaften.
-
Seite 5: Inhaltsverzeichnis
4.1 Anforderungen an den Montageort ......20 4.2 Montage des Geräts..........20 Kapitel 5 Problembehandlung und technische Unterstützung ............21 5.1 Position der LEDs ............. 22 5.2 LED-Statusanzeige ........... 23 5.3 Netzwerk-Switch - Fehlerbehandlung ......24 5.4 Raymarine-Kundendienst .......... 25 Annexes A Technische Spezifikation ..... 27... -
Seite 7: Kapitel 1 Einführung
Vorsicht: Absicherung der Spannungsversorgung Informationen zum Handbuch Achten Sie bitte bei der Installation dieses In diesem Handbuch wird die Installation des Raymarine Gerätes auf eine ausreichende Absicherung der HS5-Netzwerk-Switches im Rahmen eines Schiffselektroniksystems Stromquelle mit geeigneten Sicherungen bzw. einem beschrieben. -
Seite 8: Entstördrosseln
Raymarine-Fachhändler. Anschluss an andere Geräte Anforderungen an Ferritkerne und Kabel anderer Hersteller Wenn Sie Produkte von Raymarine an Geräte anderer Hersteller mit einem Kabel anschließen, das sich nicht im Lieferumfang der Raymarine-Geräte befindet, so MÜSSEN Sie immer eine Ferritdrossel am Kabel in der Nähe des Raymarine-Gerätes montieren. -
Seite 9: Kapitel 2 Planung Der Installation
Kapitel 2: Planung der Installation Kapitelinhalt • 2.1 Installations-Checkliste auf Seite 10 • 2.2 Lieferumfang auf Seite 10 • 2.3 SeaTalk auf Seite 11 • 2.4 Typische Systeme auf Seite 11 • 2.5 Mehrere Switche auf Seite 12 Planung der Installation... -
Seite 10: Installations-Checkliste
2.1 Installations-Checkliste 2.2 Lieferumfang Die Installation umfasst die folgenden Arbeitsschritte: Installation Das System planen Alle Geräte, Zubehör und Werkzeuge bereitstellen Einen Installationsort bestimmen Die Kabel verlegen Kabeldurchgänge und Montagelöcher bohren. Die Anschlüsse am Gerät vornehmen. Alle Geräte am Ort sichern Das System einschalten und testen D12312-1 Installationsdiagramm... -
Seite 11: Seatalk Hs
2.3 SeaTalk 2.4 Typische Systeme Beispiel für ein Basissystem SeaTalk ist ein auf einem Ethernet basierten Netzwerk für die Navigation. Dieses Hochgeschwindigkeitsprotokoll ermöglicht eine schnelle Kommunikation und Freigabe von großen Datenmengen zwischen kompatiblen Geräten. Folgende Informationen können über ein SeaTalk -Netzwerk ausgetauscht werden: •... -
Seite 12: Mehrere Switche
2.5 Mehrere Switche Systeme mit mehr als 5 SeaTalk -Geräten benötigen mehr als einen Netzwerk-Switch. Netzwerk-Switche können zu diesem Zweck in Reihe geschaltet werden. Der Netzwerk-Switch hat einen dedizierten Hochgeschwindig- keitsanschluss (1000 Mbit/s) für den Anschluss an einen anderen Switch, wobei die Gesamtbandbreite des Systems dadurch nicht eingeschränkt wird. -
Seite 13: Kapitel 3 Kabel Und Anschlüsse
Kapitel 3: Kabel und Anschlüsse Kapitelinhalt • 3.1 Allgemeine Hinweise Verkabelung auf Seite 14 • 3.2 Anschlüsse - Überblick auf Seite 14 • 3.3 Netzwerk-Hardware auf Seite 15 • 3.4 RayNet-Netzwerkanschlusskabel auf Seite 15 • 3.5 Netzwerkkabel-Steckertypen auf Seite 16 •... -
Seite 14: Allgemeine Hinweise Verkabelung
Es ist äußerst wichtig, dass Sie immer Kabel vom richtigen Typ und passender Länge benutzen. • Wenn nicht anders beschrieben, benutzen Sie stets Standard-Kabel von Raymarine. • Achten Sie bei markenfremden Kabeln auf gute Qualität und korrektem Kabelquerschnitt. So benötigen z.B. -
Seite 15: Netzwerk-Hardware
Ermöglicht darüber RayNet-RayNet-Kabel (positiv-positiv), A80162 hinaus den Anschluss 5 cm (1,97 Zoll) von SeaTalk -Geräten A80160 RayNet-SeaTalk (negativ)-Adapter, an einen HS5 SeaTalk 40 cm (1,3 Fuß) Netzwerk-Switch (über ein RayNet-an-RJ45- RayNet-Kabelspanner, 5 Stück R70014 Kabel). Ethernet-Verbinder R32142 Ermöglicht den direkten... -
Seite 16: Netzwerkkabel-Steckertypen
Erforderliche RayNet-Stecker Kabel für neuen Szenario Bestehende Kabel Netzwerk-Switch 1. Bestehende oder RayNet oder keine • RayNet-RayNet- neue Installation mit Kabel Raymarine-Gerät, das einen RayNet- Anschluss hat 2. Bestehende SeaTalk -Kabel • Bestehende Installation mit SeaTalk -Kabel Raymarine-Gerät, • SeaTalk... -
Seite 17: Stromanschluss
3.7 Stromanschluss Verbindungsszenario 2 — Gerät mit SeaTalk -Anschluss Der Strom für den Netzwerk-Switch wird direkt durch eine 12- oder 24-V-Stromquelle bereitgestellt. Der Netzwerk-Switch wird mit einem Stromkabel mit blanken Enden geliefert, das für den direkten Anschluss an eine 12- oder 24-V-Stromquelle geeignet ist: D12314-1 1. -
Seite 19: Kapitel 4 Installation
Kapitel 4: Installation Kapitelinhalt • 4.1 Anforderungen an den Montageort auf Seite 20 • 4.2 Montage des Geräts auf Seite 20 Installation... -
Seite 20: 4.1 Anforderungen An Den Montageort
4.1 Anforderungen an den Montageort 4.2 Montage des Geräts Bei der Auswahl des Montageortes für die Einheit müssen Bevor Sie mit der Montage beginnen, stellen Sie bitte Folgendes verschiedene Faktoren berücksichtigt werden. sicher: • Installieren Sie die Einheit NICHT in der Nähe von Wärme- oder •... -
Seite 21: Kapitel 5 Problembehandlung Und Technische Unterstützung
Kapitel 5: Problembehandlung und technische Unterstützung Kapitelinhalt • 5.1 Position der LEDs auf Seite 22 • 5.2 LED-Statusanzeige auf Seite 23 • 5.3 Netzwerk-Switch - Fehlerbehandlung auf Seite 24 • 5.4 Raymarine-Kundendienst auf Seite 25 Problembehandlung und technische Unterstützung... -
Seite 22: Position Der Leds

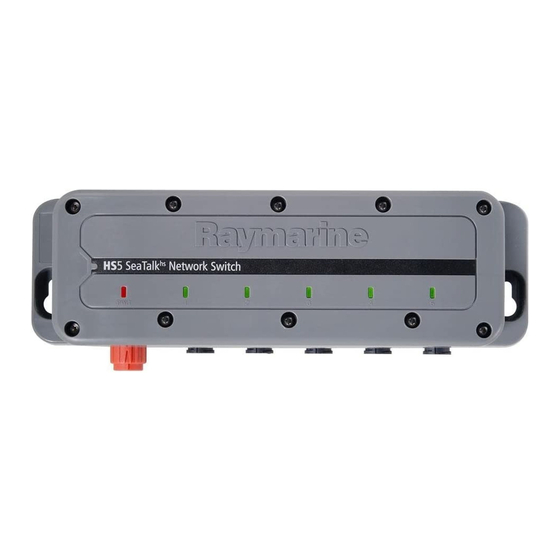

5.1 Position der LEDs LEDs, die den Status des Switches anzeigen, befinden sich auf der Oberseite des Geräts. D12327-1 Beschreibung LED-Farbe Stromzustand (Rot) Anschlusszustand (je eine LED (Grün) pro Anschluss) -
Seite 23: Led-Statusanzeige
5.2 LED-Statusanzeige Die LEDs auf dem Gerät zeigen Statusinformationen zu Diagnosezwecken an. Strom-LED LED-Aktivität (basierend auf Zyklen von 1000 ms / 1 Sekunde) LED-Zustand Gerätstatus 1000 ms 0 ms Kein Strom 0 ms 1000 ms Stetig rot Gerät eingeschaltet Anschluss-LED LED-Aktivität (basierend auf Zyklen von 1000 ms / 1 Sekunde) LED-Zustand... -
Seite 24: Netzwerk-Switch - Fehlerbehandlung
5.3 Netzwerk-Switch - Fehlerbehandlung Im Folgenden werden Probleme mit dem Netzwerk-Switch, deren möglichen Ursachen und Lösungen beschrieben. Problem Mögliche Ursache Mögliche Lösung LEDs leuchten nicht. Kein Strom. Prüfen Sie den Stromanschluss des Geräts. Rote Strom-LED leuchtet, aber es Kabel nicht oder inkorrekt an den Überprüfen Sie den Kabelanschluss. -
Seite 25: Raymarine-Kundendienst
Dort finden Sie eine umfassende Liste häufig gestellter Fragen (in englischer Sprache), E-Mail-Zugriff auf den technischen Support sowie eine Liste der weltweiten Service-Stationen von Raymarine. Hilfe per Telefon oder E-Mail In den USA: • Tel: +1 603 324 7900 •... -
Seite 27: Annexes A Technische Spezifikation
Annexes A Technische Spezifikation Nominale Bordspannung 12 oder 24 V DC Absoluter Spannungsbereich 9 bis 32 V DC Stromaufnahme (typisch) • < 2,5 W • < 600 mA @12 V Umgebungsbedingungen Installationsumgebung • Betriebstemperatur: -25º bis +55º C (-13º bis 131º F) •... - Seite 30 www.ra ym a rin e .c o m...
