39
INSTALAÇÃO ELÉTRICA
39.1 Operação de saída DC

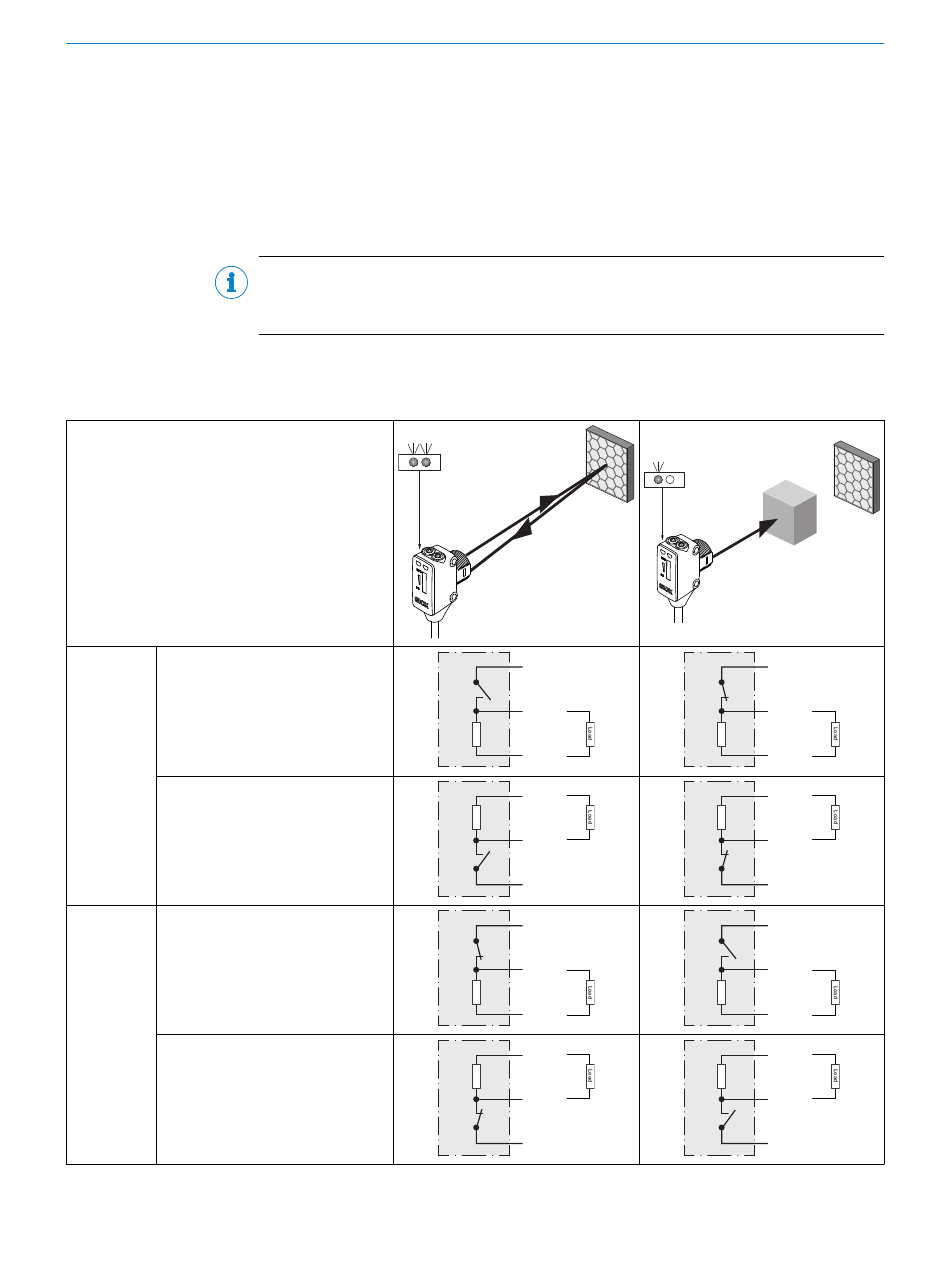

Tabela 31: Operação de saída
HL18-_xxxxx
Q1 = D.ON, PNP (≤ 100 mA)
-Axxxxx
Q2 = D.ON, NPN (≤ 100 mA)
Q1 = L.ON, PNP (≤ 100 mA)
-Bxxxxx
Q2 = L.ON, NPN (≤ 100 mA)
78
Q2 = saída de comutação 2
L+ = tensão de alimentação (Uv)
L1 = tensão de alimentação AC
M = comum
N = AC comum
Teste = entrada de teste
L.ON = comutação por luz
D.ON = comutação por sombra
NOTA
As saídas do sensor podem vir equipadas com um atraso ON ou atraso OFF ajustável.
Isso é indicado na configuração do modelo (Hx18-xxxxx_).
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
