trouve en position « L » et le Commutation claire si le potentiomètre se trouve en posi‐
tion « D ». Si des sorties bipolaires sont disponibles (Hx18-Axxxxx, Hx18-Bxxxxx), la sor‐
tie Q2 sera toujours sur le même état de commutation que celui de la sortie Q1. Le
potentiomètre de sélection claire/sombre n'a aucune influence sur une sortie santé ou
alarme (si disponible).

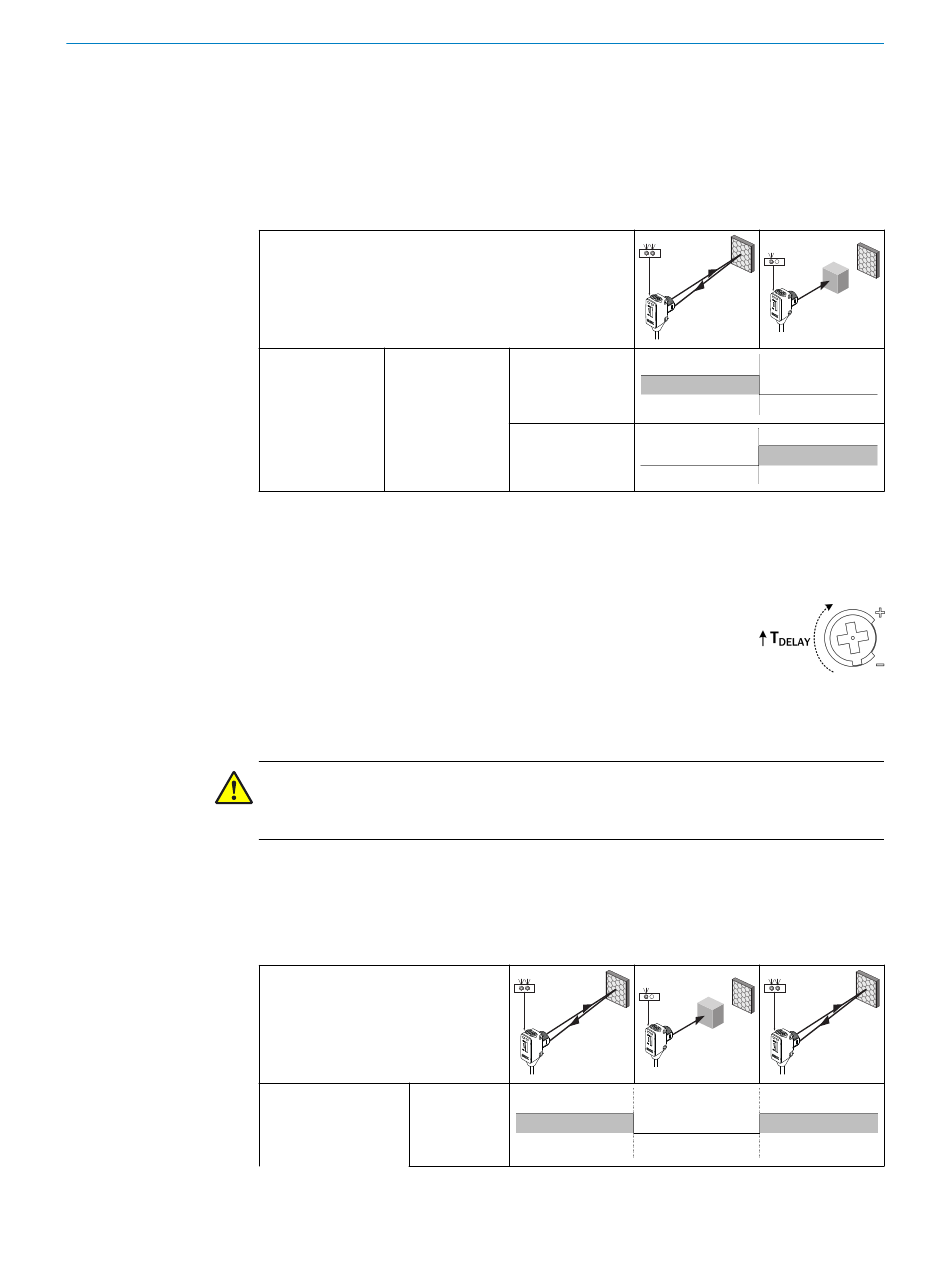

Tableau 24: États actifs de la sortie avec le potentiomètre de sélection de commutation claire/
sombre
HL18-xxxx_
-xxxxxE
-xxxxxH
Commutateur de
-xxxxxI
sélection L/D
-xxxxxK
-xxxxxP
Temporisation
Le capteur peut être équipé d'un délai de temporisation adaptable. Le
délai de temporisation est réglé en tournant le potentiomètre à 270°.
Une rotation dans le sens des aiguilles d'une montre dans la direction
du « + » imprimé sur le capteur augmente le délai de temporisation
(T ). Le délai de temporisation maximal sera atteint avec la posi‐
DELAY
tion d'arrêt dans le sens de rotation des aiguilles d'une montre.
Une rotation dans le sens contraire à celui des aiguilles d'une montre
dans la direction du « - » imprimé sur le capteur réduit le délai de tem‐
porisation. Il n'y aura aucune temporisation en position d'arrêt dans
le sens de rotation contraire à celui des aiguilles d'une montre.
MISE EN GARDE
Si le potentiomètre est tourné au-delà de la position d'arrêt, le capteur sera durable‐
ment endommagé.
Un commutateur de sélection claire/sombre peut être équipé d'une temporisation
adaptable. Le délai de temporisation réglable n'a aucune influence sur une sortie santé
ou alarme (si disponible).
Tableau 25: États actifs de la sortie pour les versions de sorties complémentaires avec un délai
de temporisation adaptable
HL18-Pxxxx_
HL18-Nxxxx_
HL18-Fxxxx_
Aucune temporisa‐
Q1 = L.ON
tion
INSTALLATION ÉLECTRIQUE
Q1 = L.ON
Q1 = D.ON
