SICK HL18 Betriebsanleitung Seite 141

8017290.16K9 | SICK
Subject to change without notice

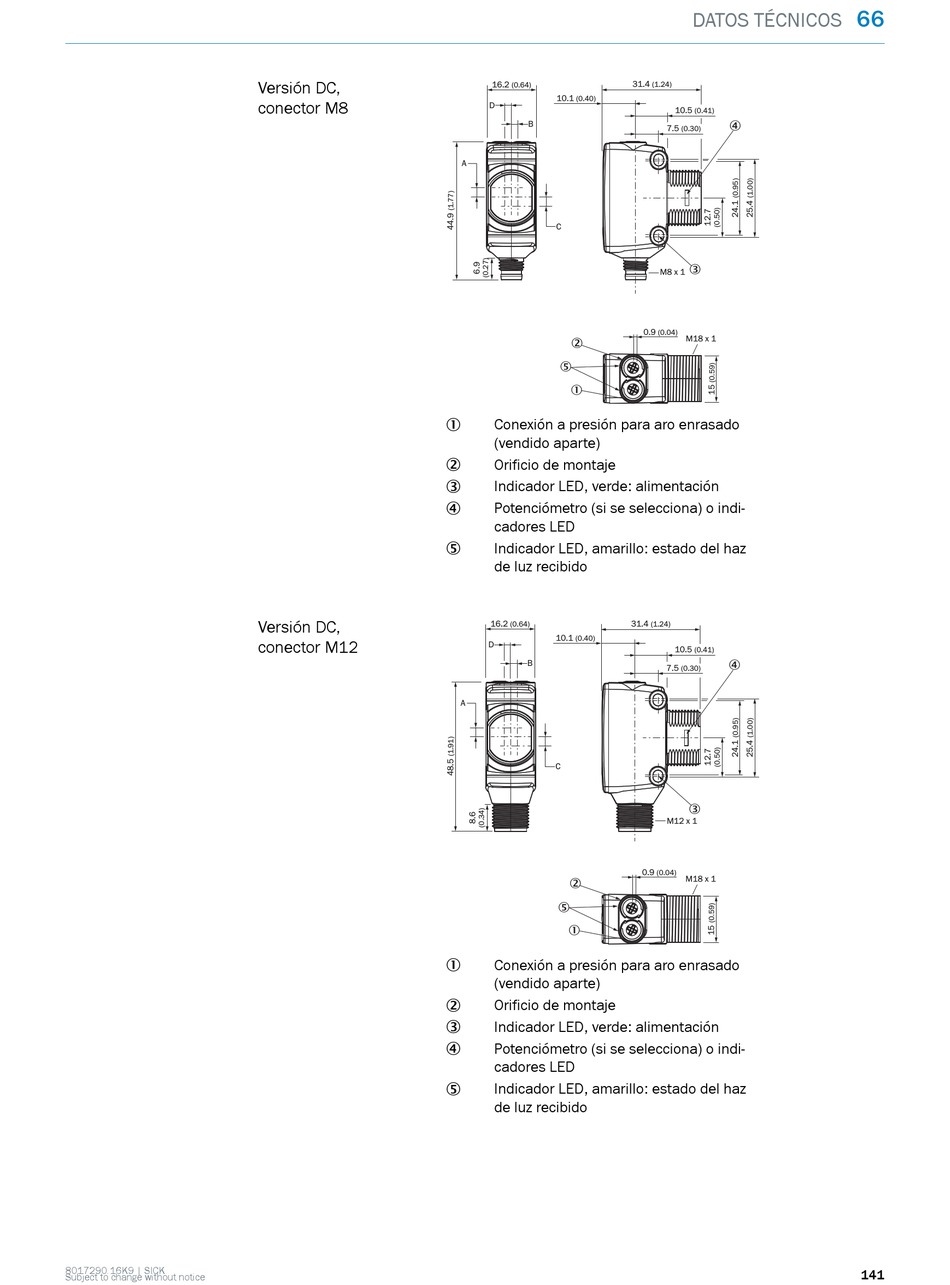

Versión DC,
conector M8
Versión DC,
conector M12
16.2
(0.64)
10.1
(0.40)
D
B
A
C
2
5
1
Conexión a presión para aro enrasado
1
(vendido aparte)
Orificio de montaje
2
Indicador LED, verde: alimentación
3
Potenciómetro (si se selecciona) o indi‐
4
cadores LED
Indicador LED, amarillo: estado del haz
5
de luz recibido
16.2 (0.64)
10.1
(0.40)
D
B
A
C
2
5
1
Conexión a presión para aro enrasado
1
(vendido aparte)
Orificio de montaje
2
Indicador LED, verde: alimentación
3
Potenciómetro (si se selecciona) o indi‐
4
cadores LED
Indicador LED, amarillo: estado del haz
5
de luz recibido
DATOS TÉCNICOS
31.4
(1.24)
10.5
(0.41)
4
7.5
(0.30)
3
M8 x 1
0.9
(0.04)
M18 x 1
31.4 (1.24)
10.5 (0.41)
4
7.5
(0.30)
3
M12 x 1
0.9
(0.04)
M18 x 1
66
141
