50.1

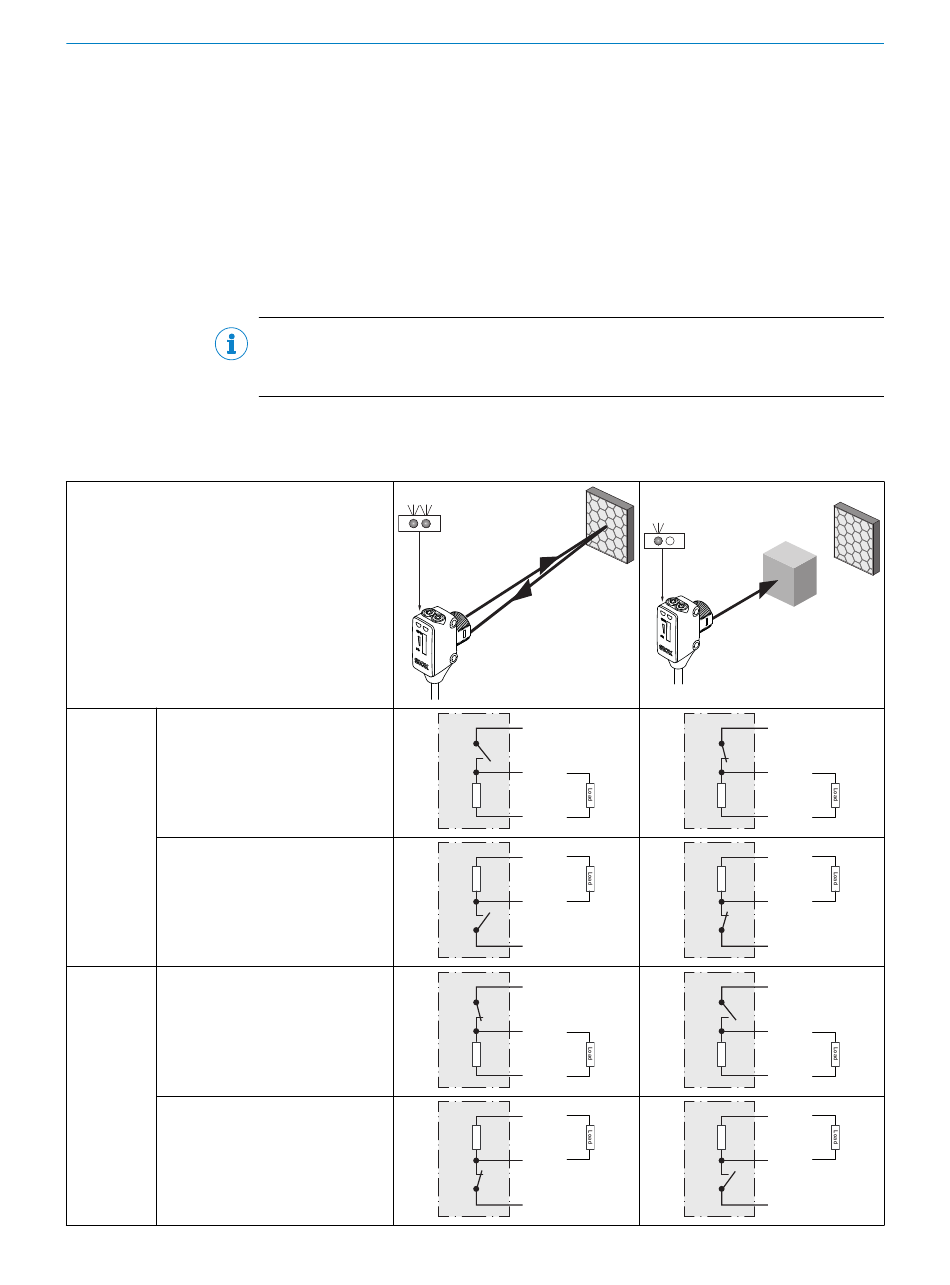

Funzionamento uscita DC

Tabella 41: uscita DC
HL18-_xxxxx
Q1 = D.ON, PNP (≤ 100 mA)
-Axxxxx
Q2 = D.ON, NPN (≤ 100 mA)
Q1 = L.ON, PNP (≤ 100 mA)
-Bxxxxx
Q2 = L.ON, NPN (≤ 100 mA)
8017290.16K9 | SICK
Subject to change without notice
BK = Nero
n. c. = connessione mancante
Q1 = uscita di commutazione 1
Q2 = uscita di commutazione 2
L+ = tensione di alimentazione (Uv)
L1 = tensione di alimentazione AC
M = comune
N = AC comune
Test = ingresso test
L.ON = funzionamento light on
D.ON = funzionamento dark on
INDICAZIONE
Le uscite del sensore possono essere dotate di un ritardo di accensione o spegnimento
regolabile. Questo è indicato dalla configurazione del modello (Hx18-xxxxxxTxx).
INSTALLAZIONE ELETTRICA
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
50
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
101
