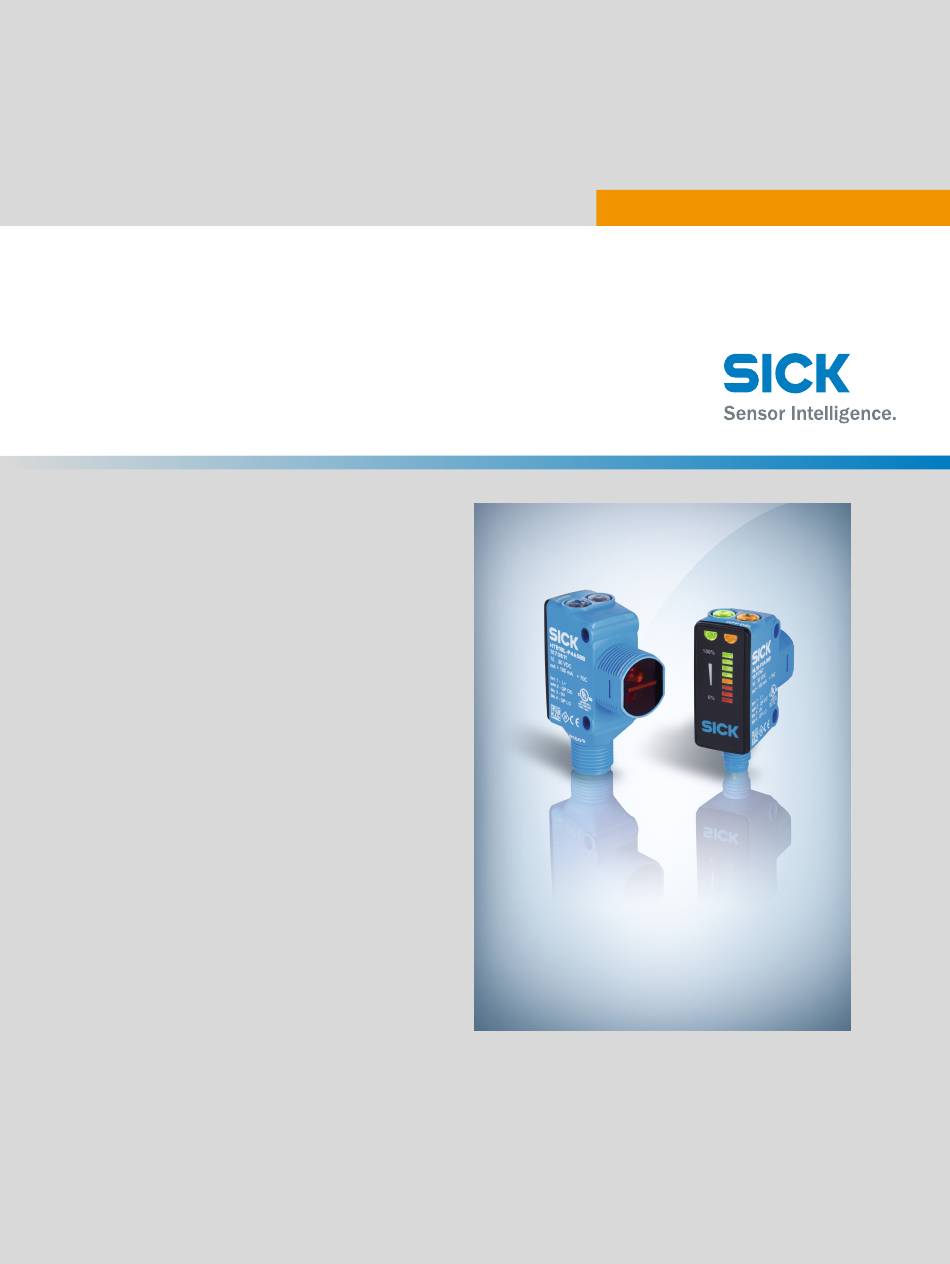

O P E R A T I N G I N S T R U C T I O N
HL18(L), HL18G/HL18T
Hybrid photoelectric sensors
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK HL18

Inhaltszusammenfassung für SICK HL18

  • Seite 1 O P E R A T I N G I N S T R U C T I O N HL18(L), HL18G/HL18T Hybrid photoelectric sensors...
  • Seite 2 O P E R A T I N G I N S T R U C T I O N HL18(L), HL18G/HL18T Hybrid photoelectric sensors...
  • Seite 25 B E T R I E B S A N L E I T U N G HL18(L), HL18G/HL18T Hybrid-Lichtschranken...
  • Seite 26 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zuläs‐ sig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftli‐...
  • Seite 27 Bestimmungsgemäße Verwendung..........28 Betriebs- und Statusanzeigen............29 Montage....................29 Elektrische Installation..............29 17.1 DC-Ausgangsfunktion................17.2 Anschlussbelegung................... 17.3 Justagen....................Inbetriebnahme................. 39 Störungsbehebung................43 Demontage und Entsorgung............44 Wartung....................44 Technische Daten................44 22.1 Maßbild..................... 8017290.16K9 | SICK Subject to change without notice...

  • Seite 28: Allgemeine Sicherheitshinweise

    Hinweise zur UL Zulassung All housing types are Type 1 enclosure. Bestimmungsgemäße Verwendung Die HL18(G/T) ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden als „Lichtschranke“ bezeichnet) zur optischen, berührungslosen Detektion von Objekten, Tieren und Personen. Dieses Produkt benötigt einen Reflektor. Wird das Produkt für einen anderen Zweck verwendet oder in irgendeiner Weise verändert, erlöschen sämtli‐...

  • Seite 29: Betriebs- Und Statusanzeigen

    Anzeige der Signalstärke (wenn durch die Modellkonfiguration aus‐ gewählt) Montage Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör- Programm). Sensor und Reflektor zueinander ausrichten. HINWEIS Beachten Sie das maximal zulässige Anzugsdrehmoment von 0,56 Nm. Elektrische Installation Anschluss der Sensoren muss spannungsfrei (U = 0 V) erfolgen.

  • Seite 30: Dc-Ausgangsfunktion

    -Axxxxx + (L+) + (L+) Q2 = D.ON, NPN (≤ 100 mA) ‒ (M) ‒ (M) + (L+) + (L+) Q1 = L.ON, PNP (≤ 100 mA) -Bxxxxx ‒ (M) ‒ (M) 8017290.16K9 | SICK Subject to change without notice...
  • Seite 31 + (L+) + (L+) Q1 = L.ON, PNP (≤ 100 mA) -Vxxxxx ‒ (M) ‒ (M) Q2 = Health, PNP (≤ 100 mA) siehe Tabelle 12, Seite 33 siehe Tabelle 12, Seite 33 8017290.16K9 | SICK Subject to change without notice...
  • Seite 32 + (L+) + (L+) Q1 = D.ON, NPN (≤ 100 mA) -Kxxxxx ‒ (M) ‒ (M) Q2 = Alarm, NPN (≤ 100 mA) siehe Tabelle 12, Seite 33 siehe Tabelle 12, Seite 33 8017290.16K9 | SICK Subject to change without notice...
  • Seite 33 + (L+) -Gxxxxx Q2 = Alarm, PNP (≤ 100 mA) -Jxxxxx ‒ (M) ‒ (M) + (L+) + (L+) -Hxxxxx Q2 = Alarm, NPN (≤ 100 mA) -Kxxxxx ‒ (M) ‒ (M) 8017290.16K9 | SICK Subject to change without notice...

  • Seite 34: Anschlussbelegung

    Wenn antivalente Ausgänge spezifiziert sind (Hx18-Pxxxxx, Hx18-Nxxxxx, Hx18-Fxxxxx), hat Ausgang Q2 stets den gegenteiligen Schaltzustand von Ausgang Q1. Folglich ist Ausgang Q2 dunkelschaltend, wenn sich das Potentiometer in der Stellung „L“ befindet, 8017290.16K9 | SICK Subject to change without notice...

  • Seite 35: Zeitverzögerung

    Zeitverzögerung beeinflusst keinen Health- oder Alarmausgang (falls spezifi‐ ziert). Tabelle 15: AKTIV-Ausgangszustände für antivalente Ausgangsvarianten mit einstellbarer Zeitver‐ zögerung HL18-Pxxxx_ HL18-Nxxxx_ HL18-Fxxxx_ Q1 = L.ON Keine Zeitverzöge‐ rung Q2 = D.ON 8017290.16K9 | SICK Subject to change without notice...
  • Seite 36 Q2 = L.ON Die Benennung EIN- oder AUS-Verzögerung gilt für den Ausgang Q1. L/D-Wahlschalter in der Stellung „L“ für Hellschaltung L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung Tabelle 16: AKTIV-Ausgangszustände für HL18-Bxxxx_-Varianten mit einstellbarer Zeitverzöge‐ rung HL18-Bxxxx_ Q1 = L.ON Keine Zeitverzöge‐...
  • Seite 37 Q1 = D.ON -xxxxxK Q2 = D.ON L/D-Wahlschalter in der Stellung „L“ für Hellschaltung L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung Tabelle 17: AKTIV-Ausgangszustände für HL18-Axxxx_-Varianten mit einstellbarer Zeitverzöge‐ rung HL18-Axxxx_ Q1 = D.ON Keine Zeitverzöge‐ rung Q2 = D.ON Q1 = D.ON...
  • Seite 38 Q1 = L.ON rung -xxxxxC -xxxxxF Q1 = L.ON -xxxxxI Einstell‐ -xxxxxM bare EIN- Verzöge‐ rung -xxxxxI Q1 = D.ON -xxxxxD Einstell‐ -xxxxxG bare AUS- Q1 = L.ON -xxxxxK Verzöge‐ -xxxxxN rung 8017290.16K9 | SICK Subject to change without notice...

  • Seite 39: Inbetriebnahme

    über die Anzeige der Signalstärke auf der Sensor-Rückseite erkannt werden. Die Lichtschranke muss freie Sicht auf den Reflektor haben, ohne Objekte im Strahlweg [siehe Abbildung 6]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und Reflektor vollständig frei sind. 8017290.16K9 | SICK Subject to change without notice...
  • Seite 40 Schaltabstand Den Abstand zwischen Sensor und Reflektor gemäß dem entsprechenden Diagramm anpassen (x = Schaltabstand, y = Funktionsreserve). HINWEIS Beachten Sie, dass der Mindestschaltabstand zwischen Sensor und Reflektor vom Reflek‐ tor abhängt. 8017290.16K9 | SICK Subject to change without notice...
  • Seite 41 INBETRIEBNAHME Funktionsreserve Funktionsreserve Abstand in m Abstand in m Abbildung 8: HL18: Funktionsreserve Abbildung 9: HL18G/HL18T: Funktions‐ reserve Reflektor PL80A Reflektor PL80A Reflektor PL40A Reflektor PL40A Reflexionsfolie IREF6000 (REF- IRF-56) Reflektor P250F Reflexionsfolie REF-AC1000 Reflektor PL41F Funktionsreserve Abstand in m...
  • Seite 42 Teach-in- und AutoAdapt-Funktionen gesteuert wird. Eine HL18G-Lichtschranke ver‐ sucht stets, das Signal so aufrechtzuerhalten, dass nur die roten und gelben LEDs bei freier Sicht auf den Reflektor leuchten. Der Sensor ist justiert und betriebsbereit. Alarmausgang 8017290.16K9 | SICK Subject to change without notice...

  • Seite 43: Störungsbehebung

    Leitungsunterbrechung LOW (U < V). Dabei blinkt die Anzeige-LED. Zeittypen: HL18(G/T)(L) mit optionaler Einstellung der EIN- oder AUS-Verzögerung: t0 = keine Zeitverzögerung, t1 = Zeitverzögerung, wenn Objekt detektiert wird, t2 = Zeitverzöge‐ rung, wenn kein Objekt detektiert wird. Die Zeiteinstellung kann mit dem Potentiometer gemäß...

  • Seite 44: Demontage Und Entsorgung

    WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im vor‐ liegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unter‐ liegt. Wartung SICK-Sensoren sind wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • die optischen Grenzflächen zu reinigen • Verschraubungen und Steckverbindungen zu überprüfen Veränderungen an Geräten dürfen nicht vorgenommen werden.

  • Seite 45: Maßbild

    -30 ... +55 °C Für einen zuverlässigen Betrieb empfehlen wir die Verwendung von Feintripel-Reflektoren oder Reflexionsfolie. Geeignete Reflektoren und Folien finden Sie im Zubehör-Programm von Sick. Die Verwendung von Reflektoren mit großer Tripelstruktur kann die Funktionsfähigkeit beeinträchtigen. Tastgut mit 90 % Remission (bezogen auf Standard-Weiß DIN 5033) Grenzwerte;...

  • Seite 46: M18-Anschluss

    31,4 10,1 Leitung 10,5 M18 x 1 Rastanschluss für bündigen Ring (sepa‐ rat verkauft) Befestigungsloch Anzeige-LED, grün: Gerät ist eingeschal‐ Potentiometer (wenn ausgewählt) oder Anzeige-LEDs Anzeige-LED, gelb: Status des empfange‐ nen Lichtstrahls 8017290.16K9 | SICK Subject to change without notice...
  • Seite 47 Lichtstrahls DC-Version, M12-Anschluss 16,2 M18 x 1 10,5 M12 x 1 31,8 21,1 Rastanschluss für bündigen Ring (sepa‐ rat verkauft) Befestigungsloch Anzeige-LED, grün: Gerät ist eingeschal‐ Potentiometer (wenn ausgewählt) oder Anzeige-LEDs 8017290.16K9 | SICK Subject to change without notice...
  • Seite 48 10,5 M18 x 1 M18 x 1 Rastanschluss für bündigen Ring (sepa‐ rat verkauft) Befestigungsloch Anzeige-LED, grün: Gerät ist eingeschal‐ Potentiometer (wenn ausgewählt) oder Anzeige-LEDs Anzeige-LED, gelb: Status des empfange‐ nen Lichtstrahls 8017290.16K9 | SICK Subject to change without notice...
  • Seite 96 I S T R U Z I O N I P E R L ’ U S O HL18(L), HL18G/HL18T Sensori fotoelettrici ibridi...
  • Seite 119 I N S T R U C C I O N E S D E U S O HL18(L), HL18G/HL18T Fotocélulas híbridas...
  • Seite 143 操 作 指 南 HL18(L)、HL18G/HL18T 混合光电传感器...
