MESSA IN SERVIZIO

51 Messa in servizio
110

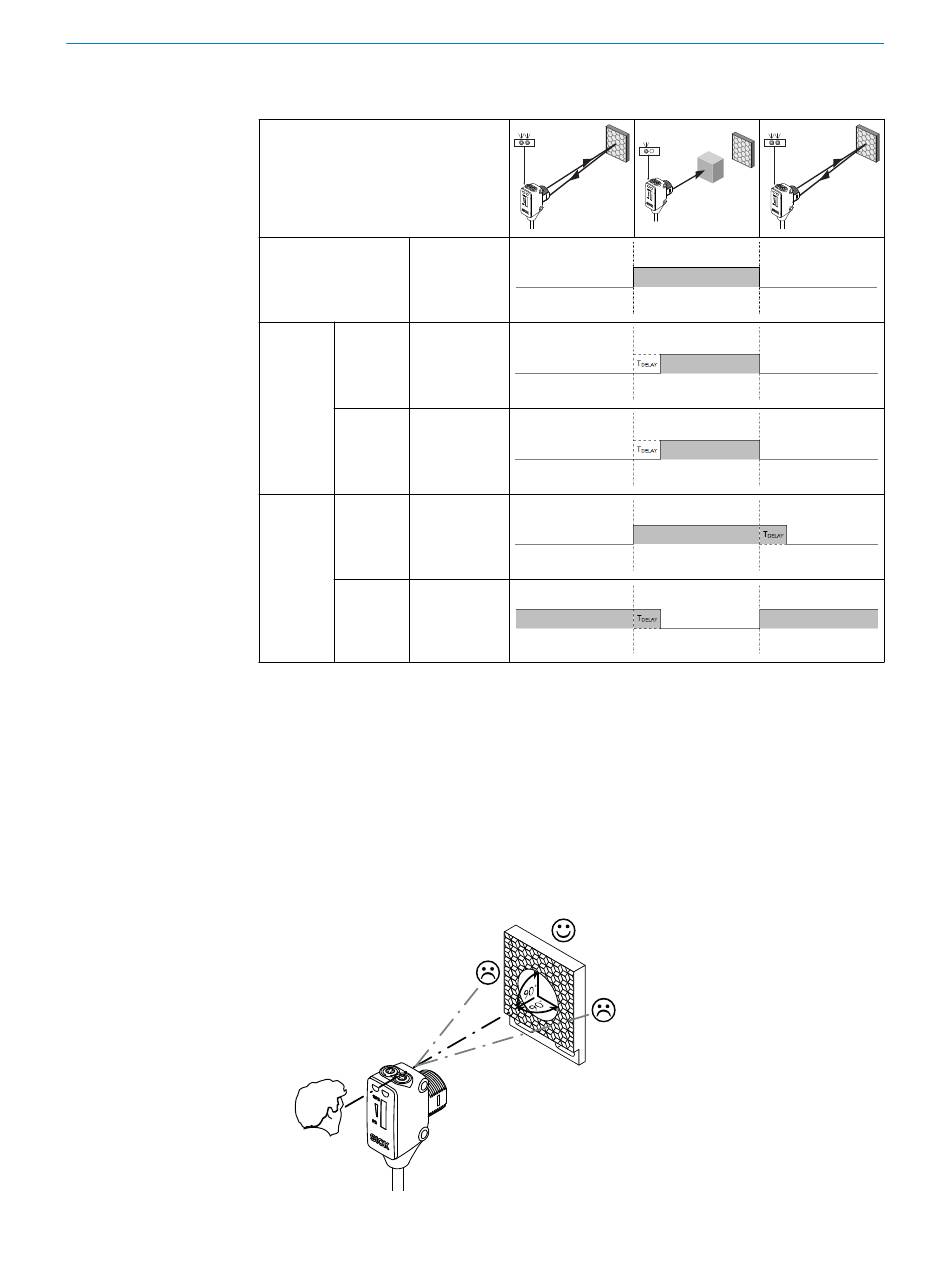

Tabella 49: L'uscita Q1 ATTIVA indica varianti di funzionamento dark on con allarme/salute e
ritardo temporale regolabile
HL18-Xxxxx_
HL18-Yxxxx_
HL18-Jxxxx_
HL18-Kxxxx_
Nessun ritardo tem‐
Q1 = D.ON
porale
-xxxxxC
-xxxxxF
Q1 = D.ON
-xxxxxI
1
Ritardo
-xxxxxM
regolabile
ON
-xxxxxI Q1 = L.ON
2
-xxxxxD
-xxxxxG
Q1 = D.ON
-xxxxxK 1
Ritardo
-xxxxxN
regolabile
OFF
-xxxxxK 2 Q1 = L.ON
1 Interruttore di selezione L/D in posizione funzionamento dark on "D"
2 Interruttore di selezione L/D in posizione funzionamento light on "L"
1 Allineamento
Luce rossa: allineare il sensore con un riflettore adatto. Selezionare la posizione così che il
raggio di luce rosso emesso colpisca il centro del riflettore. Consiglio: utilizzare la visualiz‐
zazione ampiezza del segnale sulla parte posteriore del sensore per ottenere un allinea‐
mento corretto. Il sensore deve avere una visuale chiara del riflettore, senza oggetti nel
percorso del fascio (vedi
sensore e del riflettore siano completamente libere.
Figura 21: Allineamento
figura 21). È necessario assicurarsi che le aperture ottiche del
