72 电气安装
72.1 直流输出操作

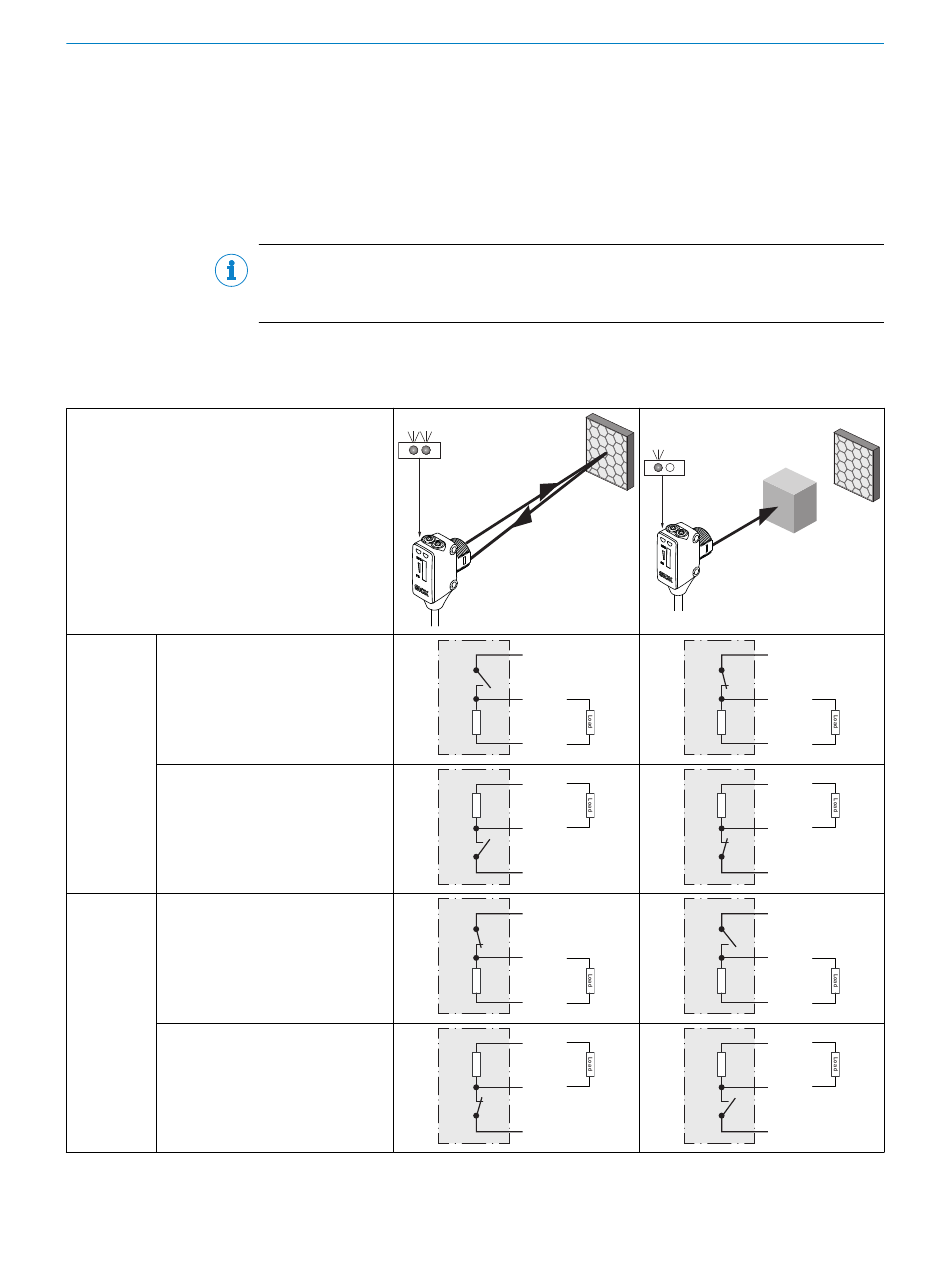

表格 61: 输出操作
HL18-_xxxxx
Q1 = D.ON，PNP (≤ 100 mA)
-Axxxxx
Q2 = D.ON，NPN (≤ 100 mA)
Q1 = L.ON，PNP (≤ 100 mA)
-Bxxxxx
Q2 = L.ON，NPN (≤ 100 mA)
148
L+ = 工作电压 (Uv)
L1 = 交流工作电压
M = 通用
N = 交流通用
Test = 测试输入
L.ON = 亮通开关
D.ON = 暗通开关
提示
传感器输出可能配备可调接通延迟或断开延迟。通过型号配置 (Hx18-xxxxx_) 对此
进行指示。
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
