Spécifications techniques

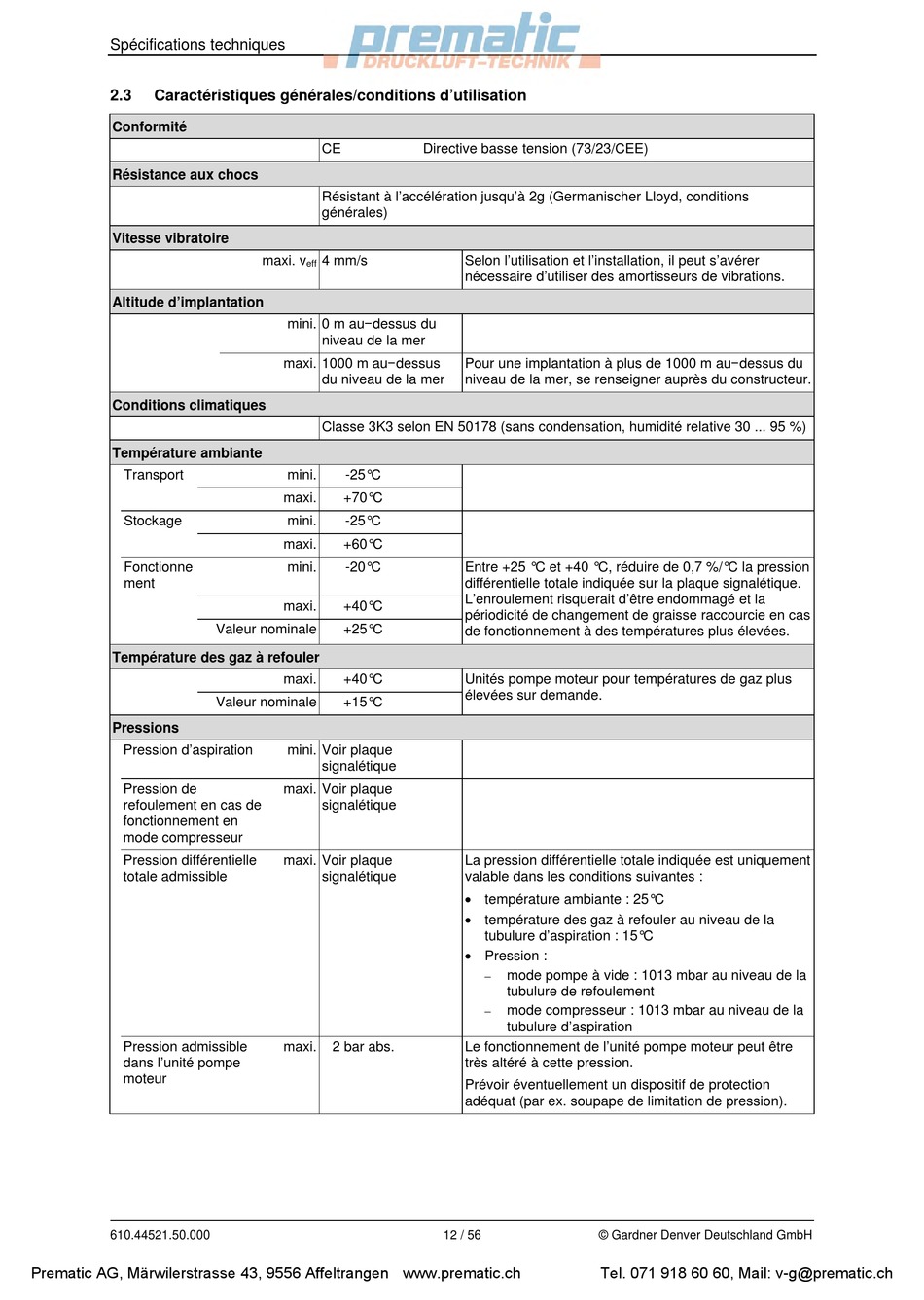

2.3 Caractéristiques générales/conditions d'utilisation
Conformité
Résistance aux chocs
Vitesse vibratoire
Altitude d'implantation
Conditions climatiques
Température ambiante
Transport
Stockage
Fonctionne
ment
Température des gaz à refouler
Pressions
Pression d'aspiration
Pression de
refoulement en cas de
fonctionnement en
mode compresseur
Pression différentielle
totale admissible
Pression admissible
dans l'unité pompe
moteur
610.44521.50.000
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
CE
Résistant à l'accélération jusqu'à 2g (Germanischer Lloyd, conditions
générales)
maxi. v 4 mm/s
eff
mini. 0 m au−dessus du
niveau de la mer
maxi. 1000 m au−dessus
du niveau de la mer
Classe 3K3 selon EN 50178 (sans condensation, humidité relative 30 ... 95 %)
mini. -25°C
maxi. +70°C
mini. -25°C
maxi. +60°C
mini. -20°C
maxi. +40°C
Valeur nominale +25°C
maxi. +40°C
Valeur nominale +15°C
mini. Voir plaque
signalétique
maxi. Voir plaque
signalétique
maxi. Voir plaque
signalétique
maxi. 2 bar abs.
Directive basse tension (73/23/CEE)
Selon l'utilisation et l'installation, il peut s'avérer
nécessaire d'utiliser des amortisseurs de vibrations.
Pour une implantation à plus de 1000 m au−dessus du
niveau de la mer, se renseigner auprès du constructeur.
Entre +25 °C et +40 °C, réduire de 0,7 %/°C la pression
différentielle totale indiquée sur la plaque signalétique.
L'enroulement risquerait d'être endommagé et la
périodicité de changement de graisse raccourcie en cas
de fonctionnement à des températures plus élevées.
Unités pompe moteur pour températures de gaz plus
élevées sur demande.
La pression différentielle totale indiquée est uniquement
valable dans les conditions suivantes :
 température ambiante : 25°C
 température des gaz à refouler au niveau de la
tubulure d'aspiration : 15°C
 Pression :
mode pompe à vide : 1013 mbar au niveau de la
–
tubulure de refoulement
mode compresseur : 1013 mbar au niveau de la
–
tubulure d'aspiration
Le fonctionnement de l'unité pompe moteur peut être
très altéré à cette pression.
Prévoir éventuellement un dispositif de protection
adéquat (par ex. soupape de limitation de pression).
