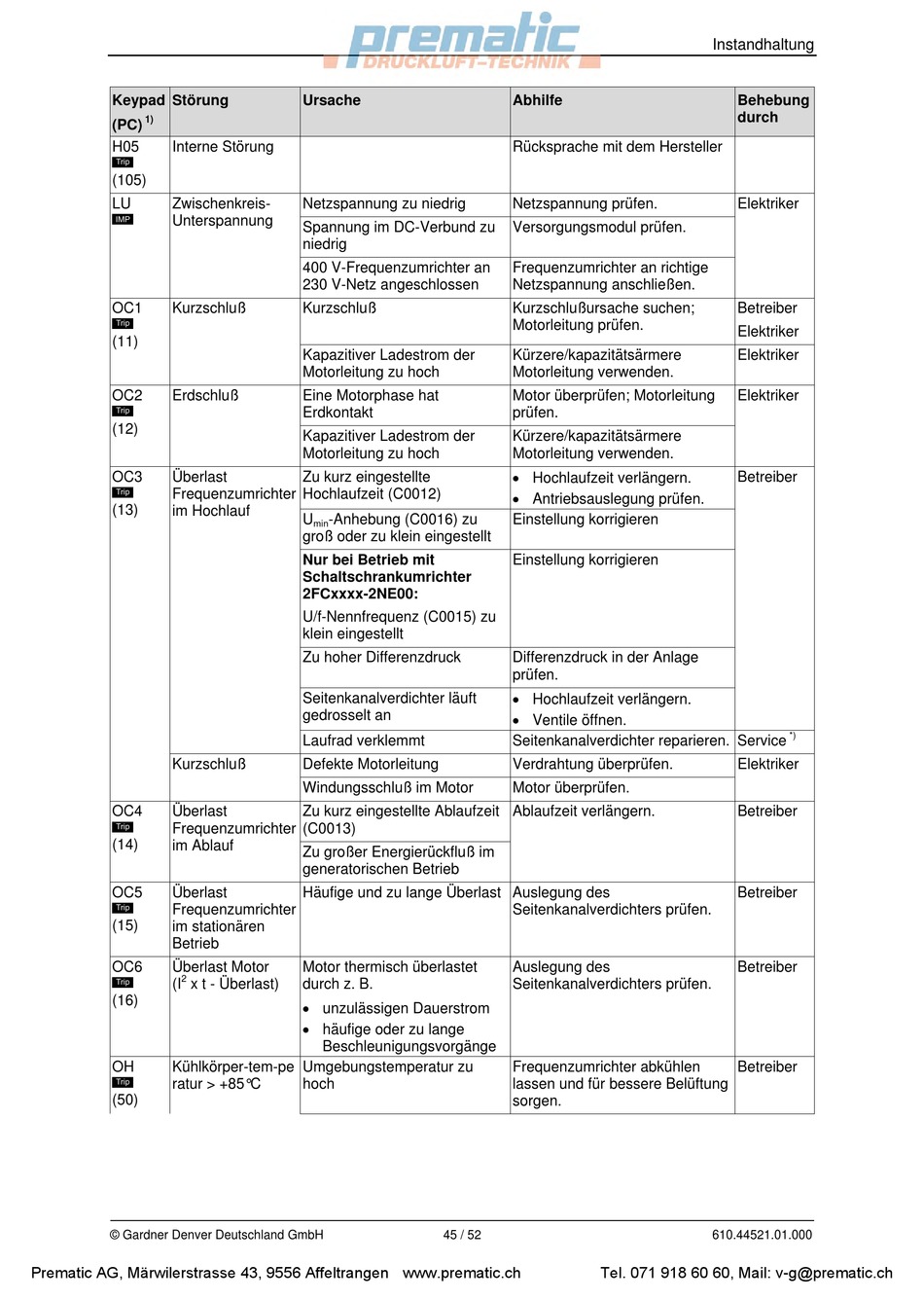

Elmo Rietschle 2BH13-N Serie Betriebsanleitung Seite 45

Keypad Störung
1)
(PC)
H05 Interne Störung

(105)
LU Zwischenkreis-

Unterspannung
OC1 Kurzschluß

(11)
OC2 Erdschluß

(12)
OC3 Überlast

Frequenzumrichter
(13) im Hochlauf
Kurzschluß
OC4 Überlast

Frequenzumrichter
(14)
im Ablauf
OC5 Überlast

Frequenzumrichter
(15)
im stationären
Betrieb
OC6 Überlast Motor
 2
(I x t - Überlast)
(16)
OH Kühlkörper-tem-pe

ratur > +85°C
(50)
