Raccordement
1.1 Nm
9.7 lb-in

4.3 mm

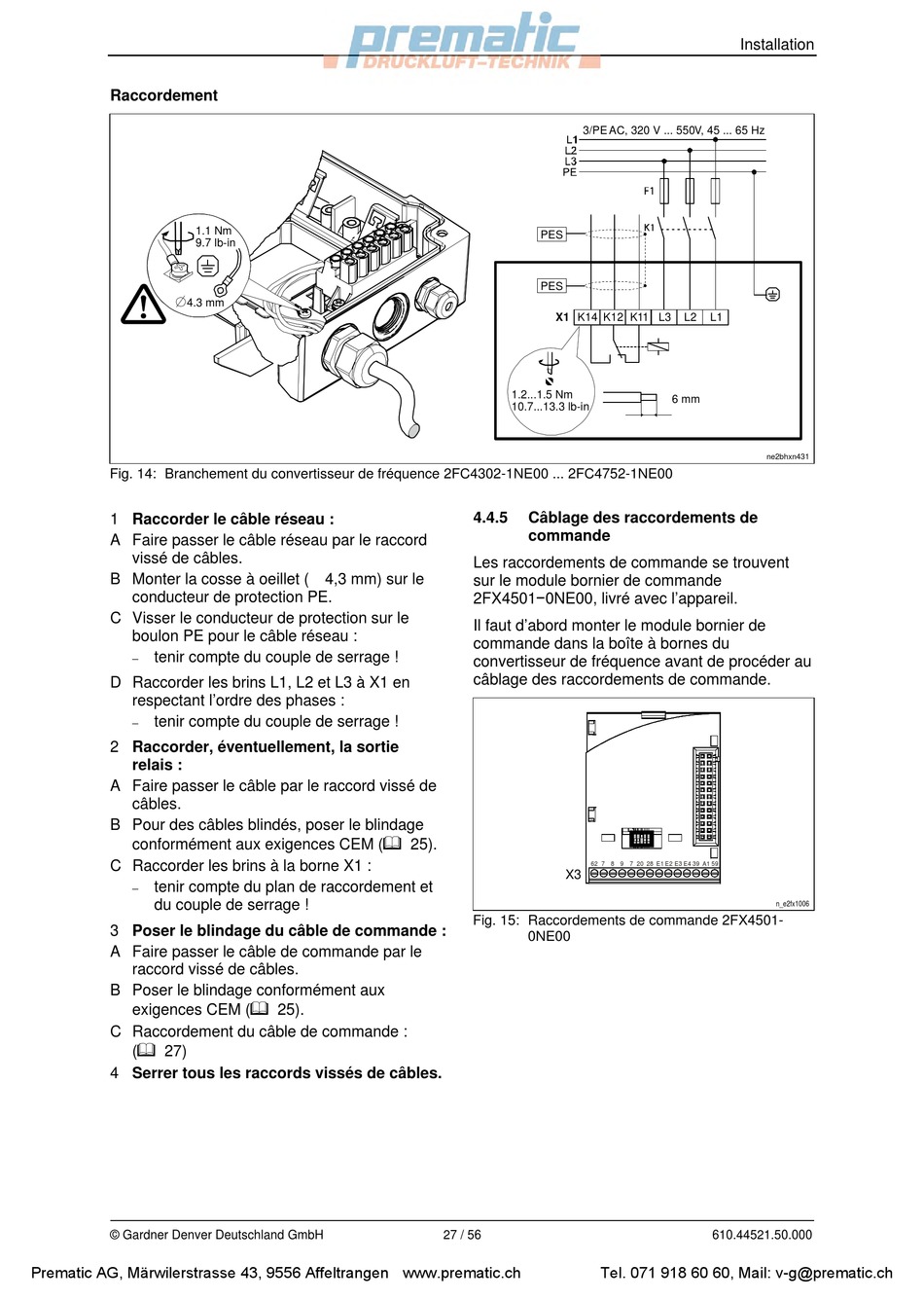

Fig. 14: Branchement du convertisseur de fréquence 2FC4302-1NE00 ... 2FC4752-1NE00
1 Raccorder le câble réseau :
A Faire passer le câble réseau par le raccord
vissé de câbles.
B Monter la cosse à oeillet ( 4,3 mm) sur le
conducteur de protection PE.
C Visser le conducteur de protection sur le
boulon PE pour le câble réseau :
tenir compte du couple de serrage !
–
D Raccorder les brins L1, L2 et L3 à X1 en
respectant l'ordre des phases :
tenir compte du couple de serrage !
–
2 Raccorder, éventuellement, la sortie
relais :
A Faire passer le câble par le raccord vissé de
câbles.
B Pour des câbles blindés, poser le blindage
conformément aux exigences CEM (
C Raccorder les brins à la borne X1 :
tenir compte du plan de raccordement et
–
du couple de serrage !
3 Poser le blindage du câble de commande :
A Faire passer le câble de commande par le
raccord vissé de câbles.
B Poser le blindage conformément aux
exigences CEM (
C Raccordement du câble de commande :

( 27)
4 Serrer tous les raccords vissés de câbles.
© Gardner Denver Deutschland GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch

25).

25).
3/PE AC, 320 V ... 550V, 45 ... 65 Hz
PES
PES
K14 K12 K11
X1
1.2...1.5 Nm
10.7...13.3 lb-in
4.4.5 Câblage des raccordements de
commande
Les raccordements de commande se trouvent
sur le module bornier de commande
2FX4501−0NE00, livré avec l'appareil.
Il faut d'abord monter le module bornier de
commande dans la boîte à bornes du
convertisseur de fréquence avant de procéder au
câblage des raccordements de commande.
62 7 8 9
X3
Fig. 15: Raccordements de commande 2FX4501-
0NE00
27 / 56
Tel. 071 918 60 60, Mail: v-g@prematic.ch
Installation
L3 L2 L1
6 mm
ne2bhxn431
7 20 28 E1 E2 E3 E4 39 A1 59
n_e2fx1006
