Anzeige-Elemente und Funktionstasten
0
1
2
3
w x

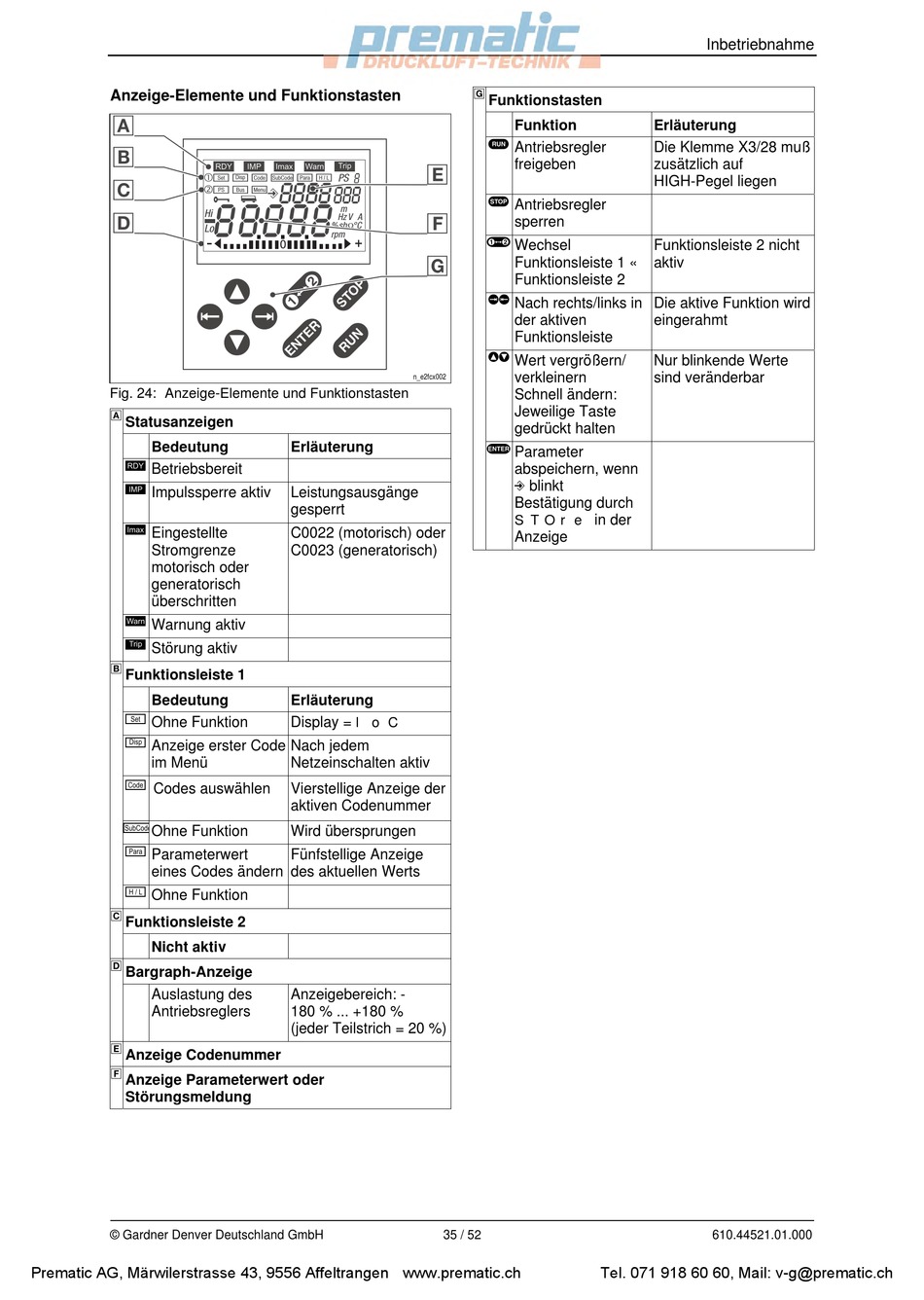

Fig. 24: Anzeige-Elemente und Funktionstasten
Statusanzeigen
Bedeutung
Betriebsbereit
Impulssperre aktiv
Eingestellte
Stromgrenze
motorisch oder
generatorisch
überschritten
Warnung aktiv
Störung aktiv
Funktionsleiste 1
Bedeutung
Ohne Funktion
Anzeige erster Code
im Menü
Codes auswählen
Ohne Funktion
Parameterwert
eines Codes ändern
Ohne Funktion
Funktionsleiste 2
Nicht aktiv
Bargraph-Anzeige
Auslastung des
Antriebsreglers
Anzeige Codenummer
Anzeige Parameterwert oder
Störungsmeldung
© Gardner Denver Deutschland GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
d
c
b
e
a
8
j g f k i h PS
8888
888
‚
m n o
p
88888
q
r
m
Hi
Hz
V
A
%sh
°C
Ω
Lo
rpm
z
y
Erläuterung
Leistungsausgänge
gesperrt
C0022 (motorisch) oder
C0023 (generatorisch)
Erläuterung
loC
Display =
Nach jedem
Netzeinschalten aktiv
Vierstellige Anzeige der
aktiven Codenummer
Wird übersprungen
Fünfstellige Anzeige
des aktuellen Werts
Anzeigebereich: -
180 % ... +180 %
(jeder Teilstrich = 20 %)
Funktionstasten
Funktion
Antriebsregler
4
freigeben
Antriebsregler
5
sperren
Wechsel
6
Funktionsleiste 1 «
Funktionsleiste 2
Nach rechts/links in
der aktiven
Funktionsleiste
Wert vergrößern/
n_e2fcx002
verkleinern
Schnell ändern:
Jeweilige Taste
gedrückt halten
Parameter
abspeichern, wenn
blinkt
Bestätigung durch
STOre
Anzeige
35 / 52
Inbetriebnahme
Erläuterung
Die Klemme X3/28 muß
zusätzlich auf
HIGH-Pegel liegen
Funktionsleiste 2 nicht
aktiv
Die aktive Funktion wird
eingerahmt
Nur blinkende Werte
sind veränderbar
in der
610.44521.01.000
