4 Montieren
4 ... 20 mA/HART - Nicht-
Ex-Geräte und Geräte
mit nicht-eigensicherem
Stromausgang
8
2. Die beiden Halteschrauben (3) der Zusatzelektronik mit einem
Schraubendreher (Torx Größe T 10 bzw. Kreuzschlitz Größe 4)
lösen
3. Bisherige Zusatzelektronik an der Ausbauhilfe (2) herausziehen
4. Neue Zusatzelektronik (1) vorsichtig einstecken
5. Die beiden Halteschrauben (3) wieder einschrauben und festzie-
hen
6. Gehäusedeckel verschrauben
Der Tausch der Zusatzelektronik ist damit abgeschlossen.
Bei Ex-Anwendungen ist der Tausch der Zusatzelektronik grundsätz-
lich betriebsintern zu dokumentieren.
4.2
Elektronikausführungen
4.2.1 Elektronikausführung 4 ... 20 mA/HART

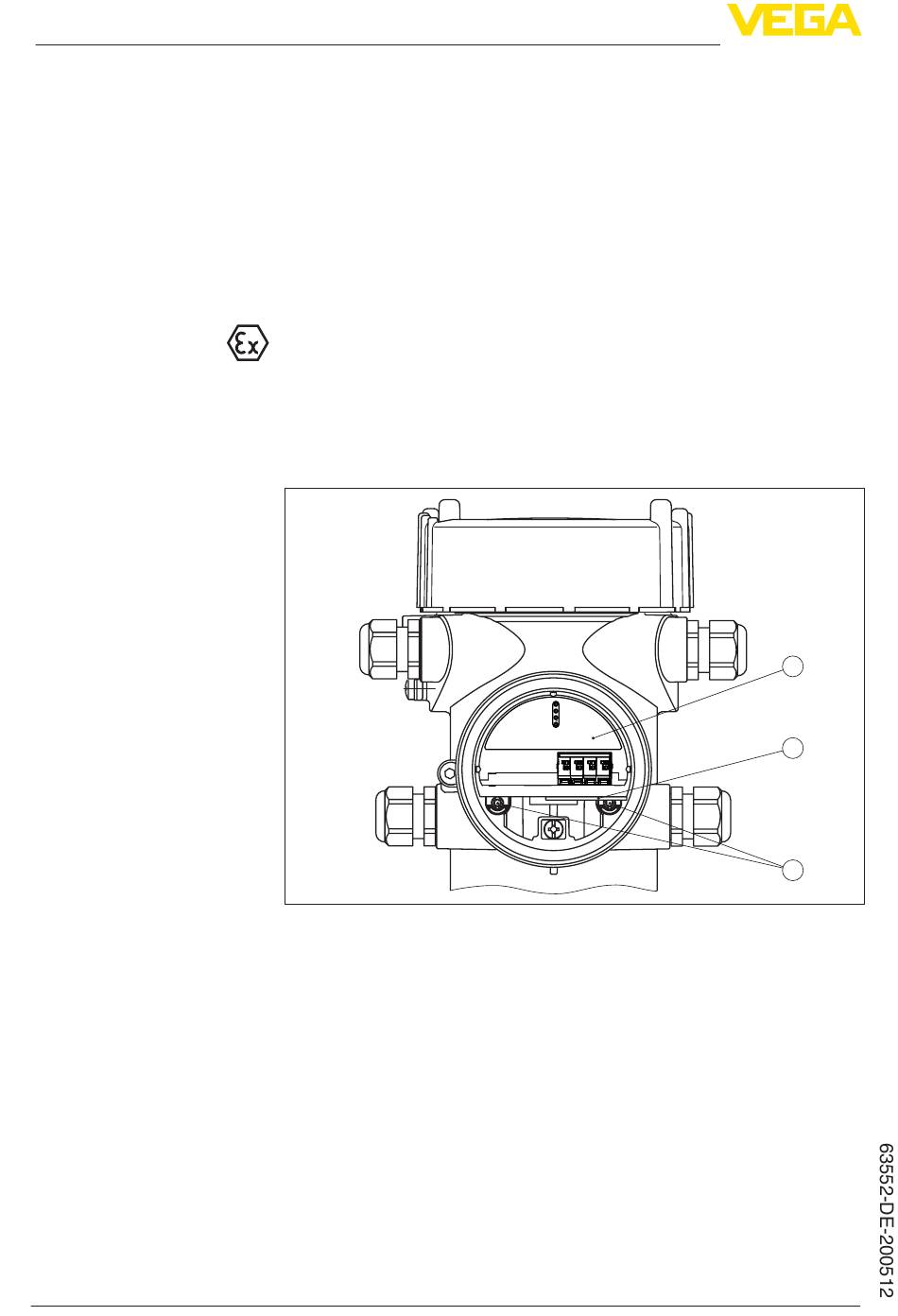

Abb. 3: Bedien- und Anschlussraum mit Zusatzelektronik - 4 ... 20 mA/HART -
Nicht-Ex-Geräte und Geräte mit nicht-eigensicherem Stromausgang
1
Zusatzelektronik
2
Ausbauhilfe
3
Halteschrauben (2 Stück)
5
6 7 8
Zusatzelektronik • PROTRAC-Sensoren
1
2
3
