- Seite 1 Montageanleitung Batteriefach für VEGAPULS Air 41, 42 Document ID: 1026673...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit ........................3 Autorisiertes Personal ...................... 3 Bestimmungsgemäße Verwendung.................. 3 Allgemeine Sicherheitshinweise ..................3 Sicherheitshinweise für Ex-Bereiche ................3 Produktbeschreibung ......................4 Aufbau ..........................4 Anwendungsbereich......................4 Montieren ..........................5 Montagevorbereitungen ....................5 Montageschritte ....................... 5 Anhang ............................ -
Seite 3: Zu Ihrer Sicherheit
1 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Autorisiertes Personal Sämtliche in dieser Anleitung beschriebenen Handhabungen dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisiertes Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Das Batteriefach ist ein Zubehör- bzw. -
Seite 4: Produktbeschreibung

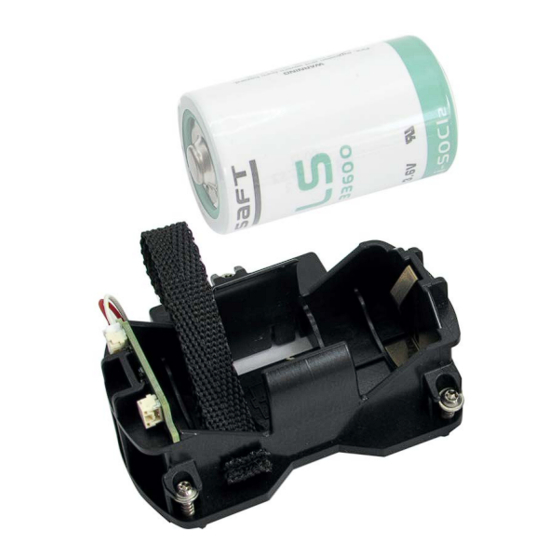

2 Produktbeschreibung Produktbeschreibung Aufbau Lieferumfang Der Lieferumfang besteht aus: • Batteriefach • Schaumstoffpad als Vibrationsschutz • Batterie (optional) • Dokumentation – Dieser Montageanleitung Anwendungsbereich Nachrüstung Das Batteriefach ist ein Nachrüstteil für die Sensoren VEGAPULS Air 41 und VEGAPULS Air 42. Sensoren der Serie VEGAPULS Air 41 und VEGAPULS Air 42 wur- den bis zum Hardware-Stand 2.1.0 mit fünf Zellen LS 17500 (Herstel- ler: Saft) ausgestattet. -
Seite 5: Montieren
3 Montieren Montieren Montagevorbereitungen Werkzeuge Für die Montage des Batteriefachs benötigen Sie folgende Werkzeu- • Schraubendreher Torx T10 • Schlitzschraubendreher Montageschritte Gehen Sie wie folgt vor: 1. Gehäusedeckel abschrauben 2. Zellen-Haltebügel entriegeln und herausnehmen Abb. 1: Zwei Haltebügel-Varianten A Mit Schlitzschraubendreher entriegeln B In Pfeilrichtung schieben zum Entriegeln 3. - Seite 6 3 Montieren Hinweis: Beim Einsetzen des Batteriefachs darauf achten, dass das Kabel nicht geknickt wird. 7. Neue Batterie LS 33600 (Hersteller: Saft) einsetzen 8. Schaumstoffpad mittig in den Deckel kleben 9. Gehäusedeckel festschrauben 10. Interne Uhr über das Bedientool neu einstellen Der Zellentausch ist damit abgeschlossen, die Kapazität wird für Bedien-App und DTM automatisch wieder auf 100 % gesetzt.
-
Seite 7: Anhang
Die Laufzeit der Batterie hängt von vielen Faktoren ab: Empfangsqualität, Messbedingungen, Temperaturschwankungen, Funkstandard, Netzprovider, … Typische Messaufgaben unter durchschnittlichen Bedingungen liefern Batterielaufzeiten von über acht Jahren. Eine detaillierte Berechnung mit einstellbaren Messbedingungen liefert der Batterielaufzeitrechner: www.vega.com/en-de/products/product-catalog/level/radar/vegapuls-air-runtime-calculation Batteriefach für VEGAPULS Air 41, 42 •... -
