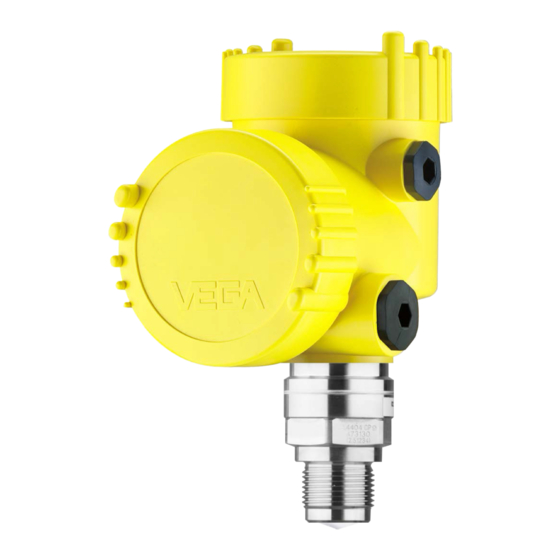

VEGA VEGAPULS 6X Betriebsanleitung

Radarsensor zur kontinuierlichen füllstandmessung von flüssigkeiten und schüttgütern
Vorschau ausblenden Andere Handbücher für VEGAPULS 6X:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Radarsensor zur kontinuierlichen
Füllstandmessung von Flüssigkeiten und
Schüttgütern
VEGAPULS 6X
Zweileiter 4 ... 20 mA/HART
mit Überspannungsschutz
Document ID: 66442
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGAPULS 6X

Inhaltszusammenfassung für VEGA VEGAPULS 6X

  • Seite 1 Betriebsanleitung Radarsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten und Schüttgütern VEGAPULS 6X Zweileiter 4 … 20 mA/HART mit Überspannungsschutz Document ID: 66442...

  • Seite 2: Inhaltsverzeichnis

    Mit dem Anzeige- und Bedienmodul in Betrieb nehmen ........... 54 Anzeige- und Bedienmodul einsetzen ................54 Bediensystem ........................ 55 Messwertanzeige - Auswahl Landessprache ..............55 Parametrieren ......................... 56 Parametrierdaten sichern ....................78 VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 3 16 Anhang ..........................112 16.1 Technische Daten ......................112 16.2 Radioastronomiestationen ................... 130 16.3 Maße ..........................130 16.4 Gewerbliche Schutzrechte ................... 144 16.5 Licensing information for open source software ............144 16.6 Warenzeichen ......................144 VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 4 Inhaltsverzeichnis Sicherheitshinweise für Ex-Bereiche: Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2022-01-12 VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 5: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten.

  • Seite 6: Zu Ihrer Sicherheit

    Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS 6X ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 7: Betriebsarten Für Weltweiten Einsatz

    Radarsignale festgelegt. Die Betriebsart muss zwingend zu Beginn der Inbetriebnahme im Bedienmenü über das jeweilige Bedientool eingestellt werden. Vorsicht: Ein Betrieb des Gerätes ohne die Auswahl der zutreffenden Länder- gruppe stellt einen Verstoß gegen die Bestimmungen der funktechni- schen Zulassungen des jeweiligen Landes dar. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 8: Produktbeschreibung

    Geltungsbereich dieser Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun- Betriebsanleitung gen: • Hardwareversion ab 1.0.0 • Softwareversion ab 1.0.0 Typschild Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes: Einsatz siehe Kapitel Montagehinweise, Abdichten zum Prozess VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 9: Arbeitsweise

    Produktinformationen • Gerätekonfiguration • Zugehörige Dokumentation • Weitere Dokumente Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store" herunterladen •...

  • Seite 10: Verpackung, Transport Und Lagerung

    Transportverpackung erfolgen. Nichtbeachtung kann Schäden am Gerät zur Folge haben. Transportinspektion Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und even- tuelle Transportschäden zu untersuchen. Festgestellte Transportschä- den oder verdeckte Mängel sind entsprechend zu behandeln. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 11: Zubehör

    HART-Sensoren zur Übertragung von Messwerten und zur Fernparametrierung. Einschweißstutzen dienen zum Anschluss der Geräte an den Pro- Einschweißstutzen, Gewinde- und Hygienead- zess. apter Gewinde- und Hygieneadapter ermöglichen die einfache Adaption von Geräten mit Standard-Gewindeanschluss an prozessseitige Hygieneanschlüsse. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 12 3 Produktbeschreibung Gewindeflansche stehen in verschiedenen Ausführungen nach Flansche folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 13: Montieren

    Optional steht das Gerät mit einer Second Line of Defense (SLOD), einer zweiten Prozessabtrennung, zur Verfügung. Sie sitzt als gas- dichte Durchführung zwischen Prozessbaugruppe und Elektronik. Das bedeutet zusätzliche Sicherheit gegen das Eindringen von Medien aus dem Prozess in das Gerät. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 14: Gehäuseeigenschaften

    Kapillare im fest angeschlossenen Kabel. Bei diesen Geräten ist statt des Filterelementes ein Blindstopfen im Gehäuse eingebaut. Gehäuseausrichtung Das Gehäuse des VEGAPULS 6X lässt sich komplett um 360° dre- hen. Damit lässt sich die Anzeige optimal ablesen und das Gerät für eine leichte Kabeleinführung ausrichten.

  • Seite 15: Deckelsicherung

    Innensechskantschrauben M5 x 10 und Federscheiben am Sensor angeschraubt werden. Max. Anzugsmoment siehe Kapitel "Technische Daten". Erforderliches Werkzeug: Innensechskantschlüs- sel Größe 4. Zum Anschrauben des Bügels am Sensor sind zwei Varianten mög- lich, siehe folgende Abbildung: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 16 – Neigungswinkel in drei Stufen 0°, 90° und 180° – Neigungswinkel 180° stufenlos • Zweikammergehäuse – Neigungswinkel in zwei Stufen 0° und 90° – Neigungswinkel 90° stufenlos Abb. 7: Verstellung des Neigungswinkels Abb. 8: Drehen bei Befestigung in der Mitte VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 17: Montagevarianten Kunststoff-Hornantenne

    Abb. 9: Deckenmontage über den Montagebügel mit Länge 300 mm Montagebügel - Wand- Alternativ erfolgt die Bügelmontage waagerecht bzw. schräg an der montage Wand. > 200 mm (7.87") Abb. 10: Wandmontage waagerecht über den Montagebügel mit Länge 170 mm VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 18 Bei Geräten mit Einkam- mergehäuse kann er nachgerüstet werden, beim Zweikammergehäu- se ist eine Nachrüstung nicht möglich. Abb. 12: Kombi-Überwurfflansch 1 Kombi-Überwurfflansch Adapterflansch: Der Adapterflansch steht ab DN 100, ASME 3" und JIS 100 zur Verfü- gung. Er ist fest mit dem Radarsensor verbunden und abgedichtet. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 19: Montagehinweise

    (7.874 in) von der Behälterwand entfernt ist. Bei einer mittigen Mon- tage des Gerätes in Behältern mit Klöpper- oder Runddecken können Vielfachechos entstehen, die jedoch durch einen entsprechenden Abgleich ausgeblendet werden können (siehe Kapitel "Inbetriebnah- me"). VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 20 Abb. 16: Montage des Radarsensors an Behältern mit konischem Boden Montageposition - Schütt- Montieren Sie das Gerät an einer Position, die mindestens 200 mm güter (7.874 in) von der Behälterwand entfernt ist. In diesem Fall empfiehlt es sich, die Störsignalausblendung zu einem späte- ren Zeitpunkt mit vorhandenen Anhaftungen zu wiederholen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 21 Inbetriebnahme eine Störsignalausblendung durchführen. Dies gilt vor allem, wenn Anhaftungen an der Behälterwand zu erwarten sind. Bezugsebene Der Messbereich des VEGAPULS 6X beginnt physikalisch mit dem Antennenende. Der Min.-/Max.-Abgleich beginnt jedoch rechnerisch mit der Be- zugsebene, die je nach Sensorausführung unterschiedlich liegt.

  • Seite 22: Einströmendes Medium - Flüssigkeiten

    Radarsignal sonst gestört werden könnte. Silo mit Befüllung von oben: Die optimale Montageposition ist gegenüber der Befüllung. Um starke Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 23 Montage nicht über dem Befüllstrom erfolgen, da das Radarsignal sonst gestört wird. Die optimale Montageposition ist neben der Befül- lung. Um starke Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 24 Rohrstutzenmontage - Bei Stutzenmontage sollte der Stutzen möglichst kurz und das Stut- kurze Stutzen zenende abgerundet sein. Damit werden Störreflexionen durch den Stutzen gering gehalten. Bei Gewindeanschluss sollte der Antennenrand mindestens 5 mm (0.2 in) aus dem Stutzen herausragen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 25 Flansch mit Linsenantenne Rohrstutzenmontage - Bei guten Reflexionseigenschaften des Mediums können Sie den längere Stutzen VEGAPULS 6X auch auf Rohrstutzen montieren, die länger als die Antenne sind. Das Stutzenende sollte in diesem Fall glatt und gratfrei, wenn möglich sogar abgerundet sein. Hinweis: Bei der Montage auf längeren Rohrstutzen empfehlen wir, eine Störsi- gnalausblendung durchführen (siehe Kapitel "Parametrieren").

  • Seite 26: Gewinde Mit Integriertem Antennensystem

    ≤ 300 mm ≤ 11.8 in 100 mm 4" ≤ 400 mm ≤ 15.8 in 150 mm 6" ≤ 600 mm ≤ 23.6 in Kunststoff-Hornantenne Stutzendurchmesser "d" Stutzenlänge "h" 80 mm 3" ≤ 400 mm ≤ 15.8 in 100 mm 4" ≤ 500 mm ≤ 19.7 in 150 mm 6" ≤ 800 mm ≤ 31.5 in VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 27: Flansch Mit Kunststoffplattierung

    Abdichten zum Prozess Beim VEGAPULS 6X mit Flansch und gekapseltem Antennensystem ist die PTFE-Scheibe der Antennenkapselung gleichzeitig Prozess- dichtung. Abb. 24: VEGAPULS 6X mit Flansch und gekapseltem Antennensystem PTFE-Scheibe Antennenkapselung Hinweis: PTFE-plattierte Flansche haben jedoch über die Zeit bei großen Temperaturwechseln einen Vorspannungsverlust.

  • Seite 28: Austausch Flanschplattierung

    "Wartung" beachten 2. PTFE-Scheibe von Hand losdrehen und abnehmen, dabei Ge- winde vor Verschmutzung schützen Abb. 26: VEGAPULS 6X - Losdrehen der PTFE-Scheibe 3. Dichtung abnehmen und Dichtungsnut reinigen 4. Mitgelieferte neue Dichtung einsetzen, neue PTFE-Scheibe gera- de auf das Gewinde setzen und von Hand fest anziehen 5.
  • Seite 29 4 Montieren Empfohlenes Anzugsmoment siehe Kapitel "Technische Daten", "Anzugsmomente". Montage PFTE-Gewin- Für den VEGAPULS 6X mit Gewinde G1½ oder 1½ NPT stehen deadapter PTFE-Gewindeadapter zur Verfügung. Damit wird erreicht, dass nur PTFE medienberührend ist. Montieren Sie den PFTE-Gewindeadapter folgendermaßen: Abb. 27: VEGAPULS 6X mit PTFE-Gewindeadapter...

  • Seite 30: Montage In Der Behälterisolation

    4 Montieren 5. VEGAPULS 6X am Sechskant in den Gewindeadapter einschrau- ben. Anzugsmoment siehe Kapitel "Technische Daten", "Anzugs- momente". Montage in der Behälteri- Geräte für einen Temperaturbereich bis 250 °C haben ein Distanz- solation stück zur Temperaturentkopplung zwischen Prozessanschluss und Elektronikgehäuse.

  • Seite 31: Ausrichtung - Schüttgüter

    Ausrichtung - Schüttgüter Bei einem zylindrischen Silo mit konischem Auslauf erfolgt die Mon- tage auf einem Drittel bis zur Hälfte des Behälterradius von außen (siehe nachfolgende Zeichnung). r... Abb. 31: Montageposition und Ausrichtung VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 32 Tabelle ermitteln. Er hängt von der Messdistanz "d" und dem Abstand "a" zwischen Behältermitte und Einbauposition ab. Überprüfen Sie die Ausrichtung mit einer geeigneten Libelle oder Wasserwaage. Abb. 32: Ermittlung des Neigungswinkels zur Ausrichtung des VEGAPULS 6X Distanz d (m) 2° 4°...
  • Seite 33 Klemmschrauben (6 Stück) 2. Gerät ausrichten, Neigungswinkel prüfen Hinweis: Der max. Neigungswinkel der Schwenkhalterung beträgt ca. 10° 3. Klemmschrauben wieder festziehen, max. Anzugsmoment siehe Kapitel "Technische Daten". Rührwerke Rührwerke im Behälter können das Messsignal reflektieren und so zu unerwünschten Fehlmessungen führen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 34: Schaumbildung

    Bei diesen Anwendungen ist zu berücksichtigen, dass die Sensoren für relativ langsame Füllstandänderungen ausgelegt sind. Soll der Sensor mit einem beweglichen Arm eingesetzt werden, so ist die max. Messrate zu beachten (siehe Kapitel "Technische Daten"). VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 35 Abstand zu den Trennwänden eingebaut werden. Die optimale Montage erfolgt an der Siloaußenwand mit einer Senso- rausrichtung zur Entleerung in der Silomitte. Dies kann z. B. über den Montagebügel erfolgen. Abb. 36: Einbau und Ausrichtung in Mehrkammersilos VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 36 Um das Gerät vor Anhaftungen, vor allem bei starker Kondensatbil- dung zu schützen, ist der Einsatz einer Luftspülung sinnvoll. Flansch mit Linsenantenne: Der VEGAPULS 6X mit metallgefasster Linsenantenne ist standard- mäßig mit einem Spülluftanschluss ausgestattet, siehe nachfolgende Grafik. Abb. 38: Metallgefasste Linsenantenne Spülluftanschluss...

  • Seite 37: Messanordnungen - Bypass

    Messung im Bypass Ein Bypass besteht aus einem Standrohr mit seitlichen Prozessan- schlüssen, welches als kommunizierendes Gefäß an einen Behälter von außen angebaut wird. Der VEGAPULS 6X in 80 GHz-Technologie ist standardmäßig für die berührungslose Füllstandmessung in einem solchen Bypass geeignet. Hinweis: Für Standrohrlängen > 3 m (9.842 ft) steht im Konfigurator eine spezi-...
  • Seite 38 Bei Standrohrlängen > 3 m muss bei der Parametrierung die "Anwendung Standrohr > 3 m" gewählt werden • Bei Standrohrlängen > 3 m ist der Antennendurchmesser so groß wie möglich zu wählen, mindestens aber 80 mm/3" VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 39: Messanordnungen - Durchfluss

    Bei Auswahl dieser Kurven müssen die Dimensionsangaben des Ge- rinnes bekannt sein und über den Assistenten eingegeben werden. Hierdurch ist die Genauigkeit der Durchflussmessung höher als bei den vorgegebenen Kurven. • Rechteckgerinne (ISO 4359) Bei geringeren Abständen reduziert sich die Messgenauigkeit, siehe "Techni- sche Daten". VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 40 Q/h-Tabelle (Zuweisung von Höhe mit entsprechendem Durchfluss in einer Tabelle) Detaillierte Projektierungsdaten finden Sie bei den Gerinneherstellern und in der Fachliteratur. Die folgenden Beispiele dienen als Übersicht zur Durchflussmessung. Rechtecküberfall 3 ... 4 h 90° 90° Abb. 42: Durchflussmessung mit Rechtecküberfall: h = max. Befüllung des max. Rechtecküberfalls Überfallblende (Seitenansicht) Oberwasser Unterwasser Überfallblende (Ansicht vom Unterwasser) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 41 4 Montieren Khafagi-Venturirinne 3 ... 4 x h 90° Abb. 43: Durchflussmessung mit Khafagi-Venturirinne: h = max. Befüllung der max. Rinne; B = größte Einschnürung der Rinne Position Sensor Venturirinne VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 42: An Die Spannungsversorgung Anschließen

    Im HART-Multidropbetrieb ist generell abgeschirmtes Kabel erforder- lich. Kabelverschraubungen Metrische Gewinde: Bei Gerätegehäusen mit metrischen Gewinden sind die Kabel- verschraubungen werkseitig eingeschraubt. Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Hinweis: Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 43: Anschließen

    über Kontaktstifte im Gehäuse. Anschlussschritte Gehen Sie wie folgt vor: 1. Gehäusedeckel abschrauben 2. Evtl. vorhandenes Anzeige- und Bedienmodul durch leichtes Drehen nach links herausnehmen 3. Überwurfmutter der Kabelverschraubung lösen und Verschluss- stopfen herausnehmen VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 44: Anschlussplan Zweikammergehäuse

    10. Evtl. vorhandenes Anzeige- und Bedienmodul wieder aufsetzen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Anschlussplan Zweikammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-ia-Ausführung. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 45: Einschaltphase

    Nach dem Anschluss an die Spannungsversorgung führt das Gerät einen Selbsttest durch: • Interne Prüfung der Elektronik • Ausgangssignal wird auf Störung gesetzt Danach wird der aktuelle Messwert auf der Signalleitung ausgege- ben. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 46: Zugriffsschutz

    Anwender zum Entsperren vorgeschlagen. Der Notfall-Gerätecode ermöglicht das Entsperren des Gerätes für Notfall-Gerätecode den Fall, dass der Gerätecode nicht mehr bekannt ist. Er ist nicht veränderbar. Der Notfall-Gerätecode befindet sich auf dem mitgelie- ferten Informationsblatt "Access protection". Sollte dieses Dokument VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 47: Speicherung Der Codes In Myvega

    Bluetooth-Zugangscode als auch der Gerätecode zusätzlich in sei- nem Konto unter "PINs und Codes" gespeichert. Der Einsatz weiterer Bedientools wird dadurch sehr vereinfacht, da alle Bluetooth-Zu- gangs- und Gerätecodes bei Verbindung mit dem "myVEGA"-Konto automatisch synchronisiert werden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 48: Funktionale Sicherheit (Sil)

    Funktionalen Sicherheit (Safety Manual) belegt. Hier sind alle sicher- heitsrelevanten Kenndaten und Informationen zusammengefasst, die der Anwender und Planer zur Projektierung und zum Betrieb des sicherheitsinstrumentierten Systems benötigt. Dieses Dokument wird jedem Gerät mit SIL-Qualifikation beigelegt und kann zusätzlich über die Suche auf unserer Homepage abgerufen werden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 49: Anwendungsbereich

    Zum Gerät passender DTM in Verbindung mit einer Bediensoft- ware nach dem FDT/DTM-Standard, z. B. PACTware Hinweis: Für die Bedienung des VEGAPULS 6X ist eine aktuelle Bedien-App bzw. DTM Collection erforderlich. Die Änderung sicherheitsrelevanter Parameter ist nur bei aktiver Verbindung zum Gerät möglich (Online- Modus).
  • Seite 50 Stromausfall), so bleibt das Gerät im freigegebenen und damit unsi- cheren Zustand. Warnung: Gerätereset Bei einem Reset auf Werkseinstellungen werden auch alle sicher- heitsrelevanten Parameter zurückgesetzt. Deshalb müssen diese danach überprüft bzw. neu eingestellt werden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 51: Erstinbetriebnahme

    Ggf. Funktionsprüfung • Bedienung sperren und geänderte Parameter verifizieren Die Bedeutung und Handhabung der einzelnen Schritte sind in Kapi- tel "Sicherheitskonzept der Parametrierung" beschrieben. Funktionsprüfung Der VEGAPULS 6X bietet grundsätzlich folgende Optionen der Funktionsprüfung: • Ohne Medium - leerer Behälter • Mit Medium - aktueller Füllstand •...

  • Seite 52: Funktionsprüfung Mit Medium - Beliebiger

    Bei Bedienung über PACTware/DTM wird ein Inbetriebnahmeprotokoll mit den Testergebnissen für Ihre Anlagendokumentation bereitge- stellt. Gehen Sie folgendermaßen vor: Funktionsprüfung Betriebsart - Überwachung oberer Grenzwert: 1. Füllstand unmittelbar unterhalb des Schaltpunktes anfahren VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 53 Füllstand berechneten Ausgangsstrom entsprechen. Hinweis: Die Messabweichung der Werte müssen Sie selbst festlegen. Diese richtet sich nach den Anforderungen an die Genauigkeit Ihrer Mess- stelle. Ermitteln Sie hierzu die zulässige Toleranz der Abweichung. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 54: Mit Dem Anzeige- Und Bedienmodul In Betrieb Nehmen

    Abb. 47: Einsetzen des Anzeige- und Bedienmoduls beim Zweikammergehäuse Im Elektronikraum Im Anschlussraum Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 55: Bediensystem

    Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Messwertanzeige - Auswahl Landessprache Messwertanzeige Mit der Taste [->] wechseln Sie zwischen drei verschiedenen Anzei- gemodi: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 56: Parametrieren

    In diesem Menüpunkt schützen Sie die Sensorparameter vor uner- geben (SIL) wünschten oder unbeabsichtigten Änderungen. Um bei der Parametrierung mit nicht sicherer Bedienumgebung mögliche Fehler zu vermeiden, wird ein Verifizierungsverfahren angewandt, das es ermöglicht, Parametrierfehler sicher aufzudecken. Hierzu müssen sicherheitsrelevante Parameter vor dem Speichern ins Gerät verifiziert werden. Zusätzlich ist das Gerät zum Schutz vor VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 57 Gerätes im Behälter mit dem Originalfüllgut testen. Den detaillierten Ablauf der Funktionsprüfung finden Sie in Kapitel "Funktionale Sicherheit (SIL)" der Betriebsanleitung. Parameter verifizieren: Alle sicherheitsrelevanten Parameter müssen nach einer Änderung verifiziert werden. Nach der Funktionsprüfung werden alle geänderten sicherheitsrelevanten Parameter aufgeführt. Bestätigen Sie nachein- ander die geänderten Werte. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 58 "Schüttgut" anzupassen. Die entsprechende Anwendung wird im folgenden Menüpunkt "An- wendung" ausgewählt. Anwendung - Flüssigkeit Bei "Flüssigkeit" liegen den Anwendungen folgende Merkmale zu- grunde, auf die die Messeigenschaft des Sensors jeweils abgestimmt wird: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 59 Bei Messung durch tank (IBC) die Tankdecke Stör- Messung je nach Anwendung durch die Be- signalausblendung hälterdecke Bei Messung durch Veränderte Reflexionsbedingungen sowie die Tankdecke Messwertsprünge bei Behälterwechsel im Außenbereich Schutzdach für die Messstelle VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 60: Anwendung - Schüttgut

    Schnelle Positionsänderungen einer Mess- sind, z. B. Geräte- platte bei Funktionsprüfung tests Anwendung - Schüttgut Bei "Schüttgut" liegen den Anwendungen folgende Merkmale zu- grunde, auf die die Messeigenschaft des Sensors jeweils abgestimmt wird: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 61 B. über eine Messplatte Rohrinnendurchmesser Bei Standrohranwendungen muss die Laufzeit des Radarsignals innerhalb des Rohres berücksichtigt werden. Deshalb wird in diesem Menüpunkt der Innendurchmesser des jewei- ligen Standrohres eingegeben. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 62 Beim Abgleich geben Sie die jeweilige Messdistanz bei vollem und leerem Behälter ein (siehe folgende Beispiele): Flüssigkeiten: 100% Abb. 49: Parametrierbeispiel Min.-/Max.-Abgleich - Flüssigkeiten Min. Füllstand = max. Messdistanz (Distanz B) Max. Füllstand = min. Messdistanz (Distanz A) Bezugsebene VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 63 2. Mit [OK] den Prozentwert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. 3. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] speichern. Der Cursor springt nun auf den Distanzwert. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 64: Erweiterte Einstellungen

    Zur Dämpfung von prozessbedingten Messwertschwankungen stel- len Sie in diesem Menüpunkt eine Integrationszeit von 0 … 999 s ein. Stromausgang - Aus- In diesem Menüpunkt legen Sie fest, welcher Messwert über den gangswert jeweiligen Stromausgang ausgegeben wird: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 65 Stromausganges als 4 … 20 mA oder 3,8 … 20,5 mA fest. Im Menüpunkt "Stromausgang - Verhalten bei Störung" legen Sie das Stromausgang - Verhalten bei Störung Verhalten des Stromausganges bei Störungen als ≤ 3,6 mA, ≥ 21 mA bzw. letzter Messwert fest. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 66: Linearisierung

    Je nach Medium und Behälterboden wird zusätzlich noch die Zwi- schenhöhe eingegeben, siehe nächster Menüpunkt. Linearisierung - Zwi- Die Zwischenhöhe ist der Beginn des zylindrischen Bereichs, z. B. bei schenhöhe Behältern mit konischen Böden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 67: Skalierung

    Mit der Taste "OK" wechseln Sie bei der ersten Inbetriebnahme eines werkseitig gelieferten Gerätes in das Auswahlmenü "Landessprache". Anzeige - Anzeigewert In diesem Menüpunkt legen Sie fest, welche Messwerte auf dem 1, 2 Display angezeigt werden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 68 (zu großen) Angabe der aktuelle Füllstand als Störsignal abgespeichert wird. Somit kann in diesem Bereich der Füllstand nicht mehr erfasst werden. Wurde im Sensor bereits eine Störsignalausblendung angelegt, so er- scheint bei Anwahl "Störsignalausblendung" folgendes Menüfenster: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 69 In der Betriebsart "Fixer Strom" können bis zu 63 Sensoren an einer Zweidrahtleitung betrieben werden (Multidrop-Betrieb). Jedem Sen- sor muss eine Adresse zwischen 0 und 63 zugeordnet werden. Betriebsart Dieser Menüpunkt enthält betriebstechnische Einstellungen des Sensors. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 70: Geräteeinstellungen Kopieren

    Daten aus dem Anzeige- und Bedienmodul in den Sensor speichern Folgende Geräteeinstellungen werden hierbei kopiert: • Messstellenname • Anwendung • Einheiten • Abgleich • Dämpfung • Stromausgang • Linearisierung • Spezialparameter • Skalierung • Anzeige • PV-Abgleich VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 71: Zugriffsschutz

    Codes". Dieser Menüpunkt ermöglicht es Ihnen, die Sensorparameter vor Schutz der Parametrie- rung unerwünschten oder unbeabsichtigten Änderungen zu schützen. Um den Schutz zu aktivieren, müssen Sie einen 6-stelligen Gerätcode festlegen und eingeben. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 72 Folgende Resetfunktionen stehen zur Verfügung: Reset - Werkseinstellungen: Wiederherstellen der werkseitigen Parametereinstellungen sowie der auftragsspezifischen Einstellungen zum Zeitpunkt der Auslieferung. Ein anwenderseitig eingestellter Messbereich wird auf den empfoh- lenen Messbereich zurückgesetzt, siehe Kapitel "Technische Daten". Eine angelegte Störsignalausblendung, frei programmierte Linea- VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 73 • "Unzoom": Rücksetzen der Darstellung auf den Nennmessbereich mit einfacher Vergrößerung Messwerte/Schleppzeiger Folgende, vom Sensor gespeicherte Min.-/Max.-Werte, werden im Menüpunkt "Messwerte/Schleppzeiger" angezeigt: • Distanz • Messsicherheit • Messrate • Elektroniktemperatur • Versorgungsspannung VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 74 Zahlenwert ein. Vorsicht: Bei laufender Simulation wird der simulierte Wert als 4 … 20 mA- Stromwert und als digitales HART-Signal ausgegeben. Die Statusmel- dung im Rahmen der Asset-Management-Funktion ist "Maintenance". VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 75 SP02 - Manuelle Begren- Hier erfolgt eine individuelle Begrenzung des Messbereichsbeginns zung des Messbereichs- unabhängig vom 100 %-Abgleich. Der eingegebene Wert muss beginns immer kleiner sein als der Abstand vom Sensorbezugspunkt zum maximalen Füllstand. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 76 Störsignale unterhalb dieses Wertes nicht als Füllstandecho akzep- tiert. SP10 - Zusätzliche Die Amplitude der Störsignalausblendung wird um den eingetrage- Sicherheit der Störsignal- nen dB-Wert erhöht. Dies verhindert, dass ein solches Störsignal als speicherung Füllstandecho akzeptiert wird. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 77 Dies kann z. B. bei Füllstandänderung ohne auswertba- res Reflexionssignal, oder bei einem Echo außerhalb des Fokussier- bereiches mit größerer Nutzechowahrscheinlichkeit der Fall sein. In der Folge wird nach Erreichen dieses Echos mit höherer Nutzecho- wahrscheinlichkeit dieses als Nutzecho gewertet und als aktueller Füllstand ausgegeben. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 78: Parametrierdaten Sichern

    Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 79: Mit Smartphone/Tablet In Betrieb Nehmen (Bluetooth)

    Betriebssystem: Android 5.1 oder neuer • Bluetooth 4.0 LE oder neuer Laden Sie die VEGA Tools-App aus dem "Apple App Store", dem "Google Play Store" bzw. dem "Baidu Store" auf Ihr Smartphone oder Tablet. Stellen Sie sicher, dass die Bluetooth-Funktion des Anzeige- und Bedienmoduls aktiviert ist.

  • Seite 80: Parametrieren

    "Zugriffsschutz", Menüpunkt "Schutz der Parametrierung". Parametrieren Parameter eingeben Das Sensor-Bedienmenü ist in zwei Bereiche unterteilt, die je nach Bedientool nebeneinander oder untereinander angeordnet sind. • Navigationsbereich • Menüpunktanzeige Der ausgewählte Menüpunkt ist am Farbumschlag erkennbar. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 81 Abb. 53: Beispiel einer App-Ansicht - Inbetriebnahme Messwerte Geben Sie die gewünschten Parameter ein und bestätigen Sie über die Tastatur oder das Editierfeld. Die Eingaben sind damit im Sensor aktiv. Um die Verbindung zu beenden, schließen Sie die App. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 82: Mit Pc/Notebook In Betrieb Nehmen

    Adapters werden Geräte mit Bluetooth gefunden und im Projektbaum angelegt. 10.2 Verbindung herstellen (Bluetooth) Verbindung aufbauen Wählen Sie im Projektbaum das gewünschte Gerät für die Online- Parametrierung aus. Authentifizieren Beim ersten Verbindungsaufbau müssen sich Bedientool und Gerät gegenseitig authentifizieren. Nach der ersten korrekten Authentifizie- rung erfolgt jede weitere Verbindung ohne erneute Authentifizierungs- abfrage. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 83: Bluetooth-Zugangscode Eingeben

    Parametrierung deaktiviert ist. Bei Auslieferung ist der Schutz der Parametrierung werkseitig deaktiviert, er kann jederzeit aktiviert werden. Es ist empfehlenswert, einen persönlichen 6-stelligen Gerätecode einzugeben. Gehen Sie hierzu zum Menü "Erweiterte Funktionen", "Zugriffsschutz", Menüpunkt "Schutz der Parametrierung". VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 84: Den Pc Anschließen (Vegaconnect)

    Hinweis: Bei Speisegeräten mit integriertem HART-Widerstand (Innen- widerstand ca. 250 Ω) ist kein zusätzlicher externer Widerstand erforderlich. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speise- trenner sind meist mit einem hinreichend großen Strombegrenzungs- widerstand ausgestattet. In diesen Fällen kann der Schnittstellenad- apter parallel zur 4 …...
  • Seite 85 Multiviewer zur Anzeige und Analyse der gespeicherten Messwert- und Echokurven verfügbar. Die Standardversion kann auf www.vega.com/downloads und "Soft- ware" heruntergeladen werden. Die Vollversion erhalten Sie auf einer CD über Ihre zuständige Vertretung. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 86: Parametrierdaten Sichern

    10 Mit PC/Notebook in Betrieb nehmen 10.5 Parametrierdaten sichern Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 87: Menüübersicht

    Min.-Abgleich 0 % Wert) entspricht 120.000 m Erweiterte Einstellungen Menüpunkt Parameter Auswahl Werkseinstellung Temperatureinheit °C, °F, K °C Dämpfung Integrationszeit 0 … 999 s Kunststoff-Hornantenne, Gewinde mit integriertem Antennensystem, Flansch mit Kunststoffplattierung Flansch mit Linsenantenne Kunststoff-Hornantenne, Gewinde mit integriertem Antennensystem, Flansch mit Kunststoffplattierung Flansch mit Linsenantenne VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 88 Distanz, skaliert, Messsicherheit, Elektroniktemperatur, Stromausgang, Stromausgang 2 Beleuchtung Ein, Aus Störsignalausblen- Störsignalausblen- Neu anlegen, erweitern, alles löschen dung dung Datum/Uhrzeit Datum/Uhrzeit Datum Aktuelles Datum Format: 24 h, 12 h 24 h Uhrzeit Aktuelle Uhrzeit VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 89: Zugriffsschutz

    Bluetooth-Zugangscode code Schutz der Parame- Schutz der Parametrierung trierung Gerätecode Gerätecode Zugangscode zu- Gerätecode und Bluetooth-Zugangscode rücksetzen auf Werkseinstellungen zurücksetzen Reset Menüpunkt Parameter Auswahl Werkseinstellung Reset Reset Rücksetzen auf Werkseinstellungen, Neu starten VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 90: Vega Tools-App Und Pactware/Dtm

    Stromausgang, Stromausgang 2 Gerätespeicher Echokurve der Inbe- Echokurve der Inbetriebnahme speichern triebnahme Echokurvenspeicher Echokurvenspeicher 11.2 VEGA Tools-App und PACTware/DTM Bedienung sperren/freigeben Menüpunkt Parameter Auswahl Werkseinstellung Bedienung sperren/ Sperren, freigeben Freigegeben freigeben VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 91 Distanz B (Min.- Min.-Wert Min.-Abgleich 0 % Wert) entspricht 120.000 m Erweiterte Einstellungen Menüpunkt Parameter Auswahl Werkseinstellung Dämpfung Integrationszeit 0 … 999 s Kunststoff-Hornantenne, Gewinde mit integriertem Antennensystem, Flansch mit Kunststoffplattierung Flansch mit Linsenantenne Kunststoff-Hornantenne, Gewinde mit integriertem Antennensystem, Flansch mit Kunststoffplattierung Flansch mit Linsenantenne VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 92 Ein Messwert zwei Messwerte Anzeigewerte 1, 2 Prozent, linearisierte Prozent, Füllhö- Prozent he, Distanz, skaliert, Messsicherheit, Elektroniktemperatur, Stromausgang, Stromausgang 2 Beleuchtung Ein, Aus Störsignalausblen- Störsignalausblen- Neu anlegen, erweitern, alles löschen dung dung VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 93 Auswahl Werkseinstellung Reset Reset Rücksetzen auf Werkseinstellungen, Neu starten Diagnose Menüpunkt Parameter Auswahl/Anzeige Werkseinstellung Diagnosestatus Diagnosestatus Diagnosestatus Änderungszähler Checksumme (CRC) aktuell Datum Parametrie- rung Checksumme (CRC) letzte SIL-Verriegelung Datum letzte SIL-Ver- riegelung VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 94: Spezialparameter

    11.3 Spezialparameter Parameter Darstellung Auswahl Werkseinstellung SP1, SP2 Begrenzung Messbereichsbeginn ak- tivieren Manuelle Begrenzung des Messbe- 100 % reichsbeginns Echoerkennung unterhalb des 0 %-Ab- gleiches + ...m Korrektur der Ausbreitungsgeschwin- digkeit ∆v VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 95 Echoabstand für Funktion "Echos zu- sammenfassen" SP15 Funktion Messung des "ersten großen Echos" aktivieren SP16 Mindestamplitude Funktion "Erstes gro- ßes Echo" SP17 Breite Fokussierbereich SP18 Mindestmesssicherheit außerhalb Fo- kussierbereich SP19 Zeit zum Öffnen des Fokussierberei- ches SP22 Messwertoffset VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 96 11 Menüübersicht Parameter Darstellung Auswahl Werkseinstellung SP24 Faktor für zusätzliche Sicherheit am Messbereichsende SP HART Aktivieren/Deaktivieren HART-Signal SP SIL Aktivieren/Deaktivieren Safety Integri- ty Level-Funktion VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 97: In Betrieb Nehmen Mit Anderen Systemen

    EDDs werden nach Freigabe durch den Hersteller automatisch in den Gerätekatalog dieser Software übernommen. Sie können dann auf einen Field Communicator übertragen werden. In der HART-Kommunikation werden die Universal Commands und ein Teil der Common Practice Commands unterstützt. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 98: Diagnose, Asset Management Und Service

    3 Minuten Distanz, Messsicherheit und Elektroniktempera- tur. Die gewünschten Werte und Aufzeichnungsbedingungen werden über einen PC mit PACTware/DTM bzw. das Leitsystem mit EDD festgelegt. Auf diesem Wege werden die Daten ausgelesen bzw. auch zurückgesetzt. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 99: Asset-Management-Funktion

    Statusmeldungen sind detailliertere Fehlermeldungen unter dem Menüpunkt "Diagnose" über das jeweilige Bedientool ersichtlich. Statusmeldungen Die Statusmeldungen sind in folgende Kategorien unterteilt: • Ausfall • Funktionskontrolle • Außerhalb der Spezifikation • Wartungsbedarf und durch Piktogramme verdeutlicht: VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 100 Tabelle löschen/neu anlegen Linearisierungs- tabelle F036 Fehlgeschlagenes oder abgebro- Softwareupdate wiederholen Byte 5, Bit 3 von chenes Softwareupdate Byte 0 … 5 Keine lauffähige Elektronikausführung prüfen Software Elektronik austauschen Gerät zur Reparatur einsenden VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 101: Function Check

    Function check Code Ursache Beseitigung DevSpec Textmeldung State in CMD 48 C700 Eine Simulation ist aktiv Simulation beenden "Simulation Active" in "Standardized Simulation aktiv Automatisches Ende nach 60 Mi- Status 0" nuten abwarten VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 102 Fehler bei der Inbetriebnahme Reset durchführen und Inbetrieb- Byte 24, Bit 7 von nahme wiederholen Byte 14 … 24 Fehler in der Gerä- Fehler beim Ausführen eines Re- teeinstellung sets Störsignalausblendung fehlerhaft VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 103: Störungen Beseitigen

    Die Bilder in der Spalte "Fehlerbild" zeigen jeweils den tatsächlichen Füllstand gestrichelt und den vom Sensor angezeigten Füllstand als durchgezogene Linie. time Abb. 60: Darstellung Fehlerbilder Tatsächlicher Füllstand Vom Sensor angezeigter Füllstand VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 104: Messfehler Bei Konstantem Füllstand

    Starke Schaum- oder Trombenbildung dem Stutzen ragen, Einbauten Max.-Abgleich nicht korrekt Verschmutzungen an der Antenne besei- tigen Bei Störungen durch Einbauten im Nahbe- time reich: Polarisationsrichtung ändern Störsignalausblendung neu anlegen Max.-Abgleich anpassen VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 105 Messwert springt bei Variierendes Kondensat oder Verschmut- Störsignalausblendung durchführen oder Befüllung sporadisch zungen an der Antenne. Störsignalausblendung mit Kondensat/Ver- auf 100 % schmutzung im Nahbereich durch Editieren erhöhen. Bei Schüttgütern Radarsensor mit oder fle- xible Antennenabdeckung verwenden. time VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 106: Messfehler Bei Entleerung

    Einbauposition und Sensorausrichtung op- Reflexionen von der Mediumoberfläche timieren. über die Behälterwand (Ablenkung) time Verhalten nach Störungs- Je nach Störungsursache und getroffenen Maßnahmen sind ggf. beseitigung die in Kapitel "In Betrieb nehmen" beschriebenen Handlungsschritte erneut zu durchlaufen bzw. auf Plausibilität und Vollständigkeit zu überprüfen. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 107: Elektronikeinsatz Tauschen

    Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, 24 Stunden Service- Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung.

  • Seite 108: Vorgehen Im Reparaturfall

    Für jedes Gerät ein Formular ausdrucken und ausfüllen • Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 109: Ausbauen

    Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 110: Zertifikate Und Zulassungen

    NE 21 – Elektromagnetische Verträglichkeit von Betriebsmitteln • NE 43 – Signalpegel für die Ausfallinformation von Messumfor- mern • NE 53 – Kompatibilität von Feldgeräten und Anzeige-/Bedien- komponenten • NE 107 – Selbstüberwachung und Diagnose von Feldgeräten VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 111: It-Sicherheit

    Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforde- rungen zu entsprechen und beachten Sie die Umwelthinweise in den Kapiteln "Verpackung, Transport und Lagerung", "Entsorgen" dieser Betriebsanleitung. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 112: Anhang

    Ʋ O-Ringdichtung Spülluftanschluss FKM (SHS FPM 70C3 GLT), EPDM (COG AP310) Ʋ Rückschlagventil 316Ti Ʋ Dichtung Rückschlagventil FKM (SHS FPM 70C3 GLT), EPDM (COG AP310) Werkstoffe, nicht medienberührt Montageteile Ʋ Antennenkegel, Kunststoff-Hornan- PBT-GF 30 tenne, Überwurfflansch VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 113 Ʋ Empfohlenes Anzugsmoment zum 60 … 100 Nm (44.25 … 73.76 lbf ft) Nachziehen der Flanschschrauben bei Normflanschen Max. Anzugsmoment, Hygieneanschlüsse Ʋ Flanschschrauben DRD-Anschluss 20 Nm (14.75 lbf ft) Glas bei Aluminium- und Edelstahlgehäuse VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 114 ≥ DN 50, 2" 30 m (98.42 ft) ≥ DN 80, 3" 120 m (393.7 ft) Flansch mit Linsenantenne ≥ DN 50, 2" 30 m (98.42 ft) ≥ DN 80, 3" 120 m (393.7 ft) Bei guten Reflexionsbedingungen sind auch größere Messbereiche möglich. Die angegebenen Werte entsprechen der Werkseinstellung bei Auslieferung VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 115 Größtes Störsignal 20 dB kleiner als Nutzsignal Messabweichung bei Flüssigkeiten ≤ 1 mm (Messdistanz > 0,25 m/0.8202 ft) Abhängig von den Einsatzbedingungen Referenzbedingungen: U = 24 V DC, Umgebungstemperatur 20 °C (68 °F) Defaultwerte können beliebig zugeordnet werden. Bei Abweichungen von Referenzbedingungen kann der einbaubedingte Offset bis zu ± 4 mm betragen. Dieser Offset kann durch den Abgleich kompensiert werden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 116 Empfohlener Mindestabstand für typische Schüttgutanwendungen Ʋ Kunststoff-Hornantenne, Flansch mit 250 mm (9.843 in) Linsenantenne Ʋ Gewinde mit integriertem Antennen- 500 mm (19.69 in) system Blockdistanz 150 mm (5.906 in) Bereits in der Messabweichung enthalten Abhängig vom Reflexionsverhalten des Messmediums. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 117 Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). Gilt bei Betriebsspannung U ≥ 24 V DC Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel. EIRP: Equivalent Isotropic Radiated Power VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 118: Prozesstemperatur

    -20 … +150 °C (-4 … +302 °F) 70C3 GLT) EPDM (A+P 70.10- -40 … +150 °C (-40 … +302 °F) FFKM (Kalrez 6230) -15 … +150 °C (5 … +302 °F) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 119: Derating Umgebungstemperatur - Kunststoff-Hornantenne

    Dampfbeaufschlagung bis 2 h +150 °C (+302 °F) Derating Umgebungstemperatur - Kunststoff-Hornantenne 80 °C (176 °F) 0 °C (32 °F) 80 °C -40 °C (176 °F) (-104 °F) -40 °C (-104 °F) Abb. 64: Derating Umgebungstemperatur, Kunststoff-Hornantenne Umgebungstemperatur Prozesstemperatur VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 120: Derating Umgebungstemperatur - Gewinde Mit Integriertem Antennensystem

    150°C 200°C -40°F 122°F 176°F 212°F 302°F 392°F -40°C / -40°F Abb. 66: Derating Umgebungstemperatur, Gewinde mit integriertem Antennensystem bis +200 °C (+392 °F) Umgebungstemperatur Prozesstemperatur Aluminiumgehäuse Edelstahlgehäuse (Feinguss) Kunststoffgehäuse Edelstahlgehäuse (elektropoliert) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 121 250°C -40°F 122°F 176°F 212°F 302°F 392°F 482°F -40°C / -40°F Abb. 67: Derating Umgebungstemperatur, Gewinde mit integriertem Antennensystem bis +250 °C (+482 °F) Umgebungstemperatur Prozesstemperatur Aluminiumgehäuse Edelstahlgehäuse (Feinguss) Kunststoffgehäuse Edelstahlgehäuse (elektropoliert) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 122: Derating Umgebungstemperatur - Flansch Mit Kunststoffplattierung, Hygieneanschluss

    45°C / 113°F 38°C / 100,4°F 0°C / 32°F -40°C 50°C 80°C 100°C 150°C 200°C -40°F 122°F 176°F 212°F 302°F 392°F -40°C / -40°F Abb. 69: Derating Umgebungstemperatur, Flansch mit Kunststoffplattierung bis +200 °C (+392 °F) Umgebungstemperatur Prozesstemperatur Aluminiumgehäuse Edelstahlgehäuse (Feinguss) Kunststoffgehäuse Edelstahlgehäuse (elektropoliert) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 123: Derating Umgebungstemperatur - Flansch Mit Linsenantenne

    100°C 130°C 150°C -40°F 122°F 176°F 212°F 266°F 302°F -40°C / -40°F Abb. 71: Derating Umgebungstemperatur, Flansch mit Linsenantenne bis +150 °C (+302 °F) Umgebungstemperatur Prozesstemperatur Aluminiumgehäuse Edelstahlgehäuse (Feinguss) Kunststoffgehäuse Edelstahlgehäuse (elektropoliert) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 124 200°C 250°C -40°F 122°F 176°F 212°F 302°F 392°F 482°F -40°C / -40°F Abb. 73: Derating Umgebungstemperatur, Flansch mit Linsenantenne bis +250 °C (+482 °F) Umgebungstemperatur Prozesstemperatur Aluminiumgehäuse Edelstahlgehäuse (Feinguss) Kunststoffgehäuse Edelstahlgehäuse (elektropoliert) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 125: Prozessbedingungen - Mechanisch

    Antennenausführung Gehäuse Vibrationsfestigkeit Kunststoff-Hornantenne Kunststoffgehäuse 4M6 (5 g), mit Montagebügel: 4M5 (1 g) Aluminiumgehäuse Edelstahlgehäuse 4M5 (1 g) Gewinde mit integriertem Kunststoffgehäuse 4M8 (5 g) Antennensystem Aluminiumgehäuse Edelstahlgehäuse 4M6 (2 g) Prüfablauf nach IEC 60068-2-6 (5 … 200 Hz), Klassifizierung gemäß IEC 60721-3-4 VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 126: Schockfestigkeit

    1,4 bar (20.3 psig) 4,2 m 1,6 bar (23.2 psig) 4,4 m Bei Hygieneanschlüssen mit Klemmverbindung sind geeignete, stabile Spannklammern zu verwenden. Geprüft gemäß IEC 60068-2-27, Klassifizierung gemäß IEC 60721-3-6 Bei Hygieneanschlüssen mit Klemmverbindung sind geeignete, stabile Spannklammern zu verwenden. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 127: Anschluss

    ½ NPT Werkstoff Werkstoff Kabeldurchmesser Kabelver- Dichtungs- 4,5 … 8,5 mm 5 … 9 mm 6 … 12 mm 7 … 12 mm 10 … 14 mm schraubung einsatz ● ● ● VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 128: Zusätzliche Ausgangsgröße - Elektroniktemperatur Bereich

    4 … 20 mA/HART 50 m ● Integrierte Uhr Datumsformat Tag.Monat.Jahr Zeitformat 12 h/24 h Zeitzone werkseitig Max. Gangabweichung 10,5 min/Jahr Zusätzliche Ausgangsgröße - Elektroniktemperatur Bereich -40 … +85 °C (-40 … +185 °F) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 129: Elektrische Schutzmaßnahmen

    Leitende Verbindung Zwischen Erdungsklemme und metallischem Prozess- anschluss Elektrische Schutzmaßnahmen Gehäusewerkstoff Ausführung Schutzart nach IEC 60529 Schutzart nach NEMA Kunststoff Zweikammer IP66/IP67 Type 4X Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 130: Radioastronomiestationen

    Pico Veleta 37°03'58" N 03°23'34" W Sweden Onsala 57°23’45" N 11°55’35" E 16.3 Maße Die aufgeführten Zeichnungen stellen nur einen Ausschnitt aus den möglichen Prozessanschlüs- sen dar. Weitere Zeichnungen sind auf www.vega.com über den Konfigurator des VEGAPULS 6X verfügbar. VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 131: Vegapuls 6X, Kunststoff-Hornantenne Mit Überwurfflansch

    Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in bzw. um 18 mm/0.71 in) Kunststoff-Zweikammer Aluminium-/Edelstahl-Zweikammer VEGAPULS 6X, Kunststoff-Hornantenne mit Überwurfflansch ø 107 mm ø 21 mm (4.21") (0.83") ø 75 mm (2.95") ø 115 mm (4.53") ø 156 mm (6.14") ø 200 mm (7.87") Abb. 75: Radarsensor mit Überwurfflansch passend für 3" 150 lbs, DN 80 PN 16 Überwurfflansch VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 132: Vegapuls 6X, Kunststoff-Hornantenne Mit Überwurfflansch Und Spülluftanschluss

    16 Anhang VEGAPULS 6X, Kunststoff-Hornantenne mit Überwurfflansch und Spülluftanschluss ø 107 mm ø 21 mm (4.21") (0.83") ø 75 mm (2.95") ø 156 mm (6.14") ø 200 mm (7.87") Abb. 76: Radarsensor mit Überwurfflansch und Spülluftanschluss passend für 3" 150 lbs, DN 80 PN 16 Überwurfflansch Rückschlagventil Spülluftanschluss VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 133: Vegapuls 6X, Kunststoff-Hornantenne Mit Adapterflansch

    16 Anhang VEGAPULS 6X, Kunststoff-Hornantenne mit Adapterflansch ø 75 mm (2.95") ø 98 mm (3.86") ø 180 mm (7.09") ø 220 mm (8.66") Abb. 77: Radarsensor mit Adapterflansch DN 100 PN 6 Adapterflansch Prozessdichtung VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 134: Vegapuls 6X, Kunststoff-Hornantenne Mit Adapterflansch Und Spülluftanschluss

    16 Anhang VEGAPULS 6X, Kunststoff-Hornantenne mit Adapterflansch und Spülluftanschluss ø 75 mm (2.95") ø 98 mm (3.86") ø 180 mm (7.09") ø 220 mm (8.66") Abb. 78: VEGAPULS 6X, Adapterflansch und Spülluftanschluss DN 100 PN 6 Spülluftanschluss Rückschlagventil Adapterflansch VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 135: Vegapuls 6X, Kunststoff-Hornantenne Mit Montagebügel

    16 Anhang VEGAPULS 6X, Kunststoff-Hornantenne mit Montagebügel 125 mm (4.92") 2,5 mm (0.10") ø 75 mm (2.95") ø 107 mm (4.21") 9 mm (0.35") ø 115 mm (4.53") 12 mm (0.47") Abb. 79: VEGAPULS 6X, Kunststoff-Hornantenne, Montagebügel in 170 oder 300 mm Länge VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 136 G1½ ø 42,5 mm ø 42,5 mm (1.67") (1.67") Abb. 80: VEGAPULS 6X, Gewinde mit integriertem Antennensystem bis +150 °C (+302 °F) XF G¾ (DIN 3852-E) XJ ¾ NPT (ASME B1.20.1) XG G1 (DIN 3852-A) XK 1 NPT (ASME B1.20.1) XA G1½...
  • Seite 137 1½ NPT ø 42,5 mm ø 42,5 mm (1.67") (1.67") Abb. 81: VEGAPULS 6X, Gewinde mit integriertem Antennensystem bis +250 °C (+482 °F) XF G¾ (DIN 3852-E) XJ ¾ NPT (ASME B1.20.1) XG G1 (DIN 3852-A) XK 1 NPT (ASME B1.20.1) XA G1½...

  • Seite 138: Vegapuls 6X, Flansch Mit Kunststoffplattierung

    16 Anhang VEGAPULS 6X, Flansch mit Kunststoffplattierung ø24 mm (0.94") ø67,5 mm (2.66") Abb. 82: VEGAPULS 6X, gekapseltes Antennensystem DN 25 PN 40 Ausführung bis +150 °C (+302 °F) Ausführung bis +200 °C (+392 °F) ø45 mm (1.77") ø102 mm (4.02") Abb. 83: VEGAPULS 6X, gekapseltes Antennensystem DN 50 PN 40 Ausführung bis +150 °C (+302 °F)
  • Seite 139 16 Anhang ø75 mm (2.95") ø138 mm (5.43") Abb. 84: VEGAPULS 6X, gekapseltes Antennensystem DN 80 PN 40 Ausführung bis +150 °C (+302 °F) Ausführung bis +200 °C (+392 °F) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 140 Abb. 85: VEGAPULS 6X, Hygieneanschluss CA Clamp 2" PN 16 (DIN 32676, ISO 2852) RA Rohrverschraubung DN 50 PN 16 (DIN 11851) LA Aseptischer Anschluss mit Nutüberwurfmutter F 40 PN 16 LB Aseptischer Anschluss mit Spannflansch DN 32 PN 16 DC Rohrverschraubung DN 50 PN 16 (DIN 11864-1) VA Für Variline Form F DN 25 (1") VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 141: Vegapuls 6X, Flansch Mit Linsenantenne Und Spülluftanschluss

    VEGAPULS 6X, Flansch mit Linsenantenne G 1/8" x 8mm ø 98 mm (3.86") Abb. 86: VEGAPULS 6X, Flansch mit Linsenantenne (Flanschstärke siehe Zeichnung, Flanschmaße nach DIN, ASME, JIS) Ausführung bis +150 °C (+302 °F) Ausführung bis +250 °C (+482 °F) VEGAPULS 6X, Flansch mit Linsenantenne und Spülluftanschluss...

  • Seite 142: Vegapuls 6X, Flansch Mit Linsenantenne Und Schwenkhalterung

    16 Anhang VEGAPULS 6X, Flansch mit Linsenantenne und Schwenkhalterung Abb. 88: VEGAPULS 6X, Flansch mit Linsenantenne und Schwenkhalterung Ausführung bis +150 °C (+302 °F) Ausführung bis +250 °C (+482 °F) VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 143: Vegapuls 6X, Flansch Mit Linsenantenne, Schwenkhalterung Und Spülluftanschluss

    16 Anhang VEGAPULS 6X, Flansch mit Linsenantenne, Schwenkhalterung und Spülluftanschluss Abb. 89: VEGAPULS 6X, Flansch mit Linsenantenne, Schwenkhalterung und Spülluftanschluss Ausführung bis +150 °C (+302 °F) Ausführung bis +250 °C (+482 °F) Blindstopfen 90° Winkelverbinder Rückschlagventil VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...

  • Seite 144: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Seite 145 Notizen VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 146 Notizen VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 147 Notizen VEGAPULS 6X • Zweileiter 4 … 20 mA/HART...
  • Seite 148 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2022 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
