Montageschritte
Zusatzelektronik • PROTRAC-Sensoren
4
Montieren
4.1
Montageschritte
Die Zusatzelektronik ist im Bedien- und Anschlussraum eingebaut.
Die folgende Abbildung zeigt die Position des Bedien- und An-
schlussraumes im Zweikammergehäuse.
1

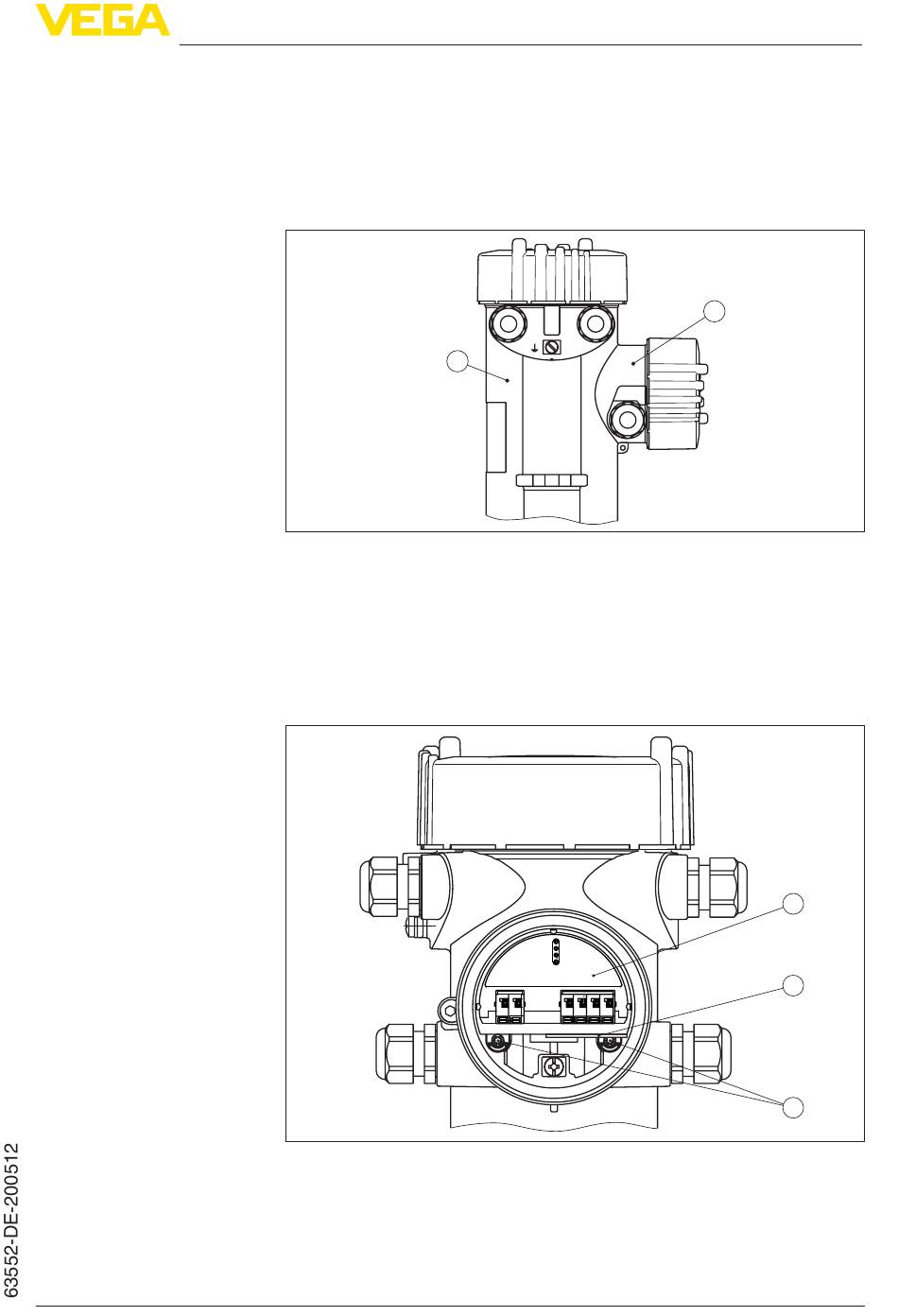

Abb. 1: Position von Bedien- und Anschlussraum (Zusatzelektronik) und
Elektronik- und Anschlussraum (Sensorelektronik)
1
Elektronik- und Anschlussraum (Sensorelektronik)
2
Bedien- und Anschlussraum (Zusatzelektronik)
Gehen Sie wie folgt vor:
1. Gehäusedeckel des Bedien- und Anschlussraumes (Zusatzelek-
tronik) abschrauben
Abb. 2: Bedien- und Anschlussraum mit Zusatzelektronik
1
Zusatzelektronik
2
Ausbauhilfe
3
Halteschrauben (2 Stück)
4...20mA
Display
+
1
2
5
6 7 8
( )
(-)
4 Montieren
2
1
2
3
7
