Einstellung des Spritzbildes

Spritzgeräte mit Airless-Pistolen
Deckkraft und Größe des Spritzbildes werden von der Öffnung
der Spritzdüse und dem Spritzwinkel bestimmt. Wenn höhere
Deckkraft benötigt wird, eher eine größere Spritzdüse
verwenden, als den Materialdruck zu erhöhen. Den
Düsenschutz horizontal ausrichten, um ein horizontales
Muster zu spritzen. Den Düsenschutz vertikal ausrichten, um
ein vertikales Muster zu spritzen.
Spritzgeräte mit AA-Pistolen

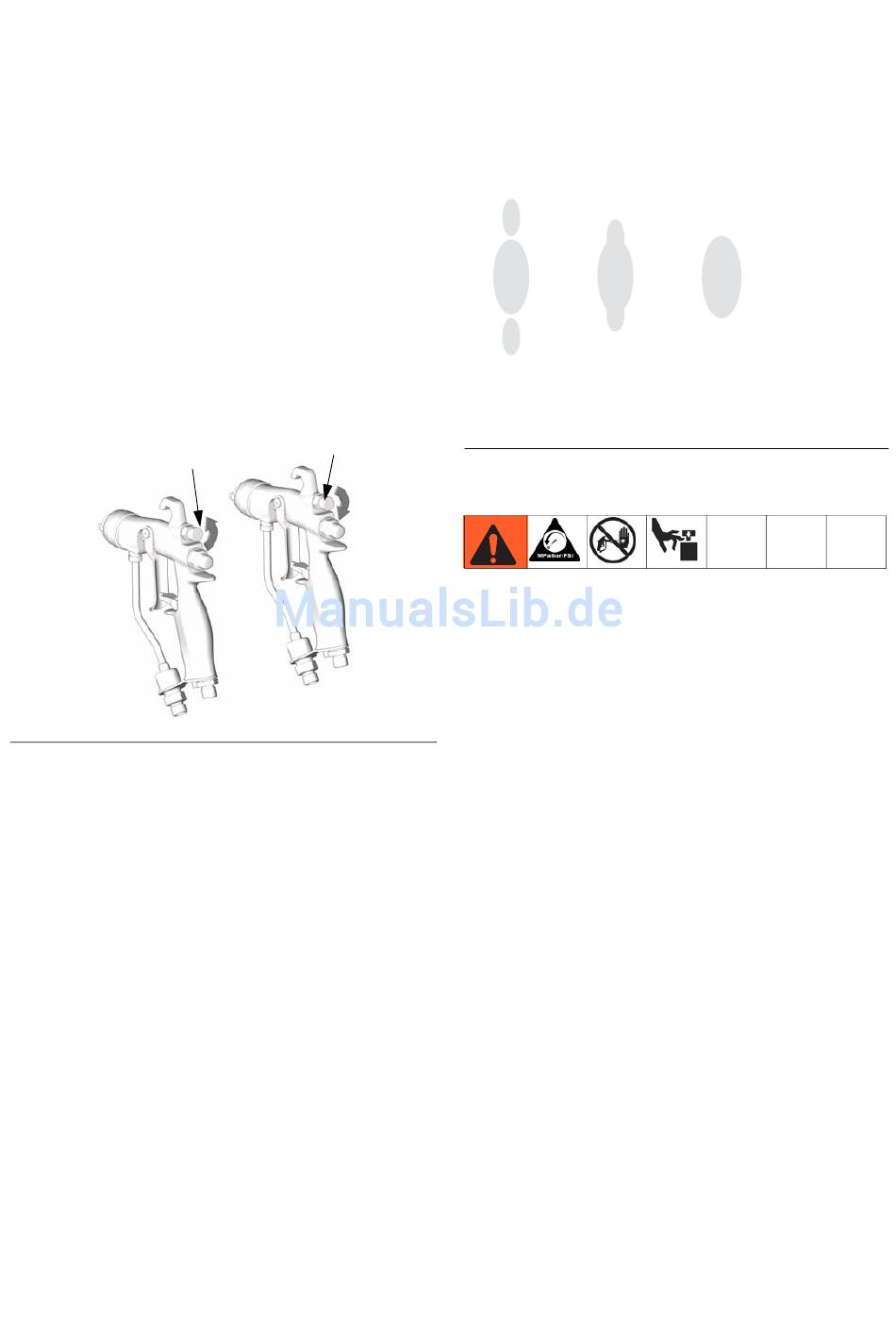

1. Siehe A . 5. Den Knopf (AA) bis zum Anschlag im
BB
Uhrzeigersinn hineindrehen, um die Spritzbildeinstell-Luft
zu schließen. Dadurch wird die Pistole auf das breiteste
Spritzbild eingestellt.
HERAUS
(schmäleres
Spritzbild)
A . 5. Spritzbildeinstell-Luft-Knopf
BB
2. Siehe A . 6. Den Zerstäuberluftdruck auf etwa 5 psi
BB
(0,35 bar, 35 kPa) beim Abziehen einstellen. Das Spritzbild
überprüfen, danach langsam den Luftdruck erhöhen, bis
der Strahl vollkommen zerstäubt wird. Der Luftdruck zur
Pistole darf 100 psi (0,7 MPa, 7 bar) nicht überschreiten.
313635D
AA
AA
HINEIN
(breiteres
Spritzbild)
3. Siehe A
BB
Ventilknopf für die Spritzbildeinstellung (AA) gegen den
Uhrzeigersinn (heraus) drehen. Ist das Spritzbild noch
immer nicht schmal genug, den Luftdruck zur Pistole etwas
erhöhen oder eine Düse mit einer anderen Größe
verwenden.
Keine Luft
A . 6. Spritzbild-Probleme
BB
Gerät abschalten
Die Druckentlastung auf Seite 18 ausführen.
Pumpe immer spülen, bevor das Material an der Kolbenstange
antrocknen kann. Siehe Pumpe Spülen auf Seite 22.
TI6559A
. 5. Für ein schmaleres Spritzbild den
zu wenig Richtige
Luft Luftmenge
Betrieb
TI0792A
