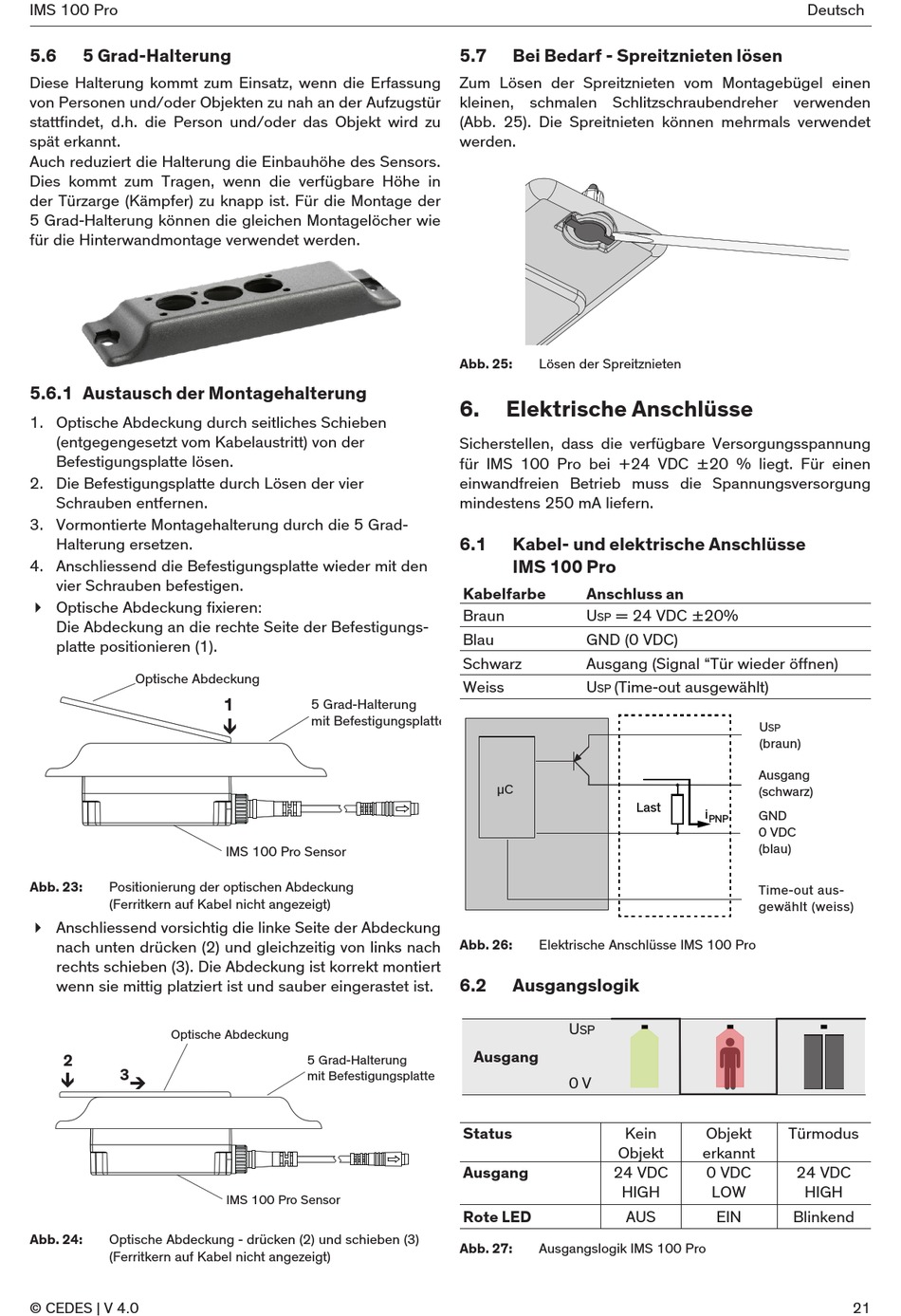

IMS 100 Pro
5.6

5 Grad-Halterung

Diese Halterung kommt zum Einsatz, wenn die Erfassung
von Personen und/oder Objekten zu nah an der Aufzugstür
stattfindet, d.h. die Person und/oder das Objekt wird zu
spät erkannt.
Auch reduziert die Halterung die Einbauhöhe des Sensors.
Dies kommt zum Tragen, wenn die verfügbare Höhe in
der Türzarge (Kämpfer) zu knapp ist. Für die Montage der
5 Grad-Halterung können die gleichen Montagelöcher wie
für die Hinterwandmontage verwendet werden.

5.6.1 Austausch der Montagehalterung

1. Optische Abdeckung durch seitliches Schieben
(entgegengesetzt vom Kabelaustritt) von der
Befestigungsplatte lösen.
2. Die Befestigungsplatte durch Lösen der vier
Schrauben entfernen.
3. Vormontierte Montagehalterung durch die 5 Grad-
Halterung ersetzen.
4. Anschliessend die Befestigungsplatte wieder mit den
vier Schrauben befestigen.
 Optische Abdeckung fixieren:
Die Abdeckung an die rechte Seite der Befestigungs-
platte positionieren (1).
Optische Abdeckung
Abb. 23:
Positionierung der optischen Abdeckung
(Ferritkern auf Kabel nicht angezeigt)
 Anschliessend vorsichtig die linke Seite der Abdeckung
nach unten drücken (2) und gleichzeitig von links nach
rechts schieben (3). Die Abdeckung ist korrekt montiert
wenn sie mittig platziert ist und sauber eingerastet ist.
Optische Abdeckung
2
3


Abb. 24:
Optische Abdeckung - drücken (2) und schieben (3)
(Ferritkern auf Kabel nicht angezeigt)
© CEDES | V 4.0
1
5 Grad-Halterung
mit Befestigungsplatte

IMS 100 Pro Sensor
5 Grad-Halterung
mit Befestigungsplatte
IMS 100 Pro Sensor
5.7 Bei Bedarf - Spreitznieten lösen
Zum Lösen der Spreitznieten vom Montagebügel einen
kleinen, schmalen Schlitzschraubendreher verwenden
(Abb. 25). Die Spreitnieten können mehrmals verwendet
werden.
Abb. 25: Lösen der Spreitznieten
6. Elektrische Anschlüsse
Sicherstellen, dass die verfügbare Versorgungsspannung
für IMS 100 Pro bei +24 VDC ±20 % liegt. Für einen
einwandfreien Betrieb muss die Spannungsversorgung
mindestens 250 mA liefern.
6.1 Kabel- und elektrische Anschlüsse
IMS 100 Pro
Kabelfarbe Anschluss an
Braun U = 24 VDC ±20%
SP
Blau GND (0 VDC)
Schwarz Ausgang (Signal "Tür wieder öffnen)
Weiss U (Time-out ausgewählt)
SP
C
Abb. 26:
Elektrische Anschlüsse IMS 100 Pro
6.2

Ausgangslogik

U
SP
Ausgang
0 V
Status
Kein
Objekt
Ausgang
24 VDC
HIGH
Rote LED
AUS
Abb. 27:
Ausgangslogik IMS 100 Pro
U
SP
(braun)
Ausgang
(schwarz)
Last
i
GND
PNP
0 VDC
(blau)
Time-out aus-
gewählt (weiss)
Objekt Türmodus
erkannt
0 VDC 24 VDC
LOW HIGH
EIN Blinkend
Deutsch
21
