Montage der Kufen
Die DL5 IC / DL6 IC Bodenplatte wird mit vier M6- und zwei M8-Gewindebohrungen geliefert.
1. Montieren Sie den Säulenboden mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikationen an
den Tischkufen:
Qualität: Min. Klasse 8.8
Länge: Min. 10 mm (plus Dicke der Kufe);
Max. 16 mm (plus Dicke der Kufe) für M6
Max. 14 mm (plus Dicke der Kufe) für M8
2. Schrauben gründlich anziehen (Drehmoment: max. 10 Nm).
Die Löcher in der Kufe müssen ausreichend größer als ø6/ø8 sein, damit die Schraubenköpfe vollständig in die
Kufe eingeschraubt werden können.
4xM6
2xM8
DL5 IC / DL6 IC Bodenplatte
M6

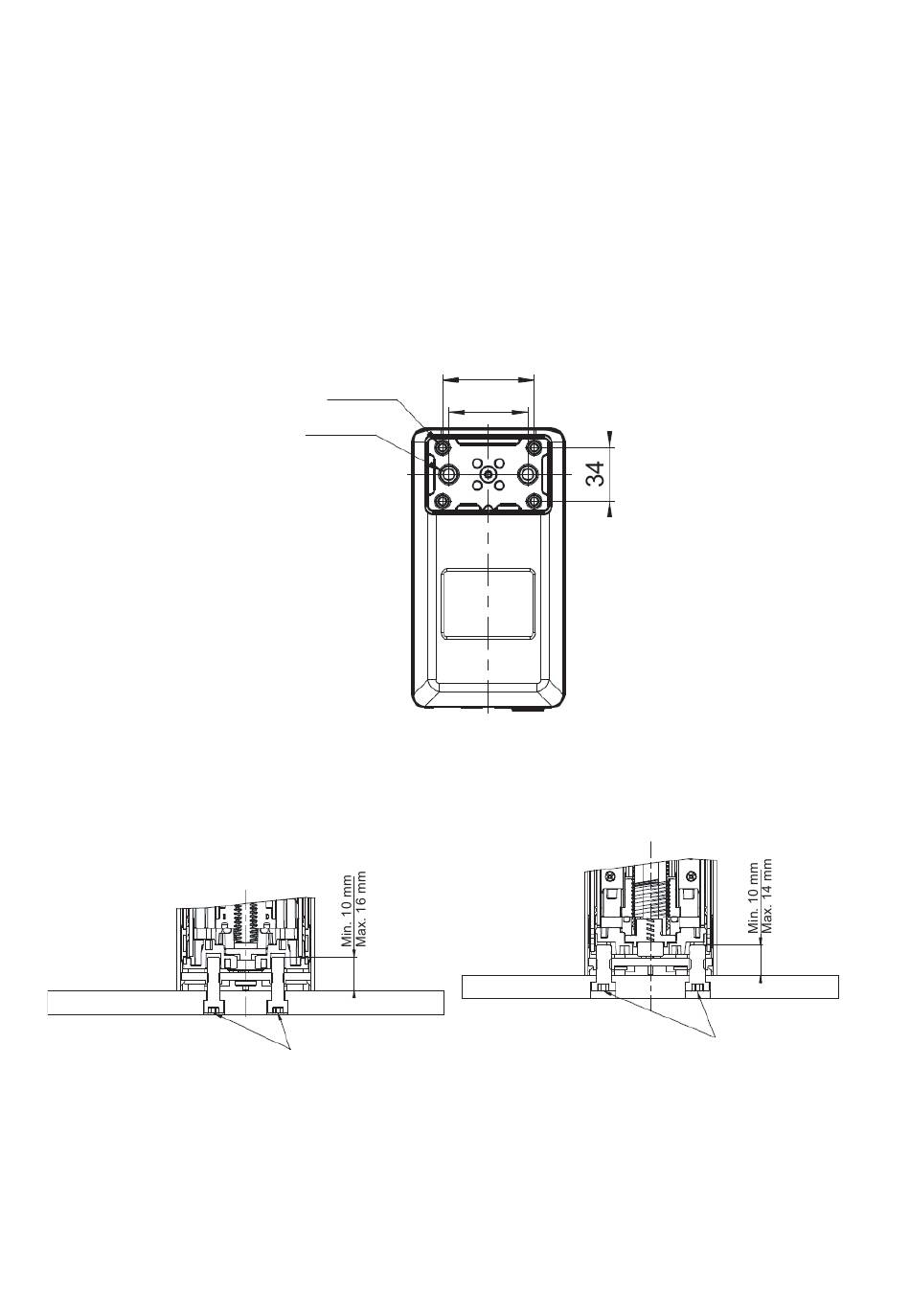

Säulenboden auf Kufe montiert (links: M6; rechts: M8)
