Montagehinweise für das DESKLINE DL5 IC/DL6 IC/DL15 IC/DL16 IC System

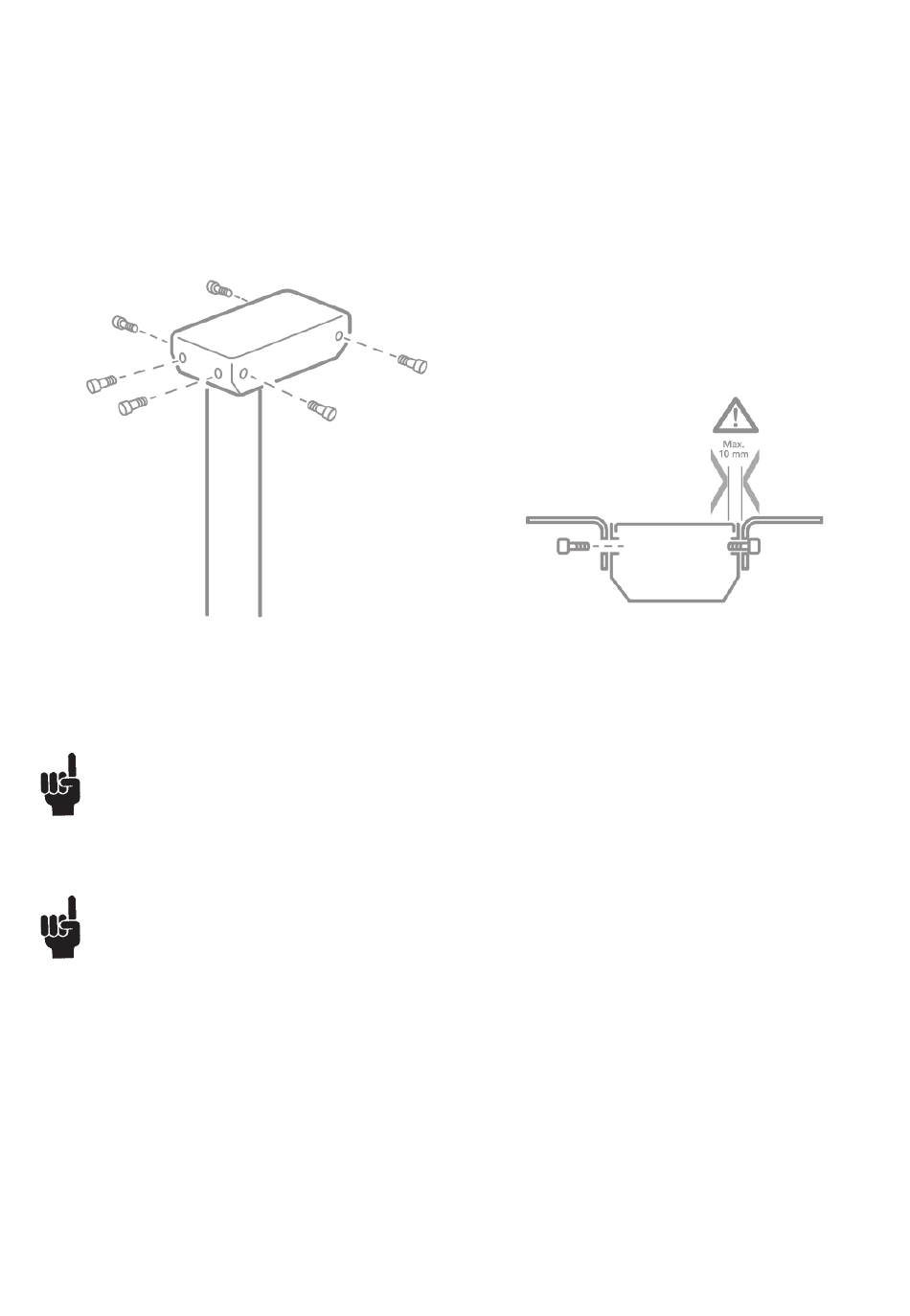

Das Motorgehäuse wird mit sechs M6-Gewindebohrungen für die Montage am Oberrahmen geliefert.
1. Befestigen Sie das Motorgehäuse mit sechs M6-Schrauben mit den folgenden Spezifikationen am Oberrah-
men:
Qualität: Min. Klasse 8.8
Länge: Max. 10 mm (plus Stärke des Oberrahmens). Die Schraube darf nicht weiter als maximal 10 mm in das
Motorgehäuse hineingehen.
2. Ziehen Sie die Schrauben gründlich an (Drehmoment: max. 7,5 Nm).
Verwenden Sie immer sechs M6-Schrauben zur
Befestigung des Motorgehäuses am Oberrahmen.
Eine ausreichende Stabilität des Tisches wird nur erreicht, wenn alle sechs M6-Schrauben für die Montage
des Motorgehäuses am Oberrahmen verwendet werden. Versuche mit der Befestigung des Motorgehäu-
ses mit nur vier M6-Schrauben haben gezeigt, dass die Torsionsstabilität des Tisches nicht ausreichend ist.
Alternativ können Sie auch den Kick & Click™ Oberrahmen verwenden und Schrauben vermeiden, um eine
einfache Tischmontage zu erreichen.
LINAK empfiehlt die Verwendung des DL6 DESKLINE
Motorgehäuse nach oben montiert ist.
Die Befestigungsschrauben dürfen nicht weiter
als maximal 10 mm in das Motorgehäuse gehen.
Systems in Druckanwendungen, bei denen das
®
