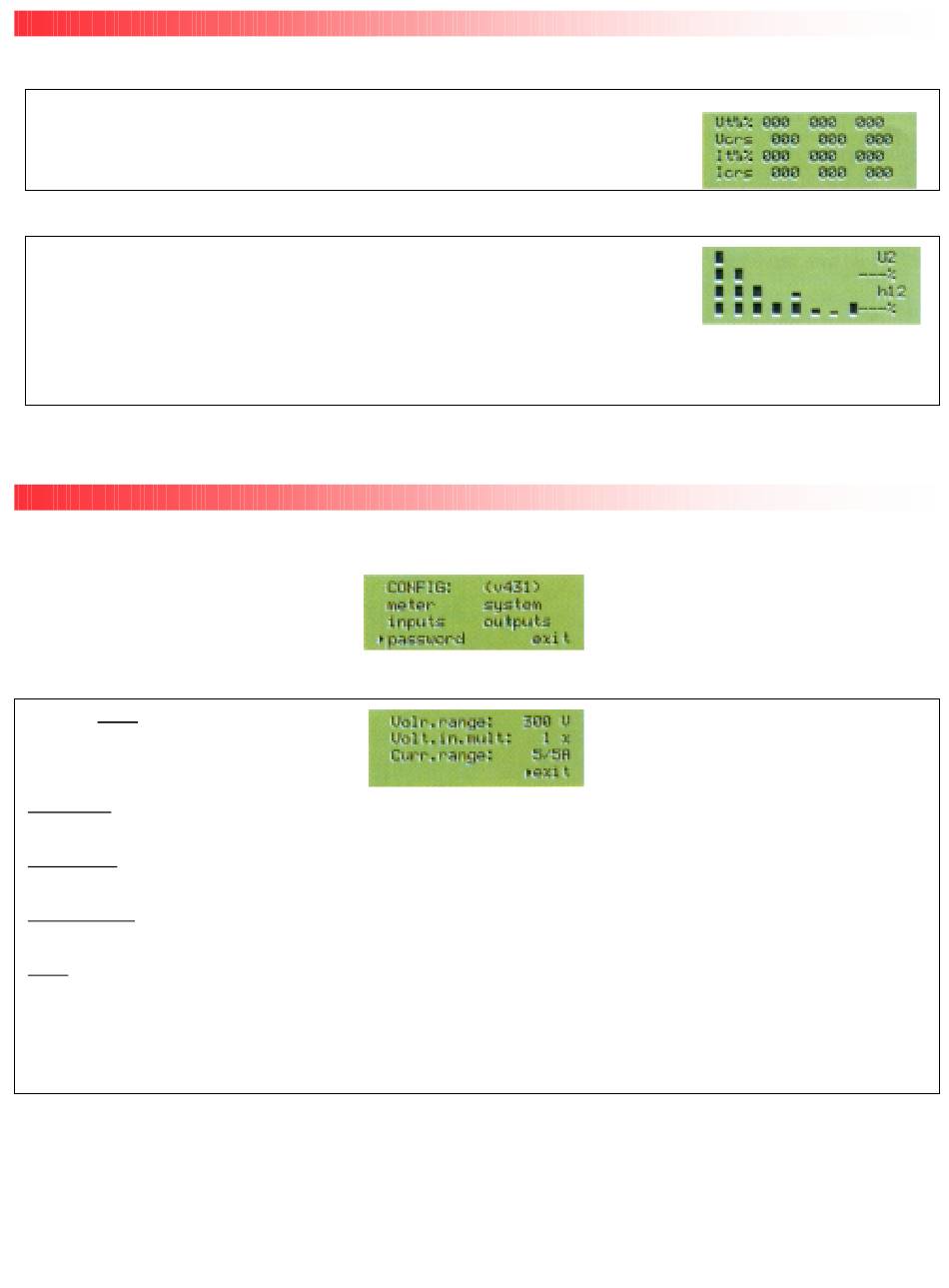

Durch Drücken der UP-Taste wird die 5. Seite mit der gesamten harmonischen Verzerrung
und den Scheitelwerten der Spannung und der Stromstärke der drei Phasen angezeigt.
Durch erneutes Drücken der UP-Taste wird die 6. und letzte Seite mit einer numerischen
und grafischen Darstellung der Verzerrung bis zur 15. harmonischen Welle angezeigt.
Durch Drücken der ENTER-Taste wechseln Sie durch die zu steuernden Wellen (h1, h2, h3...h15). Durch Drücken der ENTER-
Taste für 2 Sekunden ändert sich der Parameter, für den die Verzerrung der harmonischen Wellen (V1...I1...V2...I2...V3...I3)
gesteuert werden soll.
Durch gleichzeitiges Drücken der UP- und
DOWN-Tasten (für länger als 5 Sekunden)
können Sie das folgende
Auswahlmenü für die Konfiguration aufrufen:
Wenn Sie Meter wählen und die UP-Taste
drücken, wird der folgende Bildschirm angezeigt:
> volt range:
Durch Drücken der UP- oder DOWN-Taste wählen Sie die Eingangsspannung von 150V, 300V oder 600V (Hierbei handelt es sich um
Bereiche; wenn Sie über 100V verfügen, wählen Sie 150V)
> volt in mult:
Durch Drücken der UP- oder DOWN-Taste wählen Sie den Multiplikationsfaktor von 1x bis 240x für eine Eingangsspannung von 150V,
von 1x bis 120x für eine Eingangsspannung von 300V und von 1x bis 70x für eine Eingangsspannung von 500V
> current range:
Durch Drücken der UP- oder DOWN-Taste wählen Sie den Primärstrom des Transformators von 5A bis 10.000A (die Änderung erfolgt
in Schritten von 5A)
> exit:
Durch Drücken der UP- oder DOWN-Taste kehren Sie zurück zum Menü CONFIG.
Um die eingestellten Werte zu ändern und den Pfeil bewegen zu können, müssen Sie sich im Menü CONFIG befinden, den Pfeil auf
>Password bewegen und die UP- oder DOWN-Taste drücken, damit im Display > Password:_ _ _ _ angezeigt wird. Drücken Sie jetzt
nacheinander UP-UP-DOWN-UP, bis > New Password angezeigt wird. Durch Drücken der ENTER-Taste kann der Pfeil jetzt bewegt
werden. Wenn Sie „Meter" wählen und die UP- oder DOWN-Taste drücken, können Sie die Werte ändern.
BEDIENUNG
AUSWAHLMENÜ FÜR DIE KONFIGURATION
L1
Durch Drücken der ENTER-Taste können Sie die
Position des Pfeils auf dem Display wechseln, um
den Bildschirm für die Anzeige auszuwählen.
L2
L3
