Nach dem Einschalten des Geräts wird im Display die Bezeichnung des Analysegeräts angezeigt. Nach einigen Sekunden wechselt die
Anzeige auf die Hauptseite. Das Auswählen der Anzeige und das Programmieren der verschiedenen Parameter erfolgt mithilfe der 3
Umschalttasten UP (Weiter), DOWN (Zurück) und ENTER (Ändern der Parameter). Drücken Sie ENTER, um die Beleuchtung des Displays
einzuschalten.

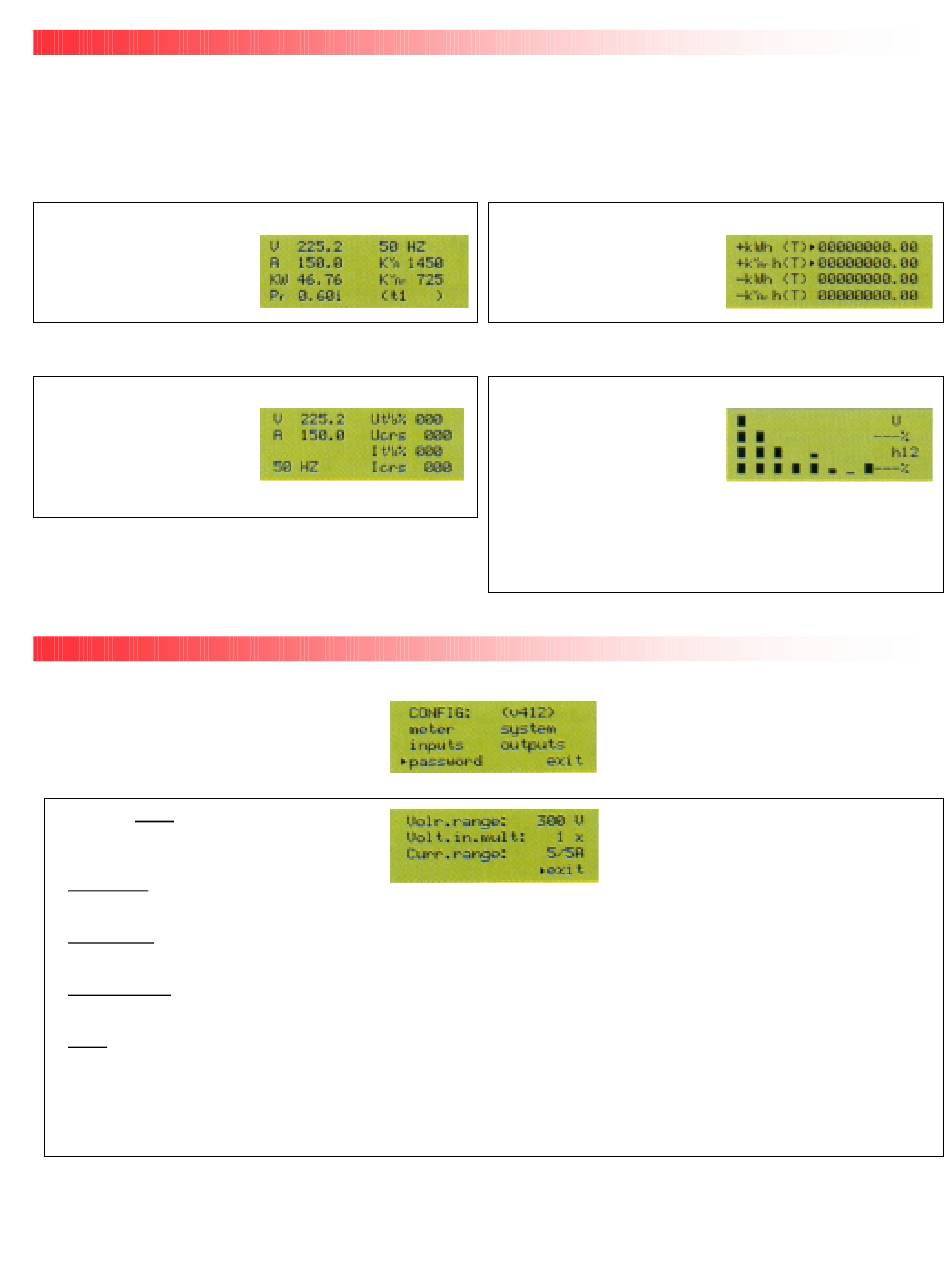

Wenn die Beleuchtung des
MT DN1 eingeschaltet ist, sehen
Sie die erste Seite mit der
Anzeige der Spannung, der
Stromstärke, der Wirkleistung
und des Wirkleistungsfaktors.
Durch Drücken der UP-Taste
wird die dritte Seite mit der
Spannung, der Stromstärke, den
gesamten harmonischen
Verzerrungen und den
Scheitelwerten der Spannung
und der Stromstärke angezeigt.
Durch gleichzeitiges Drücken der UP- und DOWN-
Tasten (für länger als 5 Sekunden) können Sie das
folgende
Auswahlmenü für die Konfiguration aufrufen:
Wenn Sie Meter wählen und die UP-Taste
drücken, wird der folgende Bildschirm angezeigt:
> volt range:
Durch Drücken der UP- oder DOWN-Taste wählen Sie die Eingangsspannung von 150V, 300V oder 600V (Hierbei handelt es sich
um Bereiche; wenn Sie über 100V verfügen, wählen Sie 150V)
> volt in mult:
Durch Drücken der UP- oder DOWN-Taste wählen Sie den Multiplikationsfaktor von 1x bis 240x für eine Eingangsspannung von
150V, von 1x bis 120x für eine Eingangsspannung von 300V und von 1x bis 70x für eine Eingangsspannung von 500V
> current range:
Durch Drücken der UP- oder DOWN-Taste wählen Sie den Primärstrom des Transformators von 5A bis 10.000A (die Änderung
erfolgt in Schritten von 5A)
> exit:
Durch Drücken der UP- oder DOWN-Taste kehren Sie zurück zum Menü CONFIG.
Um die eingestellten Werte zu ändern und den Pfeil bewegen zu können, müssen Sie sich im Menü CONFIG befinden, den Pfeil auf
>Password bewegen und die UP- oder DOWN-Taste drücken, damit im Display > Password:____ angezeigt wird. Drücken Sie jetzt
nacheinander UP-UP-DOWN-UP, bis > New Password angezeigt wird. Durch Drücken der ENTER-Taste kann der Pfeil jetzt
bewegt werden. Wenn Sie „Meter" wählen und die UP- oder DOWN-Taste drücken, können Sie die Werte ändern.
BEDIENUNG
L1
AUSWAHLMENÜ FÜR DIE KONFIGURATION
Durch erneutes Drücken der UP-Taste
wird die zweite Seite mit den
Gesamteingangs- und Ausgangs-
werten der Wirkleistung und der
Blindleistung angezeigt. Die Pfeile
zeigen die aktivierte Funktion an.
Durch erneutes Drücken der UP-Taste
rufen Sie die vierte und letzte
Seite mit einer numerischen und
einer grafischen Darstellung der
Verzerrung bis zur 15.
harmonischen Welle auf.
Durch Drücken der ENTER-Taste wechseln Sie durch die zu
steuernden Wellen (h1, h2, h3...h15). Durch Drücken der
ENTER-Taste für 2 Sekunden ändert sich der Parameter, für
den die Verzerrung der harmonischen Welle (V oder I) gesteuert
werden soll.
Durch Drücken der ENTER-Taste können Sie die
Position des Pfeils auf dem Display wechseln, um
den Bildschirm für die Anzeige auszuwählen.
3
