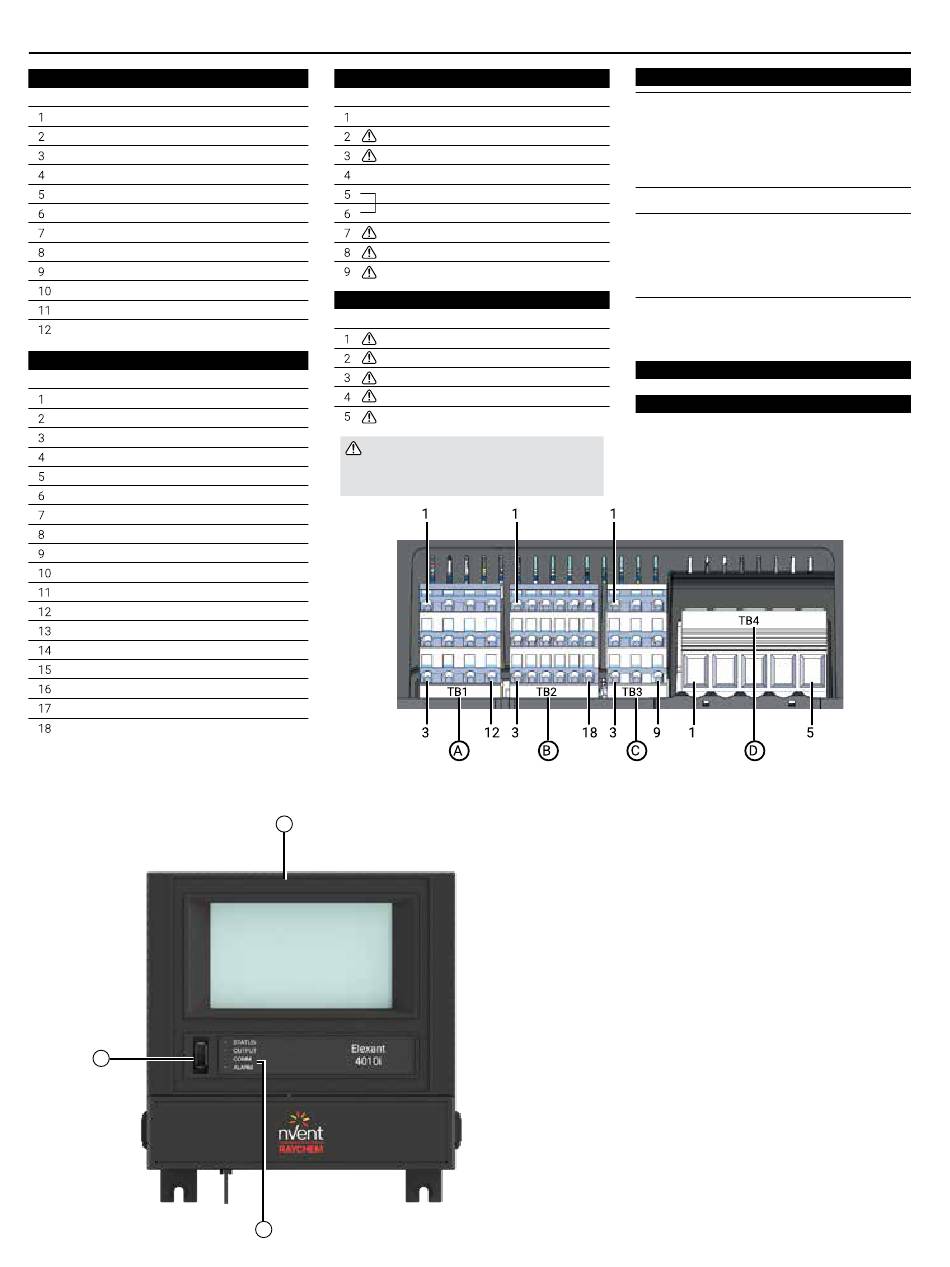

ANSCHLÜSSE UND ANZEIGEN
A.
Verdrahtung TB1
Klemmen
Funktion
TS1 (Weiß)
TS1 (Rot)
TS1 (Rot)
TS2 (Weiß)
TS2 (Rot)
TS2 (Rot)
TS3 (Weiß)
TS3 (Rot)
TS3 (Rot)
Unbelegt
Unbelegt
Unbelegt
B.
Verdrahtung TB2
Klemmen
Funktion
TC3+
TC2+
TC1+
TC3–
TC2–
TC1–
– Unbelegt
SSR–
SSR+
DIGITALER EINGANG MASSE
DIGITALER EINGANG 1
DIGITALER EINGANG 2
RS485 EIN+
RS485 EIN–
RS485 MASSE
RS485 AUS+
RS485 AUS–
RS485 MASSE
F
C.
Verdrahtung TB3
Klemmen
Funktion
24 V+ AUS
– Unbelegt
Ausgangsrelais
24 V MASSE
Externe Brücke erforderlich
Externe Brücke erforderlich
Alarm ÖFFNER
Alarm MITTELKONTAKT
Alarm SCHLIESSER
D.
Verdrahtung TB4
Klemmen
Funktion
EGND
Versorgungsspannung EIN (L1)
Versorgungsspannung EIN (L2/NULLLEITER)
Last AUS (L1)
Last AUS (L2/Nullleiter)
WARNUNG:
Stromschlaggefahr!
Trennen Sie das Gerät vom Netz,
bevor Sie Klemmen berühren
G
E
E.
Status-LEDs
Status:
Zeigt den Status des Elexant 4010i-Moduls an
Aus
Stromlos
Grün
Normaler Betrieb, keine internen Fehler
Rot
Gerätereset
Blinkend
r/g Entsperrt/Kalibriert
Ausgang
Zeigt Status des geschalteten Ausgangs an
COMM
Blinkt grün Empfang aktiv
Blinkt rot Senden aktiv
Alarm
Leuchtet rot, wenn ein Alarm ausgelöst wurde
F.
USB-Stecker
B.
Ethernet-Anschluss
nVent.com | 5
