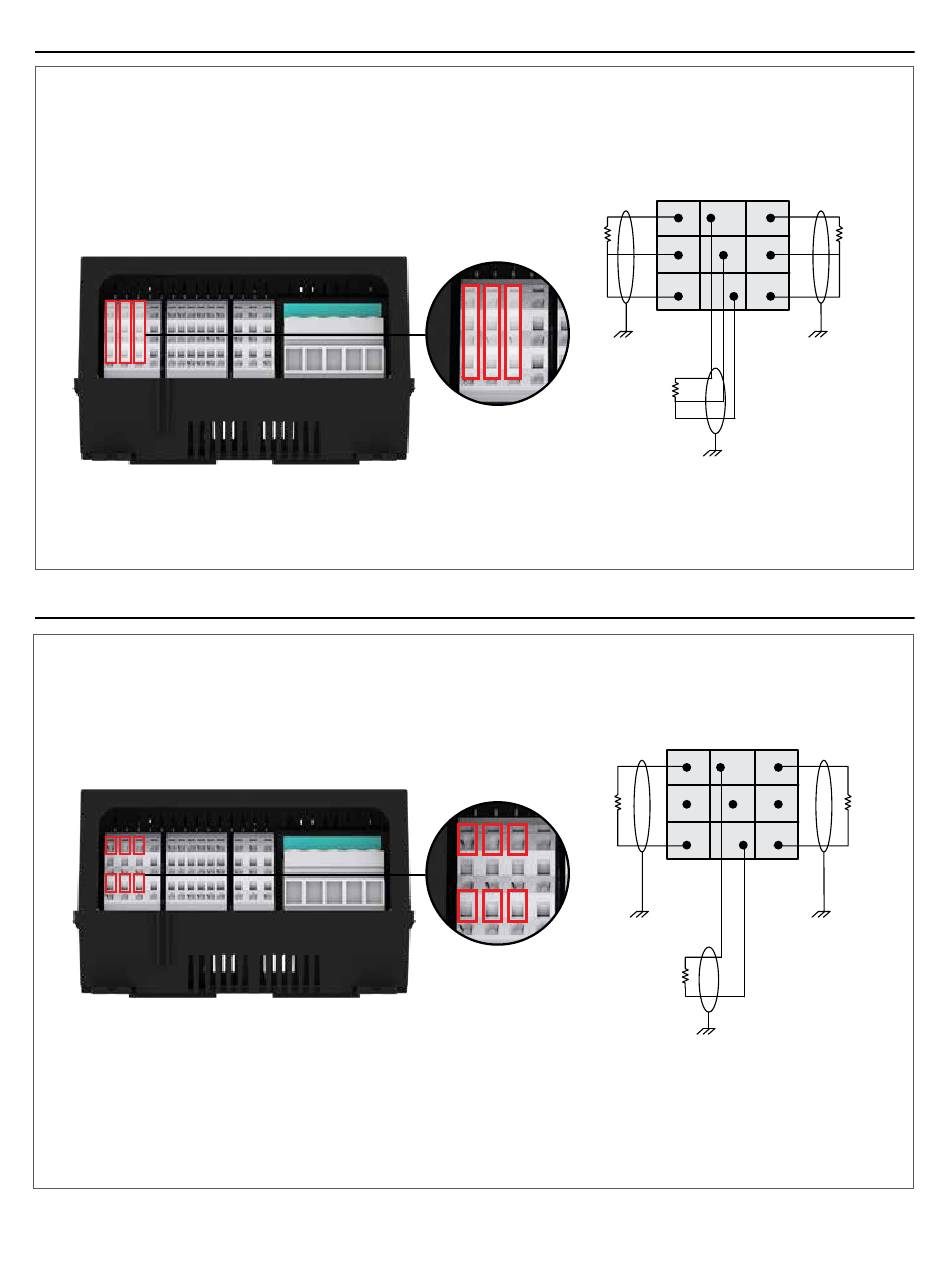

3. WIDERSTANDSFÜHLER MIT 3-LEITERANSCHLUSS
Widerstandsfühler-Leitungen aus dem Feld an Klemmenblock TB1 anschließen.
Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3.
Die Kabelabschirmungen sind an den Feldklemmenblock auf der Montageplatte
anzuschließen.
1
4
7
2
5
8
3
6
9
4. WIDERSTANDSFÜHLER MIT 2-LEITERANSCHLUSS
Widerstandsfühler-Leitungen aus dem Feld an Klemmenblock TB1 anschließen.
Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3.
Die Kabelabschirmungen sind an den Feldklemmenblock auf der Montageplatte anzuschließen.
1 4 7
2 5 8
3 6 9
RTD1
1
4
7
2
5
8
3
6
9
RTD2
RTD1
1
4
7
2
5
8
3
6
9
RTD2
TB1
1
4
7
RTD3
2
5
8
6
3
9
TB1
1
4
7
RTD3
2
5
8
3
6
9
nVent.com | 8
