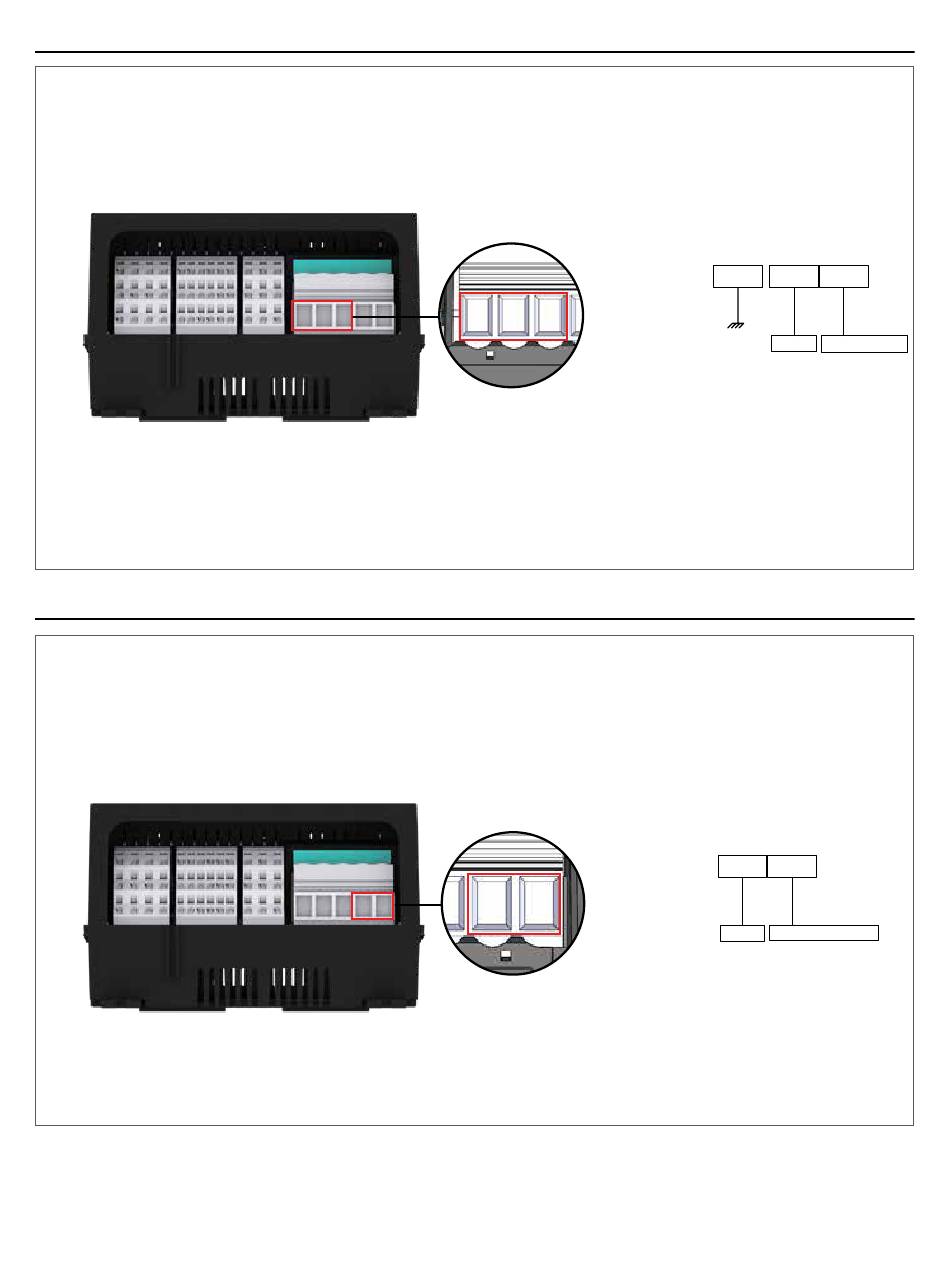

1. SPANNUNGSVERSORGUNG
Die Spannungsversorgung wird an die Schraubklemmen an TB-4 angeschlossen.
Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3.
Die Erdung der Spannungsversorgung ist an den Feldklemmenblock auf der Montageplatte anzuschließen.
2. LASTANSCHLÜSSE
Die Anschlüsse erfolgen an den Schraubklemmen von TB4.
Die Ausgangsanschlüsse sind bei allen Ausführungen gleich.
Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3.
Die Erdung der Last ist an den Feldklemmenblock auf der Montageplatte anzuschließen.
1
1
2
3
4
5
2
3
4
5
TB4-1
TB4-3
TB4-2
L1IN
L2/Nullleiter EIN
TB4-4
TB4-5
L1 AUS L2/NULLLEITER AUS
nVent.com | 7
