7. RS-485 EIN

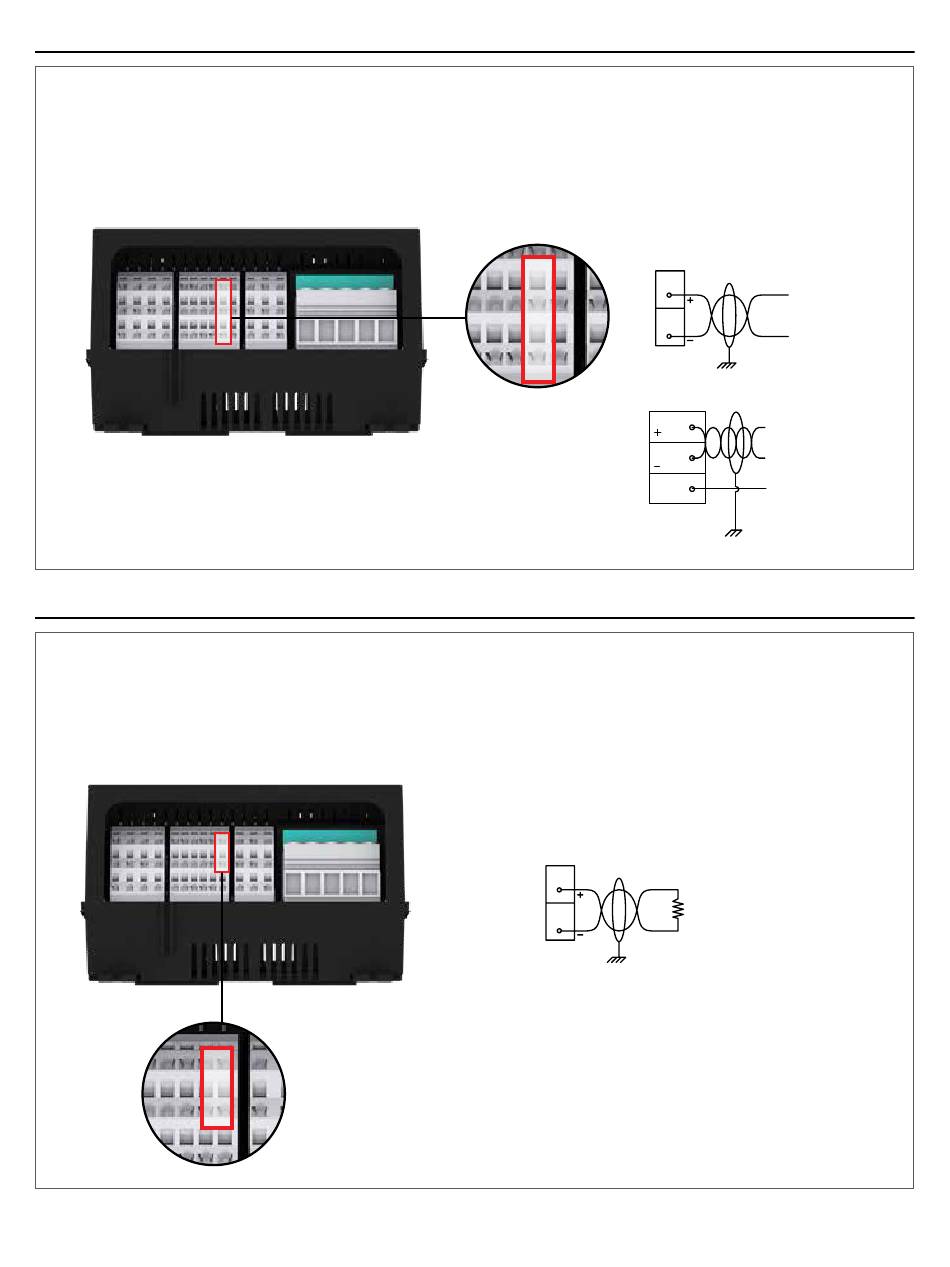

Die Verdrahtung für die RS-485-Kommunikation kann direkt an Klemmenblock TB2 angeschlossen werden.
An die Klemmen von TB2 darf keine Abschirmung angeschlossen werden.
Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3.
Die Kabelabschirmungen sind an den Feldklemmenblock auf der Montageplatte anzuschließen.
Für eine optimale Leistung wird ein zusätzlicher dritter Signalmasse-Leiter
zwischen MASSE und der Signalmasse des vorgeschalteten Gerätes
angeschlossen. Diese Verdrahtungsmethode reduziert Störungen aufgrund
von unterschiedlchen Erdpotentialen.
8. RS-485 AUS
Die Verdrahtung für der RS-485-Kommunikation kann direkt an Klemmenblock TB2 angeschlossen werden.
An die Klemmen von TB2 darf keine Abschirmung angeschlossen werden.
Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3.
Die Kabelabschirmungen sind an den Feldklemmenblock auf der Montageplatte anzuschließen.
16
17
13
14
15
16
17
TB2
RS-485 EIN
13
13
14
14
15
13
14
15
MASSE
TB2
RS-485 AUS
16
Zum nächsten
Gerät oder 120 Ohm
17
Abschlusswiderstand
anschließen
Hinweis: Einen Abschlusswiderstand mit 120 Ohm
wie gezeigt anschließen, wenn die das letzte Gerät
am Kommunikationsbus ist.
Zum
vorgeschalteten
Gerät
Zum vorgeschalteten
Gerät
