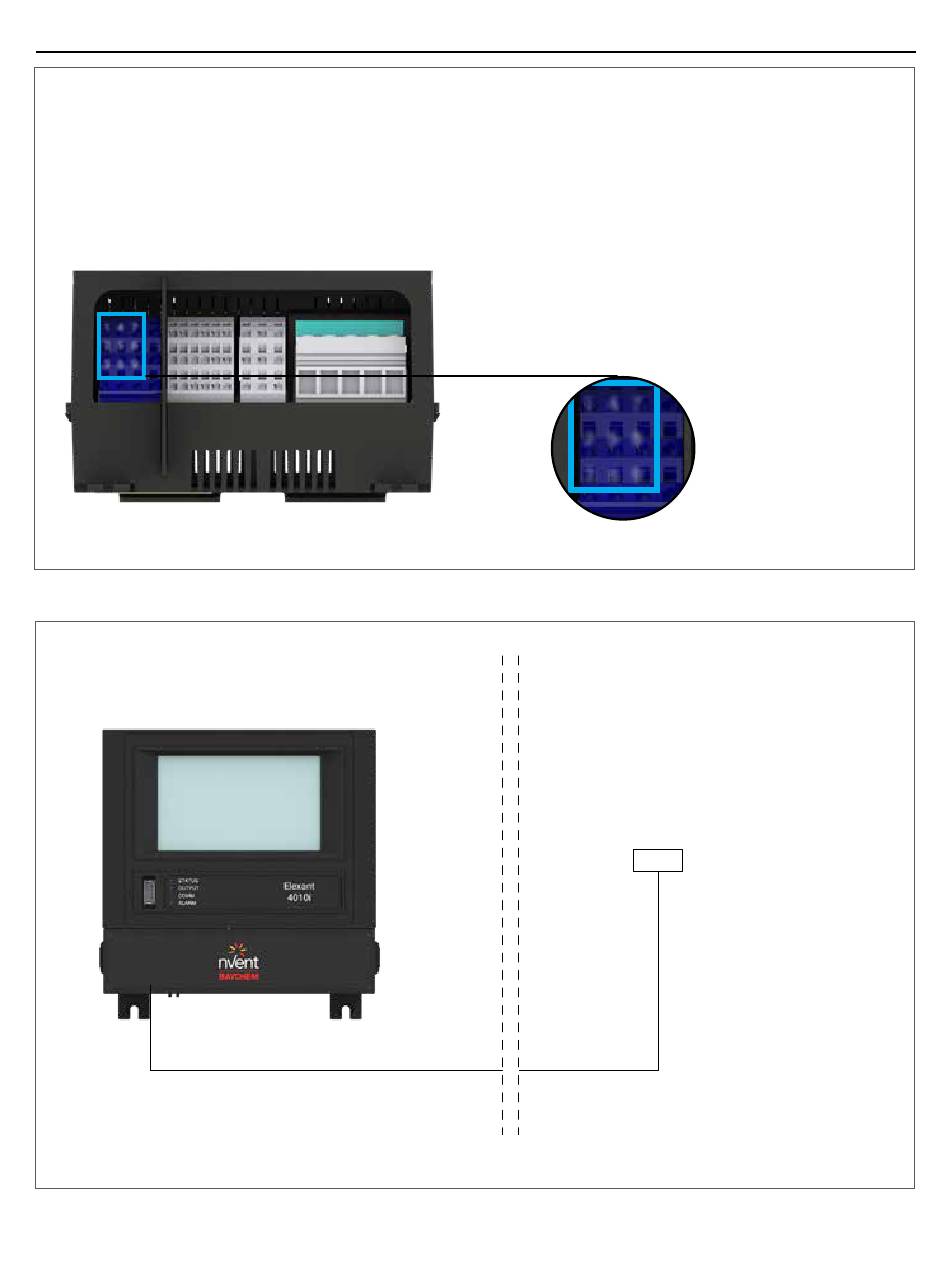

13. EIGENSICHERE WIDERSTANDSFÜHLER-ANSCHLÜSSE (WENN DAMIT AUSGESTATTET)
Bei Modellen, die mit eigensicheren Barrieren an den Widerstandsfühler-Anachlüssen ausgestattet sind, ist der
Klemmenblock TB1 blau. Jedes Widerstandsfühler-Leiterpaar wird als eigener Kreis betrachtet.
Stromkreis RTD1: TB1-1, TB1-2, TB1-3
Stromkreis RTD2: TB1-4, TB1-5, TB1-6
Stromkreis RTD3: TB1-7, TB1-8, TB1-9
1 4 7
2 5 8
3 6 9
Eigensichere Widerstandsfühler-Klemmen
Klasse I, Division 2, Gruppe A, B, C, D
Klasse I, Zone 2, Gruppe IIC
IEC EX/ATEX Zone 2
Entitätenparameter des zugehörigen Betriebsmittels
Uo (Maximale Ausgangsspannung): 5,4 V
Io (Max. Ausgangsstrom): 0.083A
Po (Max. Ausgangsleistung): 0.449W
La (Maximale externe Induktivität): 2mH
Ca (Max. externe Kapazität): 65 µF
Der Ausgangsstrom dieser zugehörigen Betriebsmittels
wird durch einen Widerstand begrenzt, so dass das
Ausgangsspannungs-Strom-Diagramm eine gerade Linie
zwischen Leerlaufspannung und Kurzschlussstrom ist.
1 4 7
2 5 8
3 6 9
Klasse I, Div 1, Gruppe A, B, C, D
Klasse I, Zone 1, Gruppe IIC
Klasse I, Zone 0, Gruppe IIC
IEC EX/ATEX Zone 1, Zone 0
Fühler
nVent.com | 13
