MONTAGE DES ELEXANT 4010I REGLERS
• Die SSR-Ausführung sollte idealerweise an der Kanalstrebe montiert werden, um die Belüftung des Kühlkörpers zu maximieren.
• Die EMR-Ausführung kann mit den angebrachten Montagefüßen an einer ebenen Fläche montiert werden.
• Befestigen Sie das Gehäuse mit Sechskantschrauben, Flach- und Sicherungsscheiben oder gleichwertigem Montagematerial an den
oberen und unteren Befestigungsschlitzen im Kühlkörper oder den Montagefüßen.
SSR-Ausführung
SAE ¼" x 2" Länge (Zugfestigkeitsklasse 2, 5, 8 : mit 4 ft-lb, 7 ft-lb bzw. 9ft-lb anziehen)
Metrisch 6 mm x 50 mm (Zugfestigkeitsklasse 4.6, 8.8: mit 6 Nm bzw. 12 Nm anziehen)
EMR-Ausführung
SAE ¼" x ¾" Länge
Metrisch 6 mm x 20 mm

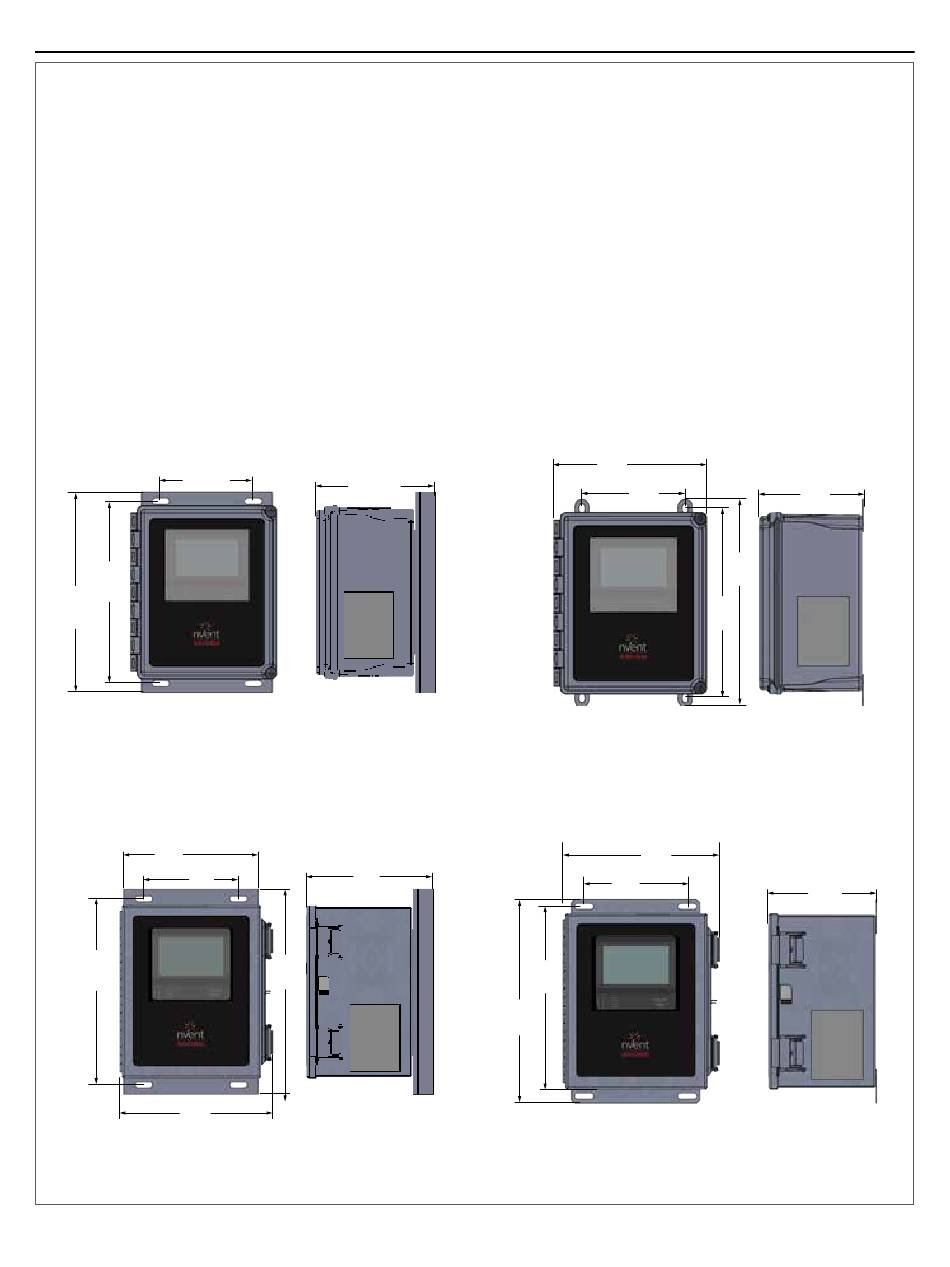

[Zoll] mm
[8,9]
[5,6]
226
[7,2]
143
[6,1]
[6,0]
184
156
152
[12,0]
[11,0]
305
279
[12,1]
[10,9]
308
278
Gehäuse aus glasfaserverstärktem Kunststoff (GFK) mit SSR
Gehäuse aus glasfaserverstärktem
Kunststoff (GFK) mit EMR
[8,0]
[9,1]
203
231
[7,5]
[5,6]
[6,0]
191
143
[6,3]
152
160
[11,0]
[12,1]
[11,0]
279
308
279
[11,8]
300
[9,1]
231
Edelstahlgehäuse mit SSR
Edelstahlgehäuse mit EMR
nVent.com | 6
