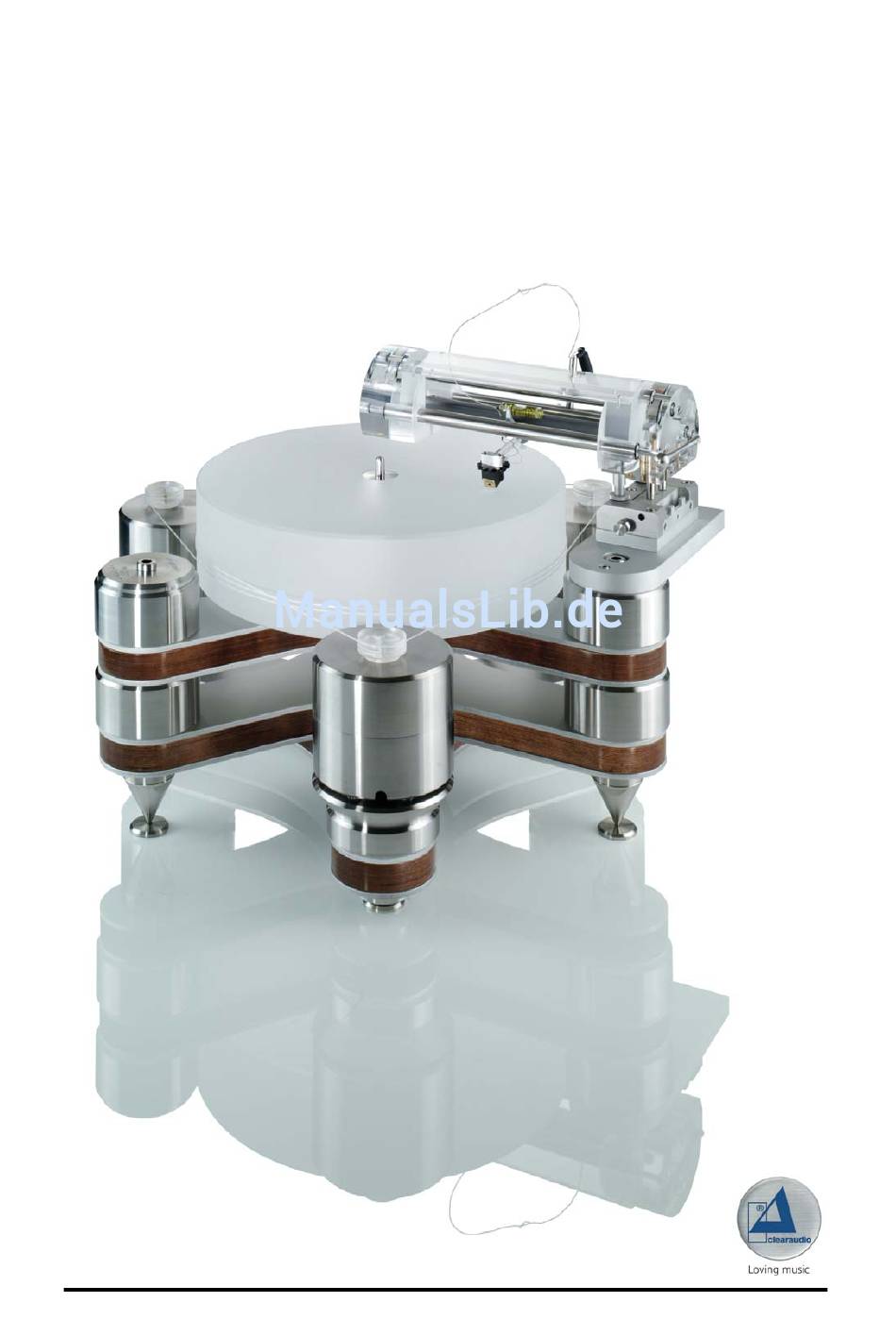

- Seite 1 Bedienungsanleitung USER MANUAL Seite/Page 1 © clearaudio electronic GmbH 2007...
- Seite 2 Der clearaudio entspricht den Bestimmungen über elektromagnetische Störfreiheit (EMC) und denen über Niederspannungsgeräte. GERÄTENETZEINSTELLUNG Ihr clearaudio-Produkt wurde so konstruiert, dass es der Haushaltsleistung und den Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann nur mit 230 V Wechselstrom betrieben werden. URHEBERRECHT Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers erfordern.
- Seite 3 Master Reference Bedienungsanleitung / USER MANUAL Inhaltsverzeichnis 1. Verpackungsübersicht 2. Produktübersicht 3. Lieferumfang 4. Aufbau und Inbetriebnahme 5. Besondere Hinweise 6. Wartung und Service 7. Garantie Informationen 8. Technische Daten Seite/Page 3 © clearaudio electronic GmbH 2007...
-
Seite 4: Verpackungsübersicht
Schaumstoff Schaumstoff Teller Teller Schaumstoff Schaumstoff Schaumstoff Bedienungsanleitung Schaumstoff Stern (TB) Stern (TB) Stern (TB) Schaumstoff Schaumstoff Schaumstoff Schaumstoff M-TQI APG Tonabnehmer M-TQI APG Tonabnehmer M-TQI APG Tonabnehmer Schaumstoff Motoren Motoren Motoren Schaumstoff Seite/Page 4 © clearaudio electronic GmbH 2007... -
Seite 5: Produktübersicht
Motoreinheiten garantieren absolute Laufruhe, reinen Musikgenuss und originalgetreue Wiedergabe. Hochpräzise invertierte Lagerung des Plattentellers, sowie gleichmäßige Kräfteverteilung durch den Drei-Punkt-Antrieb. Montage und Betrieb von drei Tonarmen sind möglich! Master Reference im betriebsfähigen Zustand Seite/Page 5 © clearaudio electronic GmbH 2007... -
Seite 6: Lieferumfang
Bedienungsanleitung / USER MANUAL 2. Lieferumfang Master Reference Das clearaudio -Laufwerk verlässt unser Haus in einer besonders sicheren Verpackung. Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Master Reference -Laufwerkes. Dieser besteht aus: Vormontiertes Plexiglas-Chassis Vormontiertes Motorbasis-Chassis mit Lagerunterteil... - Seite 7 Sechs POM-Spikeunterleger Plattenklemme Lageröl (5 ml) Inbusschlüssel Libelle Silent Belt (6 x, Ein Paar weiße Handschuhe davon 3 x als Ersatz) Accurate Power Generator (APG) inkl. Zubehör und seperater Garantiekarte (nicht abgebildet) Bedienungsanleitung Seite/Page 7 © clearaudio electronic GmbH 2007...
- Seite 8 Bedienungsanleitung / USER MANUAL 3. Der Aufbau und Inbetriebnahme In den abgebildeten Zeichnungen dienen schwarze Riemen, die die Silent Belts von clearaudio darstellen, der besseren Kenntlichmachung. Master Reference- Laufwerk besteht aus mehreren Teilen, wie in Punkt 2. beschrieben. Der Aufbau des Laufwerks ist einfach, da einzelne Komponenten bereits werkseitig zusammengebaut und getestet sind.
- Seite 9 Motorenplattform. Achten Sie darauf, dass die Lagerschraube nicht auf dem Motorchassis aufliegt! Bitte beachten Sie auch hierbei, dass Sie auch hierfür die Spikeunterleger benötigen. Richten Sie nun das Chassis-Oberteil und das Motorbasischassis in einen 60° Winkel zu einander aus! 60° Seite/Page 9 © clearaudio electronic GmbH 2007...
- Seite 10 Motoreinheiten. Hierzu schieben Sie die Pulleys auf die Antriebseinheit, achten sie darauf, dass der Abstand zwischen Pulley und Motorchassis, bei allen drei Motoren, 1 mm beträgt. Drehen Sie hierfür die drei vormontierten Gewindestift mit Hilfe des mitgelieferten Schraubendrehers handfest (siehe rot markierter Gewindestift). Seite/Page 10 © clearaudio electronic GmbH 2007...
- Seite 11 Achten Sie bitte darauf, dass der werksseitig eingemessene und gekörnte Plattenteller mit Lager, bei Transport oder Aufbau nicht verdreht wurde, d. h. die beiden Körnungen müssen wie in dem nebenstehenden Bild (schwarze Punkte) übereinander angeordnet sein! Seite/Page 11 © clearaudio electronic GmbH 2007...
- Seite 12 Plattenspieler steht dementsprechend ausgerichtet wird. Nur wenn der Plattenteller genau in Waage ist, erreichen Sie das Optimum an Klang. Ein Einstelltipp: Überprüfen Sie die Geradlage diagonal von links oben nach rechts unten, indem Sie die Libelle auf die Montageplatte legen. Seite/Page 12 © clearaudio electronic GmbH 2007...
- Seite 13 Für die genauen Einstellungen des APG lesen Sie bitte die dazugehörige und mitgelieferte Bedienungsanleitung! Montieren Sie nun Ihren Tonarm und Tonabnehmer nach den Angaben des jeweiligen Herstellers, soweit es sich nicht um ein clearaudio – Produkt handelt. Master Reference Laufwerk ermöglicht den Aufbau und die Benutzung zweier weiterer Tonarme.
-
Seite 14: Besondere Hinweise
Upm umschalten, da dieser Vorgang schonender für die Motoren ist und der Plattenteller dadurch schneller auf seine Solldrehzahl kommt! Um die volle clearaudio Garantie in Anspruch nehmen zu können, senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt ausgefüllt zu, da ansonsten nur die gesetzliche Garantiezeit berücksichtigt werden kann. - Seite 15 RETAIN YOUR PURCHASE RECEIPT Your purchase receipt is your permanent record of a valuable purchase. It should be kept in a safe place to be referred to as necessary for insurance purposes or when corresponding with clearaudio. IMPORTANT When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase. Your purchase receipt or invoice is adequate for such proof.
-
Seite 16: Technische Daten
40 kg, mit Motoren Abmessungen: ca. 500 mm x 460 mm x 300 mm Garantie: 10 Jahre* (siehe Punkt 4) * nur bei korrekt ausgefüllter und eingesandter Garantiekarte (siehe Punkt 4) April 07 Seite/Page 16 © clearaudio electronic GmbH 2007... -
Seite 17: Inhaltsverzeichnis
Please take a moment to read this owner’s manual to ensure correct set up, to avoid any Master Reference possible damage and to learn how proper care of your clearaudio turntable which will give you many years of musical enjoyment and pleasure. -
Seite 18: Package Contents
(TB) tri star (TB) tri star (TB) foamlayer foamlayer foamlayer foamlayer M-TQI tonearm / APG M-TQI tonearm / APG M-TQI tonearm / APG foamlayer foamlayer foamlayer foamlayer foamlayer Seite/Page 18 © clearaudio electronic GmbH 2007... -
Seite 19: Front View

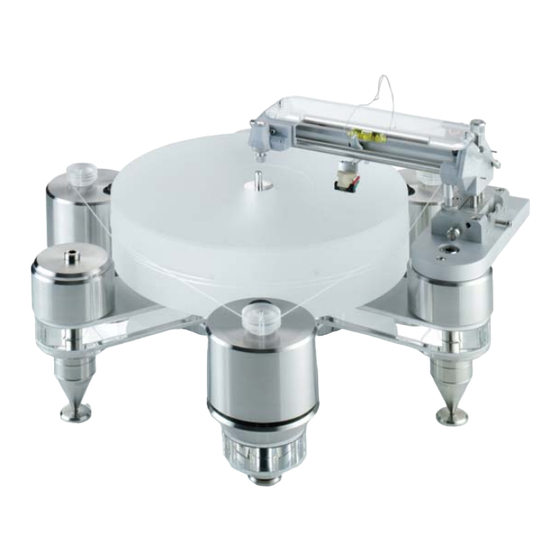

Master Reference Bedienungsanleitung / USER MANUAL 2. Front view Master Reference The photo below shows the clearaudio turntable assembled and set up Master TQ-I Insider with the clearaudio tonearm and the clearaudio MC-cartridge. You can see the use of carefully selected materials and the resonance avoiding construction. -
Seite 20: Package Contents
High-precision turntable platter made of solid silicon acrylic with patented, Three complete assembled stand- inverted bearing with ceramic ball alone motor bearing Acrylic tonearm board (mounted) more next page Seite/Page 20 © clearaudio electronic GmbH 2007... - Seite 21 Bearing oil (5 ml) hexkeywrench levelgauge Silent Belt (6 x, Pair of white gloves therefrom 3 x spare) Power supply incl. speed calibration for the motors (see additional manual for Warranty card (not shown) APG) Seite/Page 21 © clearaudio electronic GmbH 2007...
-
Seite 22: Assembly And Operation
After you have checked the package contents as described in section 2, lay the parts out on Master Reference a clean, safe flat surface for the clearaudio assembly. Assembly is fairly simple and straight forward as many parts have been preassembled at the factory. Please use the white gloves provided to prevent scratches and/or fingerprints during assembly. - Seite 23 To prevent the surfaces of scratches, please use the included Flat Pads! Please align the two tristars in a 60° angle to each other for the right stand! Shown in the picture below. 60° Seite/Page 23 © clearaudio electronic GmbH 2007...
- Seite 24 Place the pulley on the motor spindle. The distance between the pulley and the motor housing should be approx. 1 mm. Tighten the three little screws inside the pulley with the aluminium screwdriver provided. Seite/Page 24 © clearaudio electronic GmbH 2007...
- Seite 25 Please make sure that the two markings on the turntable platter and on the bearing are in one line (as shown in figure right). The correct position of these markings is very important, because they had been calibrated at the factory. Seite/Page 25 © clearaudio electronic GmbH 2007...
- Seite 26 Should the air bubble in the level gauge not be in the black circle (see at the blow up), please ensure then that your underground so will be according aligned. Only if the turntable will be aligned you will receive the optimum on sound. Seite/Page 26 © clearaudio electronic GmbH 2007...
- Seite 27 You can now place a record on the platter, affix it with the enclosed clever-clamp and finish your cartridge adjustments. Please follow the additional advises from your APG-manual. Master Reference Now your clearaudio turntable is ready to play music. Seite/Page 27 © clearaudio electronic GmbH 2007...
-
Seite 28: Special Instructions
Bedienungsanleitung / USER MANUAL 5. Special instructions Please take the time to fill out the warranty card enclosed and send it back to clearaudio or your local distributor / dealer. If you do not return this card within 14 days of purchase, the guarantee will be only for a period of two years from date of purchase. - Seite 29 RETAIN YOUR PURCHASE RECEIPT Your purchase receipt is your permanent record of a valuable purchase. It should be kept in a safe place to be referred to as necessary for insurance purposes or when corresponding with clearaudio. IMPORTANT When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase. Your purchase receipt or invoice is adequate for such proof.
- Seite 30 Bedienungsanleitung / USER MANUAL Cuando solicite el servicio otorgado por la garantia el usuario tiene la responsabilidad de demonstrar cuándo efectuó la compra. En este caso, su recibo de compra será la prueba apropiada. Seite/Page 30 © clearaudio electronic GmbH 2007...
-
Seite 31: Technical Data
Dimensions: Approx. 500 mm x 460 mm x 300 mm Warranty: 10 years* (see chapter 4) * Only if the warranty card is filled out correctly and sent back to clearaudio. April 07 Seite/Page 31 © clearaudio electronic GmbH 2007...
