- Seite 1 Bedienungsanleitung USER MANUAL Seite/Page 1 © clearaudio electronic GmbH 2007...
- Seite 2 Störfreiheit (EMC) und denen über Niederspannungsgeräte. Weiterhin entsprechen unsere Geräte den internationalen Sicherheitsstandards und der RUHS-Entsorgungsnorm. GERÄTENETZEINSTELLUNG Ihr clearaudio-Produkt wurde so konstruiert, dass es der Haushaltsleistung und den Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann nur mit 230 V Wechselstrom betrieben werden. URHEBERRECHT Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers erfordern.
-
Seite 3: Inhaltsverzeichnis
Maximum Solution Bedienungsanleitung/USER MANUAL Inhaltsverzeichnis 1. Gesamtansicht 2. Lieferumfang 3. Aufbau und Inbetriebnahme 4. Besondere Hinweise 5. Wartung und Service Garantie Informationen 6. Technische Daten Seite/Page 3 © clearaudio electronic GmbH 2007... - Seite 4 Maximum Solution Bedienungsanleitung/USER MANUAL Leer + APG Leer + APG + Bedienungsanleitung Leer mit APG Ausschnitt Leer Stern Stern Leer Leer Leer Leer Teller Teller Leer Stern Luftpolsterfolie Dick Motoren Motoren Leer Leer Seite/Page 4 © clearaudio electronic GmbH 2007...
-
Seite 5: Gesamtansicht

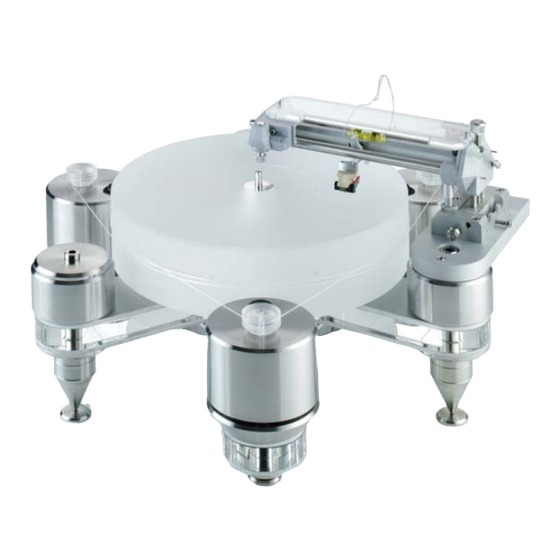

Maximum Solution Bedienungsanleitung/USER MANUAL 1. Gesamtansicht Maximum Solution Die Abbildung zeigt den betriebsfähigen Aufbau des clearaudio Laufwerks mit Master TQI clearaudio Tangentialtonarm und clearaudio Insider wood reference Moving Coil Tonabnehmer. Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit. -
Seite 6: Lieferumfang
Maximum Solution Bedienungsanleitung/USER MANUAL 2. Lieferumfang Maximum Solution Das clearaudio Laufwerk verlässt unser Haus in einer besonders sicheren Verpackung. Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Maximum Solution Laufwerkes. Dieser besteht aus: Vormontiertes Plexiglas-Chassis Vormontiertes Motorbasis-Chassis mit Lagerunterteil... - Seite 7 Erdungskabel für die Lagerschraube Plattenklemme Lageröl (5 ml) Inbusschlüssel Libelle Silent Belt (6 x, Ein Paar weiße Handschuhe davon 3 x als Ersatz) Accurate Power Generator (APG) inkl. Zubehör und seperater Garantiekarte (nicht abgebildet) Bedienungsanleitung Seite/Page 7 © clearaudio electronic GmbH 2007...
-
Seite 8: Aufbau Und Inbetriebnahme
Bedienungsanleitung/USER MANUAL 3. Der Aufbau und Inbetriebnahme In den abgebildeten Zeichnungen dienen schwarze Riemen, die die Silent Belts von clearaudio darstellen, der besseren Erkennbarkeit. Maximum Solution Laufwerk besteht aus mehreren Teilen, wie in Punkt 2. beschrieben. Der Aufbau des Laufwerks ist einfach, da einzelne Komponenten bereits werkseitig zusammengebaut und getestet sind. - Seite 9 Motorenplattform. Achten Sie darauf, dass die Lagerschraube nicht auf dem Motorchassis aufliegt! Bitte beachten Sie , dass Sie auch die Spikeunterleger benötigen. Richten Sie nun das Chassis-Oberteil und das Motorbasischassis in einen 60° Winkel zu einander aus! 60° Seite/Page 9 © clearaudio electronic GmbH 2007...
- Seite 10 Motoreinheiten. Hierzu schieben Sie die Pulleys auf die Antriebseinheit, achten sie darauf das der Abstand zwischen Pulley und Motorchassis, bei allen drei Motoren, 1 mm beträgt. Drehen Sie hierfür die drei vormontierten Gewindestift mit Hilfe des mitgelieferten Schraubendrehers handfest (siehe rot markierter Gewindestift). Seite/Page 10 © clearaudio electronic GmbH 2007...
- Seite 11 Achten Sie bitte darauf das der Werksseitig eingemessene und gekörnte Plattenteller mit Lager, bei Transport oder Aufbau nicht verdreht wurde, d. h. die beiden Körnungen müssen wie in dem nebenstehenden Bild (schwarze Punkte) übereinander angeordnet sein! Seite/Page 11 © clearaudio electronic GmbH 2007...
- Seite 12 (siehe Vergrößerung), so sorgen Sie bitte dafür, dass die Unterlage auf der Ihr Plattenspieler steht dementsprechend ausgerichtet wird. Nur wenn der Plattenteller genau in Waage ist, erreichen Sie das Optimum an Klang. Seite/Page 12 © clearaudio electronic GmbH 2007...
- Seite 13 Maximum Solution Laufwerk ermöglicht den Aufbau und die Benutzung zweier weiterer Tonarme. Eine zweite/dritte Tonarmbasis kann bei Angabe des Produkts spezifisch gefertigt werden. Zum Schluss Schallplatte auflegen und mit der mitgelieferten clearaudio Clever Clamp andrücken. Maximum Solution Laufwerk ist nun spielbereit.
-
Seite 14: Besondere Hinweise
Bedienungsanleitung/USER MANUAL 4. Besondere Hinweise Um die volle clearaudio Garantie in Anspruch nehmen zu können, senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt ausgefüllt zu, da ansonsten nur die gesetzliche Garantiezeit berücksichtigt werden kann (6 Monate). - Seite 15 RETAIN YOUR PURCHASE RECEIPT Your purchase receipt is your permanent record of a valuable purchase. It should be kept in a safe place to be referred to as necessary for insurance purposes or when corresponding with clearaudio. IMPORTANT When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase. Your purchase receipt or invoice is adequate for such proof.
-
Seite 16: Technische Daten
Lagerprinzip, Keramikkugel Plattenteller: Silikonacryl, Oberfläche absolut plangedreht, geschliffen und getempert, anschließend ausgewuchtet Gewicht: ca. 24 Kg, inkl. Motorantriebseinheit Abmessungen: 500 mm x 500 mm x 160 mm Garantie: 10 Jahre (siehe Kapitel. 4) Seite/Page 16 © clearaudio electronic GmbH 2007... - Seite 17 Please take a moment to read this owner’s manual to ensure correct set up, to avoid any Maximum Solution possible damage and to learn how proper care of your clearaudio turntable which will give you many years of musical enjoyment and pleasure.
-
Seite 18: Front View
Master TQI with the clearaudio tonearm and the clearaudio MC Insider wood reference. You can see the use of carefully selected materials and the resonance avoiding construction. Further the stand-alone Motor reduces any induced vibrations and resonances to the turntable chassis. -
Seite 19: Package Contents
High-precision turntable platter made of solid silicon acrylic with Patented, Three complete assembled stand- inverted bearing with ceramic ball alone motor bearing Acrylic tonearm board (mounted) more next page Seite/Page 19 © clearaudio electronic GmbH 2007... - Seite 20 Bearing oil (5 ml) hexkeywrench levelgauge Silent Belt (6 x, Pair of white gloves therefrom 3 x spare) Power supply incl. speed calibration for the motors (see additional manual for Warranty card (not shown) APG) Seite/Page 20 © clearaudio electronic GmbH 2007...
-
Seite 21: Assembly And Operation
After you have checked the package contents as described in section 2, put the parts on a Maximum Solution clean, safe flat surface for the clearaudio assembly. Assembly is fairly simple and straight forward, as many parts have been preassembled at the factory. Please use the white gloves provided, to prevent scratches and/or fingerprints during assembly. - Seite 22 To prevent the surfaces of scratches, please use the included Flat Pads! Please align the two tristars in a 60° angle to each other, for the right stand! Shown in the Picture below. 60° Seite/Page 22 © clearaudio electronic GmbH 2007...
- Seite 23 Place the pulley on the motor spindle. The distance between the pulley and the motor housing should be approx. 1mm. Tighten the three little screws inside the pulley with the aluminium screwdriver provided. Seite/Page 23 © clearaudio electronic GmbH 2007...
- Seite 24 Please make sure, that the two markings on the turntable platter and on the bearing are in one line (as shown in figure right). The correct position of these markings is very important, because they had been calibrated at the factory. Seite/Page 24 © clearaudio electronic GmbH 2007...
- Seite 25 (see at the blow up), please ensure then that your underground so will be according aligned. Only if the turntable will be aligned you will receive the optimum on sound. Seite/Page 25 © clearaudio electronic GmbH 2007...
- Seite 26 You can now place a record on the platter, affix it with the enclosed clever-clamp and finish your cartridge adjustments. Please follow the additional advises from your APG-manual. Maximum Solution Now your clearaudio turntable is ready to play music. Seite/Page 26 © clearaudio electronic GmbH 2007...
- Seite 27 Bedienungsanleitung/USER MANUAL 4. SPECIAL INSTRUCTIONS Please take the time to fill out the enclosed warranty card and return it to Clearaudio or your local distributor / dealer. This will guarantee you a fully covered warranty on your product. During any transportation of the turntable, always remove the platter and inverted bearing and put a security tape on the.
- Seite 28 RETAIN YOUR PURCHASE RECEIPT Your purchase receipt is your permanent record of a valuable purchase. It should be kept in a safe place to be referred to as necessary for insurance purposes or when corresponding with clearaudio. IMPORTANT When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase. Your purchase receipt or invoice is adequate for such proof.
-
Seite 29: Technical Data
Patented, inverted bearing with polished ball inside Platter: Silicon acrylic, surface absolutely plain Speed variation: ±0,2 % Weight: Approx. 36 Kg incl. motor Dimensions: Approx. 500 mm x 500 mm x 160 mm Warranty: 10 Years (see chapter 4) Seite/Page 29 © clearaudio electronic GmbH 2007...
