Montage Des Magnify Tonarms; Drehtonarm Magnify Mit Vta-Lifter - Clearaudio Magnify Bedienungsanleitung

User manual / Bedienungsanleitung
Magnify
2. Montage des
Bitte beachten Sie, dass diese Montageanleitung zur Installation des
clearaudio Plattenspieler gilt. Sie können den Magnify – Tonarm auch auf anderen Plattenspielern
installieren, allerdings gehen wir in dieser Anleitung nicht gesondert darauf ein.
Bei Fremdfabrikaten folgen Sie bitte den Hinweisen in der Bedienungsanleitung des jeweiligen
Herstellers.
Magnify
2.1 Drehtonarm
Magnify

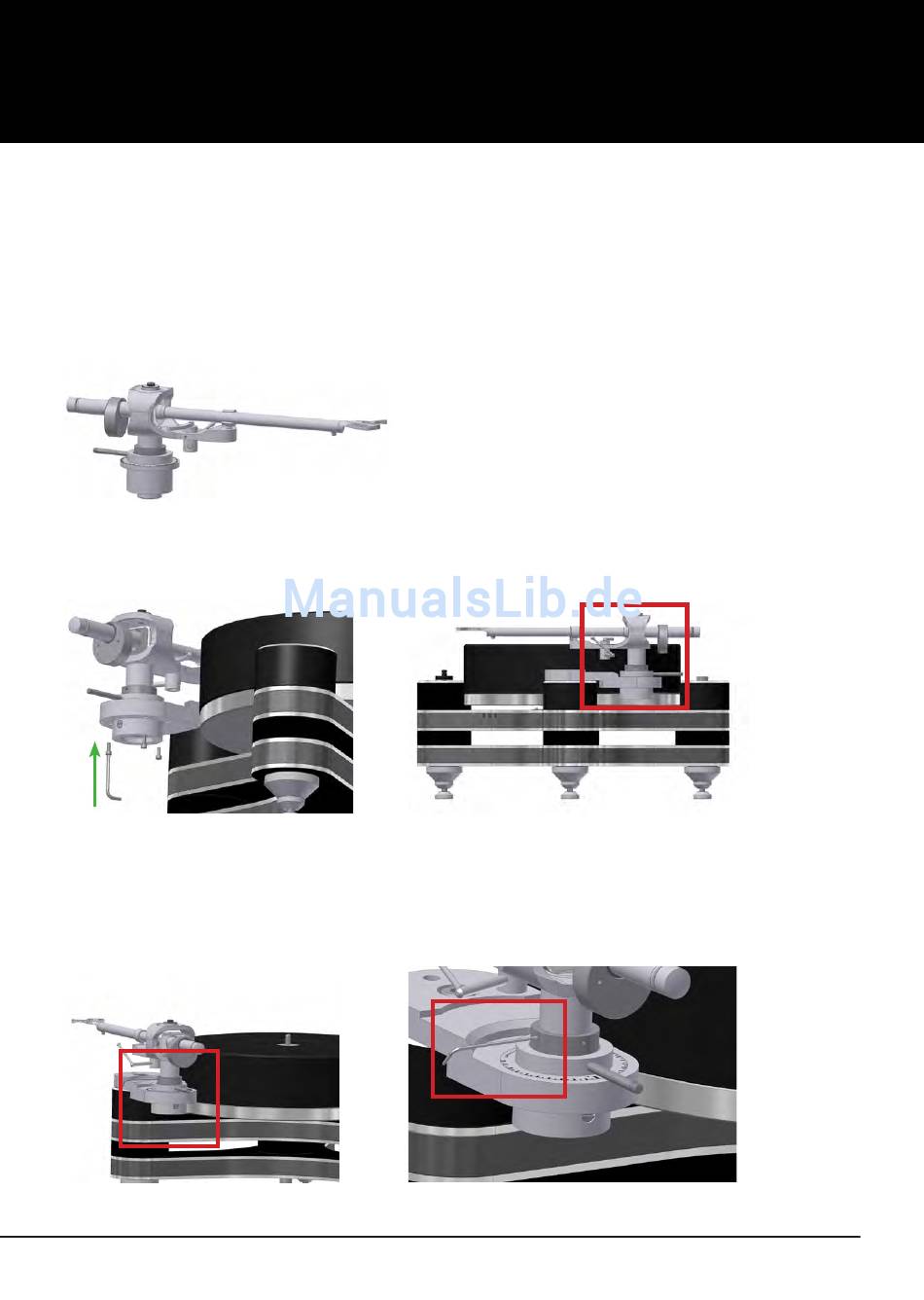

Abb. 2: Ansicht Tonarm mit VTA-Lifter
1).
Setzen Sie den VTA-Lifter in die Öffnung der Tonarmbasis ein. Befestigen Sie den VTA – Lifter mit
Hilfe der beiliegenden Schrauben von unten auf die vormontierte Tonarmbasis (siehe Abb. 3).
Abb. 3: Montage des VTA-Lifter
Zur Verstellung der Höhe des Tonarms im VTA - Lifter, drehen Sie diesen ganz nach oben und lösen
Sie die Schrauben (# 1,5) an der Innenseite des VTA - Lifters. Nach Einstellen der geforderten Ton-
armhöhe im VTA - Lifter ziehen Sie die Schrauben wieder an.
Für die endgültige Einstellung Ihrer Tonarmhöhe muss der Tonabnehmer montiert werden.
Abb. 4: Einstellung der Tonarmhöhe
Made in Germany
Tonarms
mit VTA-Lifter:
Magnify
Tonarms nur für
15
