11. PANNELLO DI CONTROLLO

Le funzionalità dei circolatori EVOPLUS SMALL possono essere modificate
tramite il pannello di controllo posto sul coperchio del dispositivo di controllo
elettronico.
Sul pannello sono presenti: un display grafico, 4 tasti di navigazione e 3
luci LED di segnalazione (si veda Figura 5).

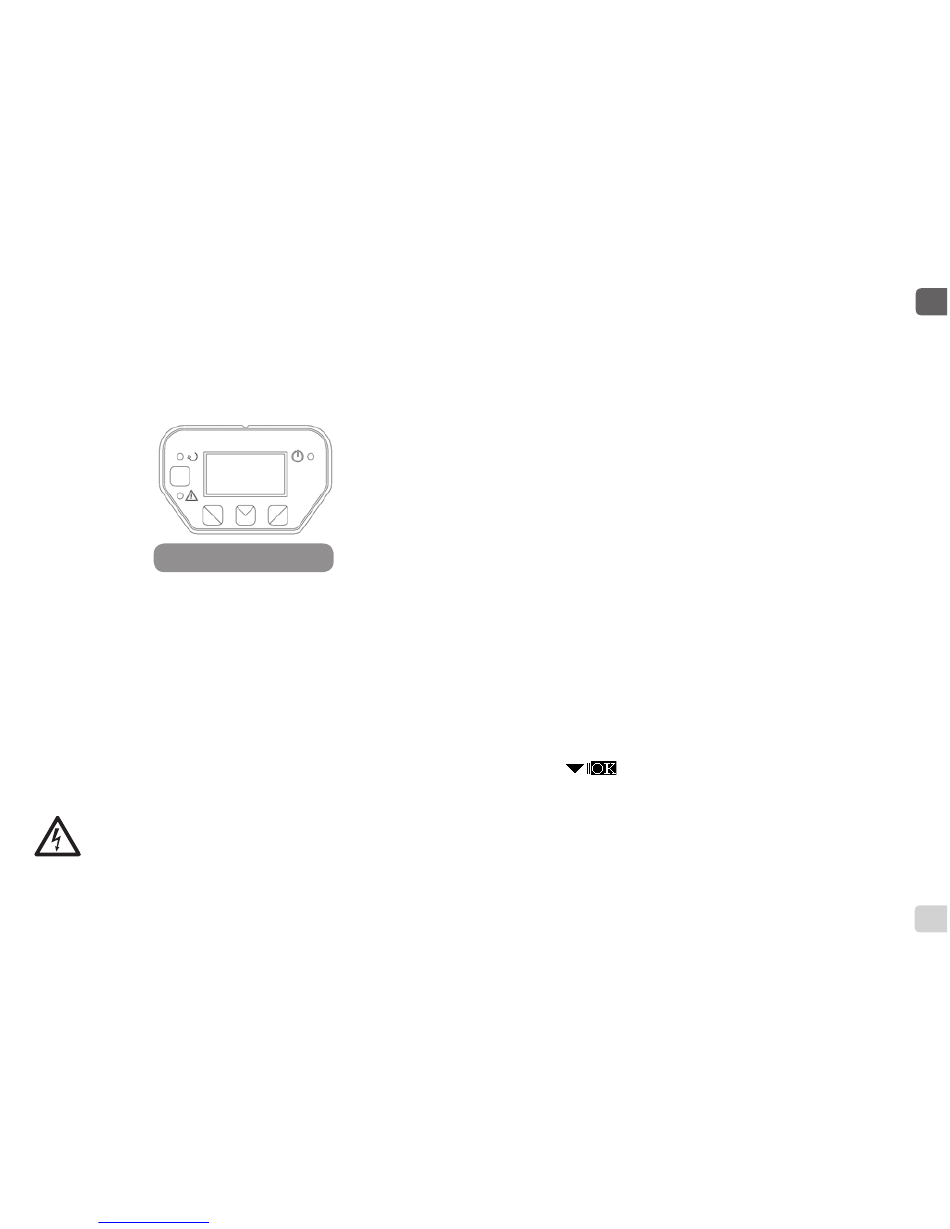

Figura 5: Pannello di controllo

11.1 Display Grafico

Attraverso il display grafico sarà possibile navigare all'interno di un menù
in modo facile ed intuitivo che permetterà di verificare e modificare le mo-
dalità di funzionamento del sistema ed il set-point di lavoro. Sarà inoltre
possibile visualizzare lo stato del sistema e lo storico di eventuali allarmi
memorizzati dal sistema stesso.

11.2 Tasti Di Navigazione

Per navigare all'interno del menù sono messi a disposizione 4 tasti: 3
tasti sotto il display e 1 laterale. I tasti sotto il display sono denominati
tasti attivi e il tasto laterale è denominato tasto nascosto.
Ogni pagina del menù è fatta in modo tale da indicare la funzione asso-
ciata ai 3 tasti attivi (quelli sotto il display).

11.3 Luci Di Segnalazione

Luce gialla: Segnalazione di sistema alimentato.
Se accesa significa che il sistema è alimentato.
Non rimuovere mai il coperchio se la luce gialla è accesa.
Luce rossa: Segnalazione di allarme/anomalia presente nel sistema.
Se la luce lampeggia allora l'allarme non è bloccante e la pompa può
Downloaded from www.Manualslib.com manuals search engine
essere pilotata comunque. Se la luce è fissa allora l'allarme è bloccante
e la pompa non può essere pilotata.
Luce verde: Segnalazione di pompa ON/OFF.
Se accesa, la pompa sta girando. Se spenta la pompa è ferma.
12. MENÙ
I circolatori EVOPLUS SMALL mettono a disposizione un menù utente
accessibile dalla Home Page premendo e rilasciando il tasto centrale
"Menu".
Di seguito sono rappresentate le pagine del menù utente attraverso le
quali è possibile verificare lo stato del sistema e modificarne le imposta-
zioni.
Se le pagine dei menù mostrano una chiave in basso a sinistra significa
che non è possibile modificare le impostazioni. Per sbloccare i menù an-
dare nella Home Page e premere contemporaneamente il tasto nascosto
e il tasto sotto la chiave fino a che la chiave non scompare.
Se non viene premuto nessun tasto per 60 minuti le impostazioni si
bloccano automaticamente ed il display viene spento. Alla pressio-
ne di un tasto qualsiasi il display viene riacceso e viene visualizzata
la "Home Page".
Per navigare all'interno dei menù premere il tasto centrale.
Per tornare alla pagina precedente tenere premuto il tasto nascosto,
quindi premere e rilasciare il tasto centrale.
Per modificare le impostazioni utilizzare i tasti sinistro e destro.
Per confermare la modifica di un'impostazione premere per 3 secondi
il tasto centrale "OK". L'avvenuta conferma verrà evidenziata con la se-
guente icona:
