ALFRA ROTABEST 40 RL-E Bedienungsanleitung

Metallkernbohrmaschine
Vorschau ausblenden Andere Handbücher für ROTABEST 40 RL-E:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung / Operation manual /
Mode d'emploi / Manual de instrucciones

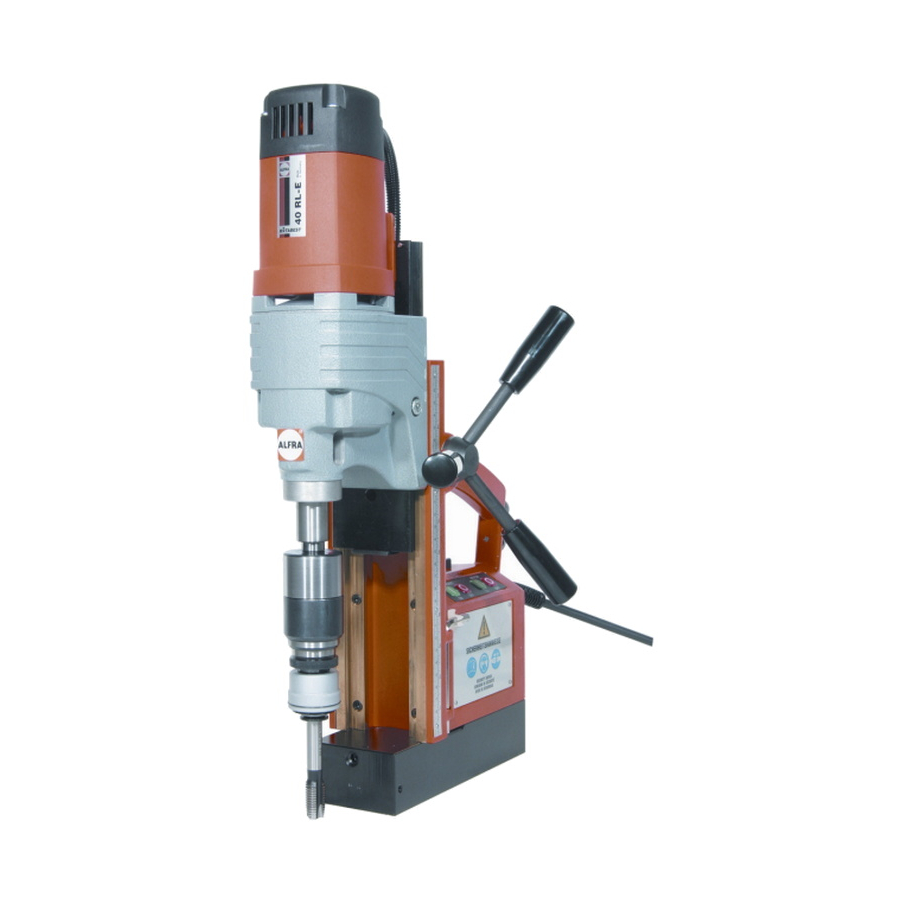

ALFRA ROTABEST 40 RL-E
Metallkernbohrmaschine
Metal Core Drilling Machine
Perceuse à socle magnétique
Taladro magnético
Art.-Nr. 18611 / Prod.-No. 18611 / N° art.18611 / Nº de producto 18611 / N. articolo 18611
Downloaded from
www.Manualslib.com
manuals search engine
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ALFRA ROTABEST 40 RL-E

Inhaltszusammenfassung für ALFRA ROTABEST 40 RL-E

  • Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi / Manual de instrucciones ALFRA ROTABEST 40 RL-E Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro magnético Art.-Nr. 18611 / Prod.-No. 18611 / N° art.18611 / Nº de producto 18611 / N. articolo 18611 Downloaded from www.Manualslib.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise, Bestimmungsgemäße Verwendung Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme, MPI-System, Einstellen der Drehzahl Thermoschutz, Arbeiten mit Kernbohrern (Weldonschaft), Arbeiten mit Vollbohrern Gewindeschneiden Reinigung und Pflege, Wartung und Reparatur EG-Konformitätserklärung Explosionszeichnung und Ersatzteillliste Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions, Proper Use Technical Data, Available Accessories Description...

  • Seite 3: Sicherheitshinweise, Bestimmungsgemäße Verwendung

    Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen körperlichen...

  • Seite 4: Technische Daten, Verfügbares Zubehör

    Technische Daten Art.-Nr. und Bezeichnung: 18611 ROTABEST 40 RL-E Leistungsaufnahme: 1200 Watt ‫־‬ Lastdrehzahl: 100-250 / 180-450 ¹ Werkzeugaufnahme: MK 2 Spannung: 230 V 50/60 Hz 110V 50/60Hz (je nach Typenschild) Bohr Ø max. in Stahl - Kernbohrer: 50 mm 2“...

  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung A ) Antriebsmotor G ) Inbusschrauben für Hubbereichseinstellung des Antriebmotors B ) Drehkreuz J ) Aussparung für Sicherheitsgurt C ) Bedienfeld K ) Stellschrauben zum Justieren des Schlittens D ) Magnetfuß L ) Taster für Linkslauf E ) Bohrspindel MK 2 M ) Drehzahlregelung F ) Tiefenskala Downloaded from...

  • Seite 6: Inbetriebnahme, Mpi-System, Einstellen Der Drehzahl

    (Art.-Nr. 18150). 3. Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt (f) sichern. Wir empfehlen bei diesen Arbeiten das Kühlen durch ein Spray (ALFRA BIO 4000, Artikel Nr. 21040). 4. Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten.

  • Seite 7: Thermoschutz, Arbeiten Mit Kernbohrern (Weldonschaft), Arbeiten Mit Vollbohrern

     Werkzeughalter AMK 2 in Bohrspindel montieren  Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben.  Montage der ALFRA ROTABEST Kernbohrer nach Zeichnung. Gewindestift muss Mitnehmerfläche am Kernbohrer mittig treffen. Fest anziehen.  Zuerst den Kernbohrer mit Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen.

  • Seite 8: Gewindeschneiden

    Gewindeschneiden Mit den Gewindeschneidschnellwechselfuttern besteht die Möglichkeit, Gewinde von M3 bis M 20 zu schneiden.  Das Schnellwechselfutter (1) in die Bohrspindel der Maschine einführen. Auf festen Sitz achten.  Anschließend Gewindebohrer (3) in Schnellwechseleinsatz (2) montieren.  Jetzt den Schnellwechseleinsatz (2) mit Gewindebohrer (3) in Schneidfutter (1) einsetzen. ...
  • Seite 9 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 10: Reinigung Und Pflege, Wartung Und Reparatur

    Nur Original-ALFRA-Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen ALFRA ROTABEST sollten nach ca. 250 Betriebs-stunden von unserer ALFRA Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl Lubcon Turmogearoil PE 150 300 ml sollte ebenso wie die Kohlebürsten erneuert werden.

  • Seite 11: Eg-Konformitätserklärung

    EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest 40 RL-E folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie: EN 61029-1:2009...

  • Seite 39: Explosionszeichnung Und Ersatzteillliste

    Ersatzteile / Spare Parts / Pièces de rechange / Piezas de repuesto Downloaded from www.Manualslib.com manuals search engine...
  • Seite 40 Descripción Pos. Stck. Art.-Nr. Beschreibung Description Description carcasa 189501086 Ständergehäuse housing chassis carro 189501071 Schlitten slide glissoir 189412126.230V Magnetfuß kompl. (230 V) magnetic base (230 V) socle magnétique (230 V) imán (230 V) 189412126.110V Magnetfuß kompl. (110 V) magnetic base (110 V) socle magnétique (110 V) imán (110 V) arbol del piñón...
  • Seite 41 élément de fixation de 189412069 Kabelhalter (schwarz) cable fixture sujetacable câble brida de sujeción de 189490607 Kabelbinder lacing cord attache de câble cables 6-Kt.- llave de pivotes DIN911-6 hexagon wrench key clé mâle normale Winkelschraubendreher hexagonal clip plastico 189480021 Plastik clip plastic clip clip en plastique push button for lefthand...
  • Seite 42 Ersatzteile Motor / Spare Parts Motor / Pièces de rechange du moteur / del motorPiezas de repuesto Descripción Pos. Art.Nr. Menge Beschreibung Description Description caperuza del motor 189502070 Motorkappe cap for motor housing Couvercle du moteur tornillo 4,8 x 45 189622018 Blechschraube HC 4,8x45 screw 4,8 x 45...
  • Seite 44 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 45 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 46 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 47 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 48 Stand: 04/2017 Alfra GmbH • 2. Industriestraße 10 • 68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de Downloaded from www.Manualslib.com manuals search engine...
