ALFRA ROTABEST 40 RL-E Bedienungsanleitung
Verwandte Anleitungen für ALFRA ROTABEST 40 RL-E
Inhaltszusammenfassung für ALFRA ROTABEST 40 RL-E

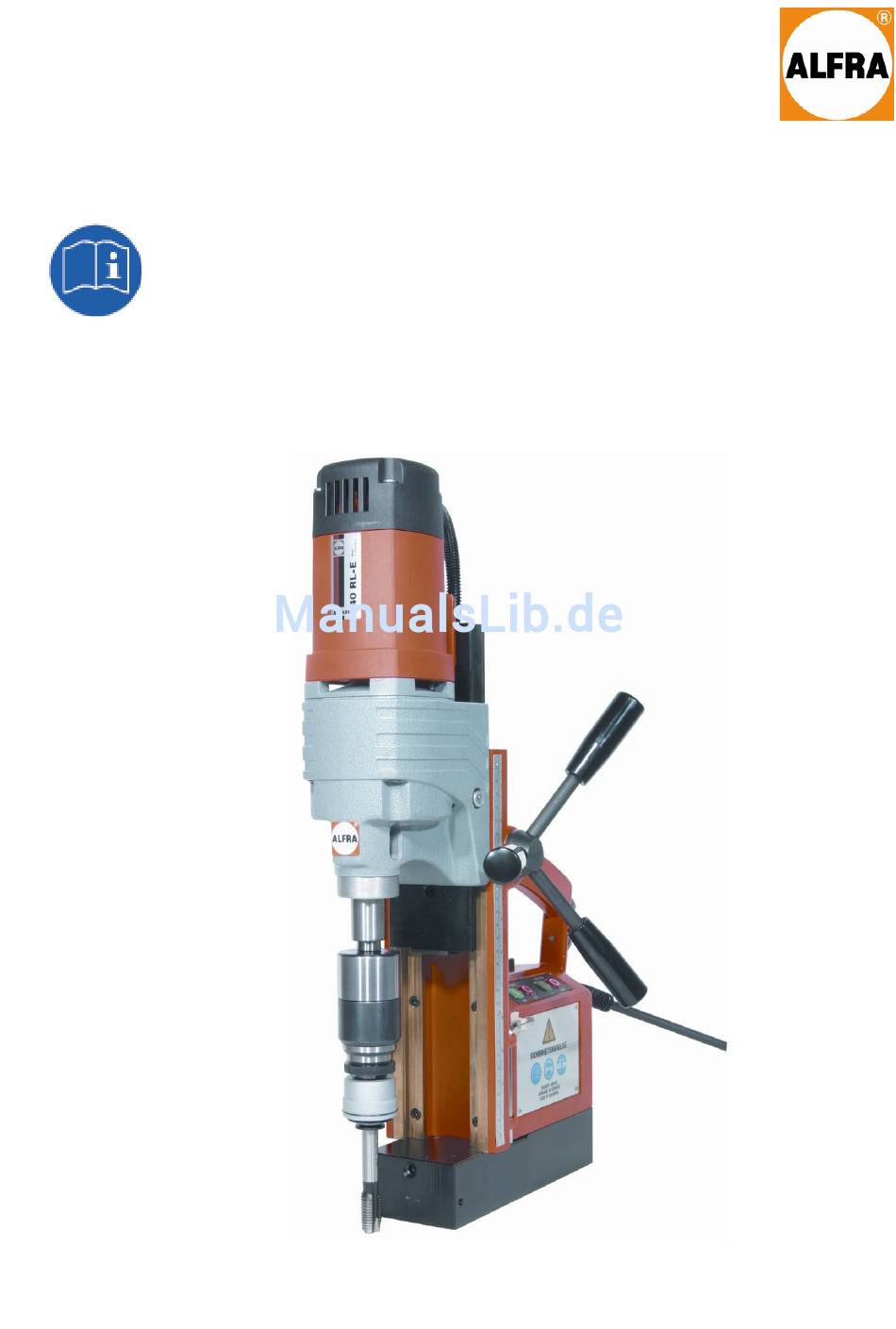

- Seite 1 ALFRA ROTABEST 40 RL – E Metallkernbohrmaschine Metal Core Drilling Machine Perceuse ROTABEST à socle magnétique Bedienungsanleitung Operation Manual Mode d’emploi...
- Seite 2 INHALTSVERZEICHNIS Seite 3 – 11 Bedienungsanleitung Seite 30 – 31 Zubehör Seite 32 – 35 Ersatzteile Index Page 12 - 21 Operation Manual Page 30 – 31 Accessories Page 32 – 35 Spare Parts Sommaire Page 21 – 29 Mode d’emploi Page 30 –...
-
Seite 3: Technische Daten
Technische Daten Artikel – Nr.: 18611 Bezeichnung: ROTABEST 40 RL-E Leistungsaufnahme: 1200 Watt Lastdrehzahl: 100-250/180-450 -min Werkzeugaufnahme: MK 2 Spannung: (siehe Typenschild) Magnethaftkraft: 16000 N Bohr Ø max. in Stahl: - Kernbohrer 40 mm - Spiralbohrer 20 mm Schnitttiefe: 50 mm... -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Antriebsmotor Drehkreuz Bedienfeld Magnetfuß Bohrspindel MK 2 Tiefenskala Inbusschrauben für Hubbereichseinstellung des Antriebmotors Spannhebel für Magnetfuß. Aussparung für Sicherheitsgurt Stellschrauben zum Justieren des Schlittens Taster für Linkslauf Drehzahlregelung... -
Seite 5: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Transportkasten Kühlmitteleinrichtung Bohrspray Spänehaken Sicherheitsgurt Inbusschlüssel 2,5 mm Inbusschlüssel 6,0 mm Zahnkranzbohrfutter 3 - 16 mm MK 2 Vor Inbetriebnahme: Bedienungsanleitung lesen Sicherheitshinweise beachten! Bestimmungsgemäße Verwendung Dieses Gerät ist bestimmt: In wettergeschützter Umgebung für den gewerblichen Einsatz in Industrie und Handwerk, zum Bohren von Materialien mit magnetisierbarer Oberfläche mit Kernbohrern, Vollbohrern und zum Schneiden von Gewinden. -
Seite 6: Sicherheitshinweise
Keine Elektro-Schweißarbeiten an dem Werkstück ausführen, auf dem die Metallkernbohrmaschine zum Einsatz kommt. Vor allen Arbeiten Kühlmitteleinrichtung (b) zur Unterstützung der Kühlung montieren. Verletzungsgefahr! Gefahr eines elektrischen Schlages Bei Arbeiten an Wand und Decke empfehlen wir das Kühlen durch ein Spray (ALFRA BIO 2000, Artikel Nr. 21010). -
Seite 7: Ein- Und Ausschalten
Ein- und Ausschalten. • Zuerst Kabel und Stecker auf Beschädigung prüfen! • Die Taste MAGNET ON betätigen, damit der Magnet haftet und der Halt des Bohrständers gewährleistet wird. • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt (f) sichern. - Seite 8 Arbeiten mit Vollbohrer. • Das Zahnkranzbohrfutter 3 -16 mm mit MK 2 Schaft ist nur zum Bohren mit Spiralbohrern geeignet. • Bohrfutter mit Adapter in die Bohrspindel einsetzen. • Spiralbohrer in Bohrfutter einsetzen und mit Bohrfutterschlüssel fest spannen. • Spiralbohrer mit MK 2 Schaft können direkt in die Bohrspindel eingesetzt werden.
- Seite 9 Motor ausschalten Taster Linkslauf betätigen – Gewindebohrer kann jetzt zurückgeführt werden danach Motor ausschalten. Der Motor dreht nur in Linksrichtung nach Betätigung des Tasters Linkslauf. d. b. nach Anhalten des Motors wird immer automatisch der Rechtslauf aktiviert.
-
Seite 10: Reinigen Und Pflegen
Arbeitshinweise. Zuerst den Kernbohrer mit Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen. Das Bohren mit ALFRA ROTABEST Kernbohrern erfordert keinen großen Kraftaufwand. Den Kernbohrer aufsetzten und Werkstück anbohren bis die ganze Schnittfläche als Kreisring ausgebildet ist. Während des Bohrvorgangs sollte der Kernbohrer ständig gekühlt werden. Optimale Kühlung ist durch unsere Kühlmitteleinrichtung (b) mittels Innenkühlung möglich. -
Seite 11: Garantie
Garantie Für ALFRA ROTABEST Metallkernbohrmaschinen leisten wir Garantie gemäß den gesetzlichen und länderspezifischen Bestimmungen (Nachweis durch Rechnung). CE Konformität Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen und normativen Dokumenten übereinstimmt: Richtlinie 89/392/EWG, 91/368/EWG DIN EN 292 T.1 u. 2 DIN EN 60204 T.1... - Seite 32 Pour fraises à carotter à tige Weldon Art.Nr. 18003 Product.- No. 18003 Nro. d’article 18003 ALFRA ROTABEST HSS Co Kernbohrer ALFRA Rota Quick HSS Co Core Cutter Fraises à carotter ALFRA ROTABEST HSS-Co Ø 12 – 40 mm Schnitttiefe 25 mm Ø 12 – 40 mm Cutting depth 25 mm Ø...
- Seite 33 ALFRA Schnellwechseleinsätze Gr. 1 ALFRA Tap Collets size 1 Dispositifs de serrage rapide ALFRA, Taille 1 # 18662 # 18662 # 18662 # 18663 # 18663 # 18663 # 18664 # 18664 # 18664 # 18678 # 18678 # 18678...
- Seite 34 Ersatzteile / Spare Parts / Pièces de rechange...
- Seite 35 Pos. Stck. Art.-Nr. 189501086 Ständergehäuse housing chassis 189501071 Schlitten slide glissoir 189411026 Magnetfuss magnet foot socle magnétique 189501072 Ritzelwelle pinion shaft arbre de pignon 189501073 Zahnstange rack crémaillère 189501060 Speichen kpl. spoke moyeux 189501074 Mess.Führungsschiene brass guide rail, lardon de glissière, 189480005C Typenschild 40 RL-E plate 40 RL-E...
