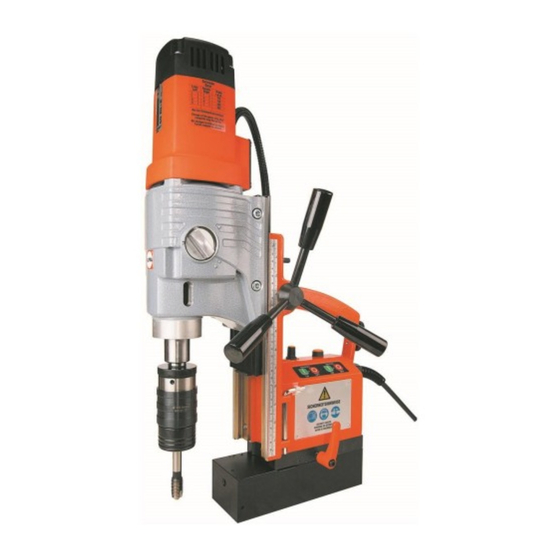

- Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi / Manual de instrucciones ALFRA ROTABEST 60 RL-E Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro magnético Art.-Nr. 18626 / Prod.-No. 18626 / N° art. 18626 / Nº de producto 18626 / N. articolo 18626...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise, Bestimmungsgemäße Verwendung Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme, MPI-System, Einstellen der Drehzahl Thermoschutz, Arbeiten mit Kernbohrern (Weldonschaft), Arbeiten mit Vollbohrern Gewindeschneiden Reinigung und Pflege, Wartung und Reparatur EG-Konformitätserklärung Explosionszeichnung und Ersatzteillliste Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions, Proper Use Technical Data, Available Accessories Description... -
Seite 3: Sicherheitshinweise, Bestimmungsgemäße Verwendung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen körperlichen... -
Seite 4: Technische Daten, Verfügbares Zubehör
Technische Daten Art.-Nr. und Bezeichnung: 18626 ROTABEST 60 RL-E Leistungsaufnahme: 1800 Watt Lastdrehzahl: 50-110 / 75-175 / 105-245 / 165-385 -min Werkzeugaufnahme: MK 3 Spannung: 230 V 50/60 Hz 110 V 50/60 Hz (je nach Typenschild) Bohr Ø max. in Stahl “... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung A ) Antriebsmotor G ) Inbusschrauben für Hubbereichseinstellung des Antriebmotors B ) Drehkreuz H ) Spannhebel für Magnetfuß. C ) Bedienfeld J ) Aussparung für Sicherheitsgurt D ) Magnetfuß K ) Stellschrauben zum Justieren des Schlittens E ) Bohrspindel MK 3 L ) Taster für Linkslauf F ) Tiefenskala M ) Drehzahlregelung... -
Seite 6: Inbetriebnahme, Mpi-System, Einstellen Der Drehzahl
(Art.-Nr. 18150). 3. Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt (f) sichern. Wir empfehlen bei diesen Arbeiten das Kühlen durch ein Spray (ALFRA BIO 4000, Artikel Nr. 21040). 4. Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten. -
Seite 7: Thermoschutz, Arbeiten Mit Kernbohrern (Weldonschaft), Arbeiten Mit Vollbohrern
Werkzeughalter AMK 3 in Bohrspindel montieren Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben. Montage der ALFRA ROTABEST Kernbohrer nach Zeichnung. Gewindestift muß Mitnehmerfläche am Kernbohrer mittig treffen. Fest anziehen. Zuerst den Kernbohrer mit Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen. -
Seite 8: Gewindeschneiden
Durch Lösen der Zylinderschrauben lässt sich der Antriebsmotor auf dem Schlitten stufenlos verstellen (für maximale Hubvergrößerung beim Einsatz mit Spiralbohrern, Bohrfuttern oder zum Gewindeschneiden). Gewindeschneiden Mit den Gewindeschneidschnellwechselfuttern besteht die Möglichkeit, Gewinde von M3 bis M 30 zu schneiden. Das Schnellwechselfutter (1) in die Bohrspindel der Maschine einführen. -
Seite 10: Reinigung Und Pflege, Wartung Und Reparatur
Nur Original-ALFRA-Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen ALFRA ROTABEST sollten nach ca. 250 Betriebs-stunden von unserer ALFRA Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl Lubcon Turmogearoil PE 150 300 ml sollte ebenso wie die Kohlebürsten erneuert werden. -
Seite 11: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest 60 RL-E folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie: EN 61029-1:2009... -
Seite 39: Explosionszeichnung Und Ersatzteillliste
Ersatzteile / Spare Parts / Pièces de rechange / Piezas de repuesto... - Seite 40 Beschreibung Description Description Descripción Pos. Stck. Art.-Nr. carcasa 189501086 Ständergehäuse housing chassis carro 189501071 Schlitten slide glissoir socle magnétique (230 V) imán (230 V) 189412127.230V Magnetfuß kompl. (230 V) magnetic base (230 V) socle magnétique (110 V) imán (110 V) 189412127.110V Magnetfuß...
- Seite 41 brida de sujeción de 189490607 Kabelbinder lacing cord attache de câble cables 6-Kt.- llave de pivotes DIN911-6 hexagon wrench key clé mâle normale Winkelschraubendreher hexagonal clip plastico 189480021 Plastik clip plastic clip clip en plastique push button for lefthand interrupteur pour rotation captador para marcha 189491701 Taster für Linkslauf...
- Seite 42 Ersatzteile Motor / Spare Parts Motor / Pièces de rechange du moteur / del motorPiezas de repuesto...
- Seite 44 manguito de needle bearing Roulement à aiguilles 189601020 Nadelhülse HK 0810 aguja coupling, cpl. Accouplement acoplo compl. 189813044 Kupplung, kpl. complet intermediate shaft 1 Arbre intermédiaire 1 árbol intermedio 1 189813039 Zwischenwelle 1 feather key Clavette parallèle chaveta de ajuste 189601040 Passfeder piñón del acoplo...
- Seite 48 Stand: 04/2017 Alfra GmbH • 2. Industriestraße 10 • DE-68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de...
