- Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi / Manual de instrucciones ALFRA ROTABEST Piccolo 35/50 X Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro electromagnético Art.-Nr. 18701 / Prod.-No. 18701 / N° art. 18701 / Nº de producto 18701...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières / Índice Sicherheitshinweise, Bestimmungsgemäße Verwendung, Technische Daten, Verfügbares Zubehör, Gerätebeschreibung, Vor Inbetriebnahme Inbetriebnahme, Signal LED, M , Deaktivieren des lesen und OTOR Sensors und des automatischen M , Arbeiten mit aufbewahren! Seite 3 OTOR Kernbohrern, Arbeiten mit Vollbohrern, Reinigung und Pflege, Wartung und Reparatur, EG-Konformitätserklärung,...
-
Seite 3: Sicherheitshinweise
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen körperlichen... -
Seite 4: Technische Daten
Technische Daten Art.-Nr. und Bezeichnung: 18701 Rotabest Piccolo 35/50 X Leistungsaufnahme: 1100 Watt Lastdrehzahl: -min ¾“ Weldon Werkzeugaufnahme: 19 mm Weldon Kühlmittelzufuhr: Integriert Spannung: 230 V 50/60 Hz Bohr Ø max. in Stahl ½“ – 1 “ - Kernbohrer: 12 - 35 mm 8 ⁄... -
Seite 5: Gerätebeschreibung

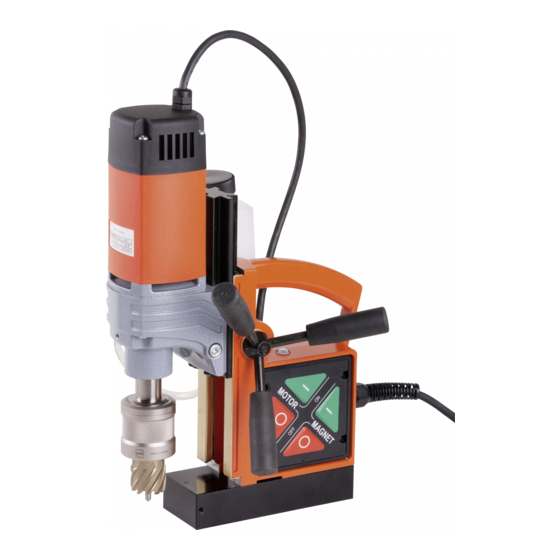

Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld mit den großen Tasten können der Elektromagnet und der Motor ein- und ausgeschaltet werden. Die LED über dem Bedienfeld zeigt den Betriebszustand der Maschine an. Eine sich selbst justierende Schwalbenschwanzführung, an der der Motor befestigt ist, kann über das Drehkreuz in der Höhe verstellt werden. - Seite 6 Für nicht magnetisierbare Materialien verwenden Sie bitte die Rotabest Vacubest Vakuumanlage (Art.-Nr. 18150). Bei Arbeiten an Wänden und Decken die Bohreinheit mit dem Sicherheitsgurt sichern. Bei diesen Arbeiten empfehlen wir das Kühlen mit einem Spray, z. B. Alfra BIO 4000, Artikel Nr. 21040.
-
Seite 7: Deaktivieren Des Sensors Und Des Automatischen Motor Not Aus
Signal-LED Die LED über dem Bedienfeld signalisiert den Zustand der Maschine und die Haftung des Magneten. Magnet aus. LED aus Motor aus. Magnet an und ausreichende Haftkraft. LED grün Motor kann beliebig ein- / ausgeschaltet werden. Magnet an und sehr geringe Haftkraft. Arbeiten Sie nur mit sehr niedrigem Vorschub! LED rot Motor kann beliebig ein- / ausgeschaltet werden. - Seite 8 Um den Sensor und dessen Schutzfunktionen kurzzeitig zu deaktivieren, drücken Sie die Taste MOTOR OFF für 2 Sekunden. Sobald die LED nicht mehr leuchtet, können Sie den Motor einschalten. Hierbei wird auch die M -Funktion deaktiviert. OTOR Verletzungsgefahr! Ausschließlich der Anwender ist für einen sachgerechten, sicheren Umgang mit der Kernbohrmaschine verantwortlich.
-
Seite 9: Arbeiten Mit Kernbohrern
Arbeiten mit Kernbohrern Schnellwechselaufnahme nur auf der planen Spannfläche des Kernbohrers nutzen. Zentrier- und Auswerferstift durch den Kopf des Kernbohrers schieben. Plane Spannfläche des Kernbohrers an der Markierung im Drehring ausrichten und den Drehring der Schnellwechselaufnahme vollständig nach rechts drehen, um den Spannstein zu öffnen. ... -
Seite 10: Reinigung Und Pflege
Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Nur Original-ALFRA-Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Alfra Rotabest Metallkernbohrmaschinen sollten nach ca. 250 Betriebsstunden von unserer Alfra Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl (Lubcon, Turmogearoil PE 150 300 ml) sollte ebenso wie die Kohlebürsten erneuert werden. - Seite 11 EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest Piccolo 35/50 X folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie:...
- Seite 30 Zubehör / Accessories / Accessoires Alfra Rotabest HSS Co Kernbohrer Alfra Rota Quick HSS Co Core Cutter Fraises à carotter Alfra Rotabest HSS-Co Ø 12 –32 mm Ø 12 – 32 mm Ø 12 – 32 mm Schnitttiefe 25 mm...
- Seite 31 Kühlmitteleinrichtung Coolant unit Dispositif de lubrification Nro. d’article 189412029 Artikel-Nr. 189412029 Product-No. 189412029 Alfra Bio 4000 Schneid- und Bohrspray Alfra Bio 4000 Cutting Oil Aérosol de lubrifiant de coupe et de perçage Artikel-Nr. 21040 Product-No. 21040 Alfra Bio 4000 Nro. d’article 21040 Alfra Magnet Späneheber...
- Seite 42 Ersatzteile / Spare parts / Pièces de rechange / Piezas de recambio...
- Seite 43 Pos. Menge Art.-Nr. Beschreibung Description Pos. Qty. Prod.-No. 189412077 Ständergehäuse RB35X RAL2004 housing RB35X 189412068 Stecklinse lens 189301003 Zahnstange rack 189414086 Schlitten slide 189501076 Befestigungsstein motor fixing block DIN7981-M2,9X16 Linsenkopfblechschraube pan head tapping screw DIN125-A4,3-140HV-ST Scheibe washer 189401056 Folienabdeckung foil cover 189401060 Winkel-Flachsteckhülsen (rot) angle receptacle for tabs (red)
- Seite 46 Änderungen vorbehalten Subject to modifications Sous réserve de modifications Sin previo aviso...
- Seite 47 Menge Pos. Art.-Nr. Beschreibung Description Description Qty. 189622018 Blechschraube screw vis à tôle 189502050 Motorkappe cap for motor housing couvercle du moteur Motorgehäuse (kpl.) 189302200 motor housing, (compl.) carcasse de moteur (compl.) RAL 2004 189502057 O-Ring o-ring joint torique 189812011 Rillenkugellager deep groove ball bearing roulement à...
