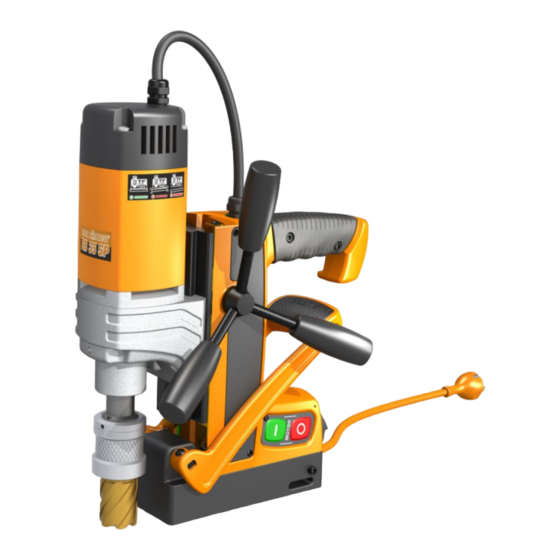

- Seite 1 Bedienungsanleitung / Operation manual / Mode d‘emploi / Manual de instrucciones ALFRA ROTABEST RB 35 SP Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro magnético Art.-Nr. 18801 / Prod.-No. 18801 / N° art. 18801 / Nº de producto 18801...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise, Bestimmungsgemäße Verwendung Technische Daten, Verfügbares Zubehör Gerätebeschreibung Inbetriebnahme Magnetsensor-LED, M , Deaktivierung des Sensors und des M OTOR OTOR Motor-LED auf dem Bedienfeld, Kohlebürstenverschleißkontrolle Arbeiten mit Kernbohrern Besonderheiten im Umgang mit schaltbaren Permanentmagneten Wartung und Inspektion EG-Konformitätserklärung Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Contents Safety Instructions, Proper Use Technical Data, Available Accessories... -
Seite 3: Sicherheitshinweise, Bestimmungsgemäße Verwendung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie auf, um bei Bedarf darin nachschlagen zu können. Sicherheitshinweise Beim Arbeiten mit dieser Maschine entstehen durch unsachgemäße Handhabung und/oder schlechte Wartung beträchtliche Gefahren, die zur Zerstörung der Maschine und zu schweren Unfällen mit erheblichen körperlichen... -
Seite 4: Technische Daten, Verfügbares Zubehör
Technische Daten Art.-Nr. und Bezeichnung: 18801 Rotabest RB 35 SP Leistungsaufnahme: 1100 Watt Lastdrehzahl: -min ¾“ Weldon Werkzeugaufnahme: 19 mm Weldon Spannung: 230 V 50/60 Hz 110 V 50/60 Hz (je nach Typenschild) Bohr Ø max. in Stahl ½“ – 1 “... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Die Magnetkernbohrmaschine kann durch den eingebauten mechanisch schaltbaren Permanentmagneten an ferromagnetischen Werkstücken befestigt werden. Hierfür muss der Hebel des Magneten herunter gedrückt werden und die Sicherheitslasche korrekt einrasten. Über das Bedienfeld mit den großen Tasten kann der Motor ein- und ausgeschaltet werden. Die Maschine verfügt über zwei LED: Die Magnetsensor-LED auf dem Gehäuse zeigt den Betriebszustand des Motors und die Haftkraft des Magneten an. -
Seite 6: Inbetriebnahme
Inbetriebnahme Sie erhalten eine vollständig montierte Metallkernbohrmaschine sowie eine detaillierte Bedienungsanleitung. Bitte prüfen Sie bei Erhalt der Ware deren Zustand auf mögliche Transportschäden und den Lieferumfang auf Vollständigkeit. Wenden Sie sich bei Problemen bitte umgehend an den Hersteller. Vor dem ersten Gebrauch unbedingt die Bedienungsanleitung lesen! Zuerst Kabel und Stecker auf Beschädigung prüfen, dann den Netzstecker einstecken. -
Seite 7: Magnetsensor-Led Auf Dem Gehäuse
Magnetsensor-LED auf dem Gehäuse Auf dem Gehäuse der Maschine befindet sich eine Magnetsensor-LED, die den Betriebszustand der Maschine und die Haftung des Magneten anzeigt. Magnet aus LED aus Motor aus Magnet an und ausreichende Haftkraft LED grün Motor kann beliebig ein-/ausgeschaltet werden Magnet an und sehr geringe Haftkraft;... -
Seite 8: Motor-Led Auf Dem Bedienfeld, Kohlebürstenverschleißkontrolle
Hierbei wird auch die M -Funktion deaktiviert. OTOR Verletzungsgefahr. Ausschließlich der Anwender ist für einen sachgerechten, sicheren Umgang mit der Kernbohrmaschine verantwortlich. Nach beendetem Bohrvorgang können Sie den Motor wie gewohnt ausschalten. Die Maschine befindet sich nun wieder im normalen Modus mit Sensorschutzfunktion. Motor-LED auf dem Bedienfeld Die Motor-LED auf dem Bedienfeld signalisiert neben dem Betriebszustand des Motors auch dessen Temperatur sowie den Zustand der Kohlebürsten. -
Seite 9: Arbeiten Mit Kernbohrern
Arbeiten mit Kernbohrern Schnellwechselaufnahme nur auf der planen Spannfläche des Kernbohrers nutzen. Zentrier- und Auswerferstift durch den Kopf des Kernbohrers schieben. Plane Spannfläche des Kernbohrers an der Markierung im Drehring ausrichten und den Drehring der Schnellwechselaufnahme vollständig nach rechts drehen, um den Spannstein zu öffnen. ... -
Seite 10: Besonderheiten Im Umgang Mit Schaltbaren Permanentmagneten
Besonderheiten im Umgang mit schaltbaren Permanentmagneten Auf der Unterseite der Metallkernbohrmaschine befindet sich die Magnethaftfläche, welche die Haftkraft im aktivierten Zustand über den Magnetfluss erzeugt. Der Magnet lässt sich durch Herunterdrücken des Hebels unabhängig von der Netzspannung aktivieren. Zum Lösen die schwarze Sicherheitslasche mit dem Handballen hineindrücken und den Hebel nach oben ziehen. -
Seite 11: Wartung Und Inspektion
alle Gleitflächen reinigen, erneut ölen und die Vorspannung des Schlittens einstellen Jährlich… Getriebeöl oder Getriebefett erneuern Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. Nur Original-ALFRA-Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. -
Seite 12: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB 35 SP folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie:... -
Seite 13: Safety Instructions, Proper Use
Dear customer, Thank you for purchasing an ALFRA product. Read these operation instructions closely before using your device for the first time and keep them for later reference. Safety Instructions During work with this machine, improper handling and/or poor maintenance result in significant hazards which can lead to destruction of the machine and serious accidents with considerable injuries. -
Seite 14: Technical Data, Available Accessories
Technical Data Prod.-no. and designation: 18801 Rotabest RB 35 SP Power consumption: 1100 Watt On-load speed: 450 rpm ¾“ Weldon Tool holder: 19 mm Weldon Voltage: 230 V 50/60 Hz 110 V 50/60 Hz (according to type plate) Max. drilling Ø in steel ½“... -
Seite 15: Description
Desciption The magnetic core drilling machine can be attached to ferromagnetic work pieces using the installed mechanically switchable permanent magnet. For this purpose, the magnetic lever must be pressed downwards and the safety tab must latch into place correctly. The motor can be switched on and off using the large keys on the operator panel. -
Seite 16: Start-Up
Start-up You receive a completely assembled magnetic core drilling machine and detailed operation manual. Please check the condition of the goods on receipt for any transport damage, and make sure the delivery is complete. Otherwise contact the manufacturer immediately. Always read the operation manual before using the device for the first time! First, check the cable and plug for damage, then insert the plug in the mains socket. -
Seite 17: Otor Emergency Stop
Magnet Sensor LED on the Housing A magnet sensor LED showing the state of the machine and the adhesive force of the magnet is situated on the housing of the drilling machine. Magnet off LED off Motor off Magnet on and sufficient holding force LED green Motor can be switched on/off as required Magnet on and very low holding force ;... -
Seite 18: Motor Led On The Operating Panel, Carbon Brush Wear Control
The M function is also deactivated. OTOR MERGENCY Risk of injury. The user bears sole responsibility for the proper, safe handling of the core drilling machine. After completion of the drilling process, turn off the motor as usual. The machine is now back in normal mode with its sensor safety function. -
Seite 19: Working With Core Drills
Working with Core Drills Only use quick-change tool holder on the flat clamping face of the core drill. Push the centring and ejecting pin through the core drill head. Align the flat clamping face of the core drill on the marking in the swivel and turn the swivel of the quick-change tool holder completely clockwise to open the tensioning block. -
Seite 20: Special Information On Handling Switchable Permanent Magnets
Special Information on Handling Switchable Permanent Magnets The magnetic surface is located on the underside of the magnetic core drilling machine and generates the magnetic holding force through magnetic flux when activated. The magnet can be activated independently of the mains voltage by pressing the lever down. -
Seite 21: Maintenance And Inspection
Maintenance, testing and repair work may only be carried out by qualified electricians according to the regulations valid in the respective country. Only use genuine ALFRA spare parts. An overview of spare parts can be found at the end of this operation manual. -
Seite 22: Ce Declaration Of Conformity
EC Declaration of conformity Herewith we, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim declare that the metal core drilling machine ALFRA Rotabest RB 35SP corresponds to the following directives: Machinery Directive: 2006/42/EC Low Voltage Directive: 2006/95/EC Electro-magnetic compatibility (EMC): 2004/108/EC RoHs Directive: 2011/65/EU... -
Seite 23: Consignes De Sécurité, Utilisation Conforme À L'usage Prévu
Cher client, ALFRA vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre appareil et gardez-le pour vous y référer ultérieurement. Consignes de sécurité Des risques considérables peuvent se produire sur la machine à cause d'une manipulation non conforme et / ou d'une mauvaise maintenance et entraîner une destruction de la machine ainsi que des dommages corporels... -
Seite 24: Données Techniques, Accessoires Disponibles
Données techniques N° art. et désignation : 18801 Rotabest RB 35 SP Puissance absorbée : 1100 watts Rotation en charge : -min ¾“ Weldon Prise d'outil : 19 mm Weldon Tension : 230 V 50/60 Hz 110 V 50/60 Hz (selon la plaque signalétique) -
Seite 25: Description De L'appareil
Description de l'appareil La perceuse à socle magnétique peut être fixée sur des pièces ferromagnétiques en utilisant l’aimant permanent commutable installé dans la machine. Pour fixer la perceuse le levier de l'aimant doit être enfoncé et la languette de sécurité doit être correctement enclenchée. Le moteur peut être allumé ou éteint par le tableau de commande équipé... -
Seite 26: Mise En Service
Mise en service Vous recevez une perceuse à socle magnétique complètement assemblée et un manuel d'utilisation détaillé. Veuillez contrôler l'état de la marchandise sur des éventuels dommages dus au transport et le contenu exhaustif de la commande dès réception de la marchandise. Contactez immédiatement le fabricant en cas de problème. Lire impérativement le manuel d'utilisation avant la première utilisation ! Vérifier tout d'abord si les câbles et les connecteurs sont endommagés et brancher le connecteur réseau. -
Seite 27: Oteur Arret D'urgence
LED du capteur magnétique sur la carcasse La LED du capteur magnétique située sur la carcasse de la perceuse indique l'état de la machine ainsi que l'adhérence de l’aimant. Aimant éteint LED éteinte Moteur éteint Aimant activé et adhérence suffisante LED verte Le moteur peut au choix être allumé/éteint Aimant activé... -
Seite 28: Led Du Moteur Sur Le Tableau De Commande, Contrôle D'usure Des Charbons
D’U Dans ce cas-là, la fonction M sera également désactivée. OTEUR RRET RGENCE Risque de blessures. L’utilisateur est le seul responsable d'une manipulation conforme et sécurisée de la perceuse à socle magnétique. Après avoir effectué votre perçage arrêtez le moteur comme indiqué. Les fonctions de protection sont automatiquement ré-désactivées et la perceuse est en mode normal. -
Seite 29: Pour Des Travaux Avec Des Forets Hélicoïdaux
Pour des travaux avec les fraises à carotter Utiliser le porte-outil uniquement sur la surface de serrage plane de la fraise à carotter. Insérez le pointeau de centrage et d’éjection par la tête de la fraise. Orienter la surface plane de serrage de la fraise avec le marquage de la bague pivotante et tourner complètement la bague vers la droite pour ouvrir le bloc de serrage. -
Seite 30: Particularités Lors De La Manipulation Des Aimants Permanents Commutables
Particularités lors de la manipulation des aimants permanents commutables La surface adhérente de l’aimant se trouve sur la face inférieure de la perceuse et produit l'adhérence par le flux magnétique lorsque l’aimant est activé. Celui peut être activé indépendamment de la tension réseau en abaissant le levier. -
Seite 31: Maintenance Et Contrôle
Seuls les électriciens sont habilités à entretenir, vérifier et réparer l'appareil conformément aux prescriptions légales en vigueur dans le pays. Utiliser uniquement les pièces de rechange d'origine ALFRA. Nomenclature des pièces de rechange à la fin du présent manuel d'utilisation. -
Seite 32: Déclaration Ce De Conformité
Alfra GmbH 2. Industriestr. 10 D - 68766 Hockenheim déclarons que la perceuse à socle magnétique ALFRA Rotabest RB 35SP est conforme aux directives ci-après : Directive sur les machines : 2006/42/CE Directive « Basse tension » : 2006/95/CE Compatibilité électromagnétique (CEM) : 2004/108/CE Directive RoHs: 2011/65/UE Les normes suivantes ou les documents normatifs ont été... -
Seite 33: Indicaciones De Seguridad, Uso Conforme Al Empleo Previsto
Estimado cliente, le agradecemos que se haya decidido por un producto ALFRA. Lea con atención estas instrucciones de uso antes de usar su nuevo aparato por primera vez, y guárdelas para consultas futuras. Indicaciones de seguridad Al trabajar con esta máquina se generan, ante una manipulación indebida y / o mantenimiento deficiente, considerables peligros que pueden conducir a graves accidentes con considerables lesiones físicas y deterioro de... -
Seite 34: Datos Técnicos, Accesorios Disponibles
Datos técnicos Artículo Nº y denominación: 18801 Rotabest RB 35 SP Consumo de potencia: 1100 Watt Revoluciones de carga: 450 r.p.m. ¾“ Weldon Asiento de la herramienta: 19 mm Weldon Tensión: 230 V 50/60 Hz 110 V 50/60 Hz (según la placa de características) Perforación Ø... -
Seite 35: Descripción Del Dispositivo
Descripción del dispositivo La perforadora sacanúcleos puede ser fijada a piezas ferromagnéticas con el iman permanente conmutable mecánicamente empotrado en la máquina. Para ello se debe presionar la palanca de los imanes hacia abajo y la pletina de seguridad encastrar correctamente. A través del panel de mando con grandes teclas se puede conectar y desconectar el motor. -
Seite 36: Puesta En Servicio
Puesta en servicio Usted recibe una perforadora sacanúcleos completamente montada y un detallado manual de instrucciones. Por favor compruebe el estado de la mercancía a cualquier daño de transporte y a la integridad del volumen de suministro. En caso contrario contacte inmediatamente con el fabricante. ¡Antes del primer uso leer imprescindiblemente el manual de instrucciones! Primero comprobar si existen daños en el cable y la clavija y enchufarlo a la red. -
Seite 37: Automatica Del Motor
LED Sensor de imán en la carcasa El LED sensor de imán en la carcasa de la máquina señaliza el estado de la máquina y la adherencia del imán. Imán off LED off Motor off Imán on y suficiente fuerza de adherencia LED verde El motor puede ser conectado/desconectado a voluntad Imán on y fuerza de adherencia muy reducida... -
Seite 38: Arada De Emergencia Del Motor
En este caso también se desactiva la función de P ARADA MERGENCIA OTOR Peligro de lesiones. Exclusivamente el usuario es responsable de una manipulación correcta y segura de la perforadora sacanúcleos. Después de completar el proceso de perforación, debe desactivar la función de protección, al presionar el botón de apagado. -
Seite 39: Trabajar Con Perforadoras Sacanúcleos
Trabajar con broca sacanúcleos Utilizar alojamientos de cambio rápido solo sobre la superficie de sujeción plana de la broca sacanúcleos. Empujar el pasador de centrado y de expulsión a través del cabezal de la perforadora de núcleo. Alinear la superficie de sujeción plana de la perforadora sacanúcleos en la marcación del anillo giratorio y girar el anillo giratorio del alojamiento de cambio rápido, completamente hacia la derecha para abrir la pieza de sujeción. -
Seite 40: Particularidades En La Manipulación Con Imanes Permanentes Conmutables
Particularidades en la manipulación con imanes permanentes conmutables En el lado inferior de la perforadora sacanúcleos magnética se encuentra la superficie de adherencia magnética la cual en estado activado generan una fuerza de adhesión a través del flujo magnético. El imán permite activarse independientemente de la tensión de la red presionando hacia abajo la palanca. -
Seite 41: Mantenimiento E Inspección
Mantener, comprobar y reparar solo puede ser realizado por profesionales electricistas de acuerdo a las normas vigentes en el país correspondiente. Emplear únicamente repuestos ALFRA. Sinopsis de repuestos al final de estas instrucciones de servicio. -
Seite 42: Declaración Ce De Conformidad
Por la presente, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim Alemania declara que el taladro magnético ALFRA Rotabest RB 35SP cumple las siguientes directivas: Norma para máquinas: 2006/42/CE Directiva para baja tensión: 2006/95/CE Compatibilidad magnética (CEM): 2004/108/CE Norma para RoHs: 2011/65/UE Se han aplicado las siguientes normas o documentos normativos: Norma para máquinas:... - Seite 43 VKS 125 PSG4 Wenn Sie mehr über diese oder andere Produkte erfahren möchten, fragen Sie Ihren ALFRA-Händler oder besuchen Sie uns auf unserer Homepage, auf Facebook oder auf YouTube. For more information on these or further products, contact your ALFRA distributor or visit our homepage.
- Seite 44 Stand: 04/2017 Alfra GmbH • 2. Industriestraße 10 • DE-68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax.: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de...
