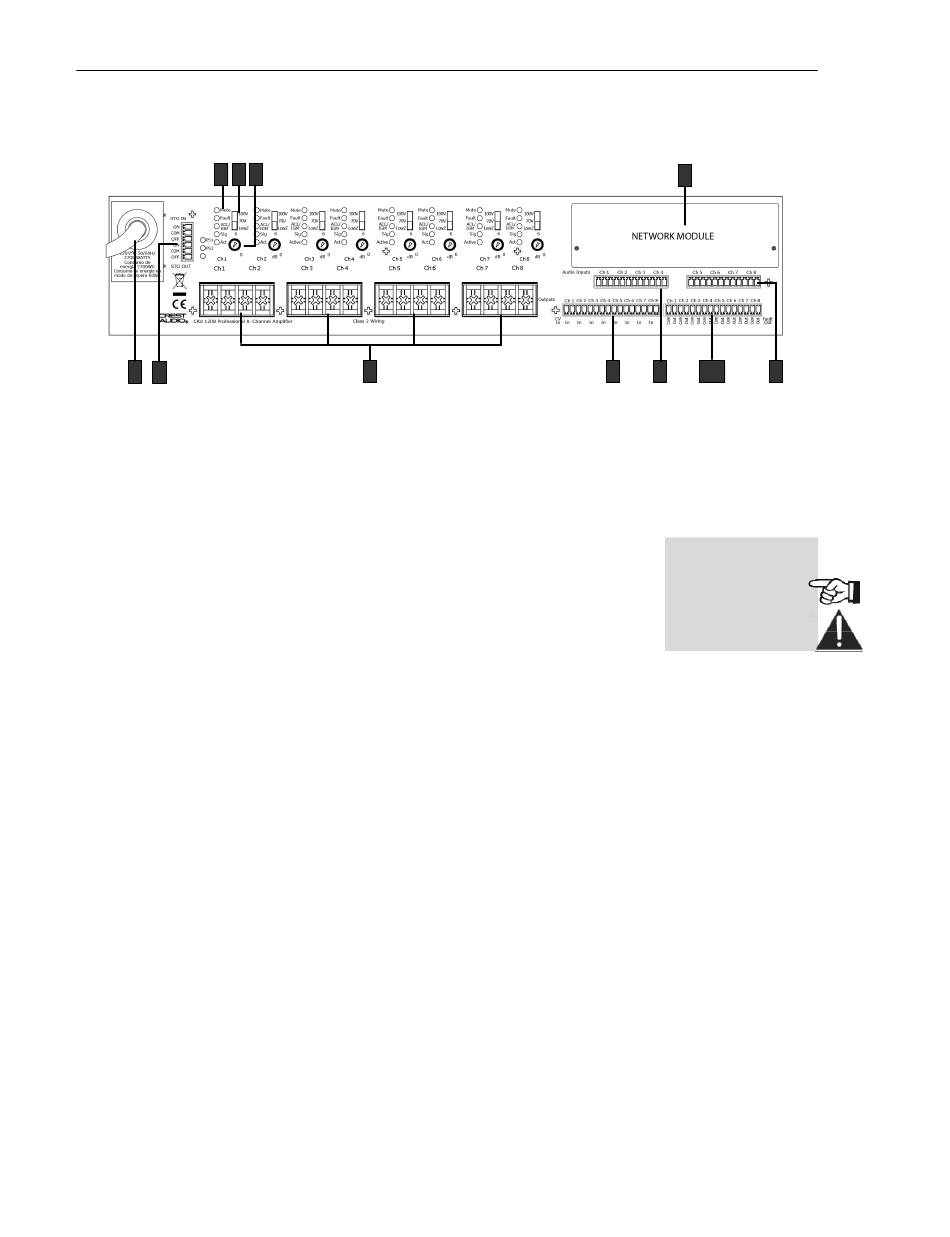

Rear Panel
3 4 5
1 2
1. Netzkabel
Siehe Anhang für die Anforderungen an die Wechselstromlast und die Nennleistungen der
Leistungsschalter.
2. STO-Anschlüsse
Diese Anschlüsse können mit einem Kontaktschluss für Remote Einschalten / Kabel
verbunden werden aus und zu anderen CKd / Ci / Cki / CK-Verstärkern zum sequentiellen
Einschalten (STO). Siehe Seite 12.
3. Status-LEDs auf der Rückseite
Identisch mit den Statusanzeigen der Frontplatte.
4. Kanalmodus- / Verstärkungsschalter „100V / 70V / Low Z"
Dieser Schalter stellt die Verstärkungsstruktur des Verstärkers auf eine konstante
Spannung von 70 V ein (1,414 V Empfindlichkeit) oder konstante Spannung "100 V" (2,0
V Empfindlichkeit) oder Konstante Verstärkung "Low Z" (x40-Einstellungen). Dieser
Schalter legt auch Schwellenwerte fest für IGM und ACL entsprechend. In den Modi
„100V" oder „70V" werden die 70Hz, 3 Hochpassfilter (Standardeinstellung) wird
automatisch aktiviert. In "LowZ" -In diesem Modus ist der HPF deaktiviert
(Standardeinstellung). Siehe Seite 14.
5. Kanalabschwächer
Jeder Kanal verfügt über einen Abschwächer, um die Kanalausgabe einzustellen von -∞
bis 0 dB. Bei Einstellung auf -∞ ist der Kanal deaktiviert und die Die Active-LED erlischt.
Um die Leistung und die thermische Leistung zu verbessern, Es wird empfohlen, nicht
verwendete Kanäle zu deaktivieren.
6. Verstärker-Ausgangsanschlüsse
Sperrleisten bieten Ausgangsanschlüsse für Lautsprecherpegel. Hoch an diesen
Klemmen liegen Spannungen an. Schutzabdeckungen sind unter der Voraussetzung. Zur
Herstellung der Barriere können blanke Draht- oder Kabelschuhe verwendet werden
Streifenverbindungen. Weitere Informationen finden Sie im Abschnitt
Ausgangsverbindungen Information.
7. Steuerspannungseingänge
Jeder Kanal verfügt über einen Steuerspannungseingang. Mit einem 1K Ohm
Potentiometer über die +/- Klemmen, diese Eingänge (standardmäßig) regeln Sie die
Lautstärke des entsprechenden Verstärkerkanals. Diese Eingänge können mit NexSys
oder der NWare-Software weiter programmiert werden.
CKd Series Owners Manual v1e
6
CKd Bedienungsanleitung
9
7
8
10
8
LED-Anzeigen auf der
Rückseite unterstützen
bei der
Fehlerbehebung von
die Rückseite des
Regals.
