CKd Bedienungsanleitung
5
1
2
3 4 6

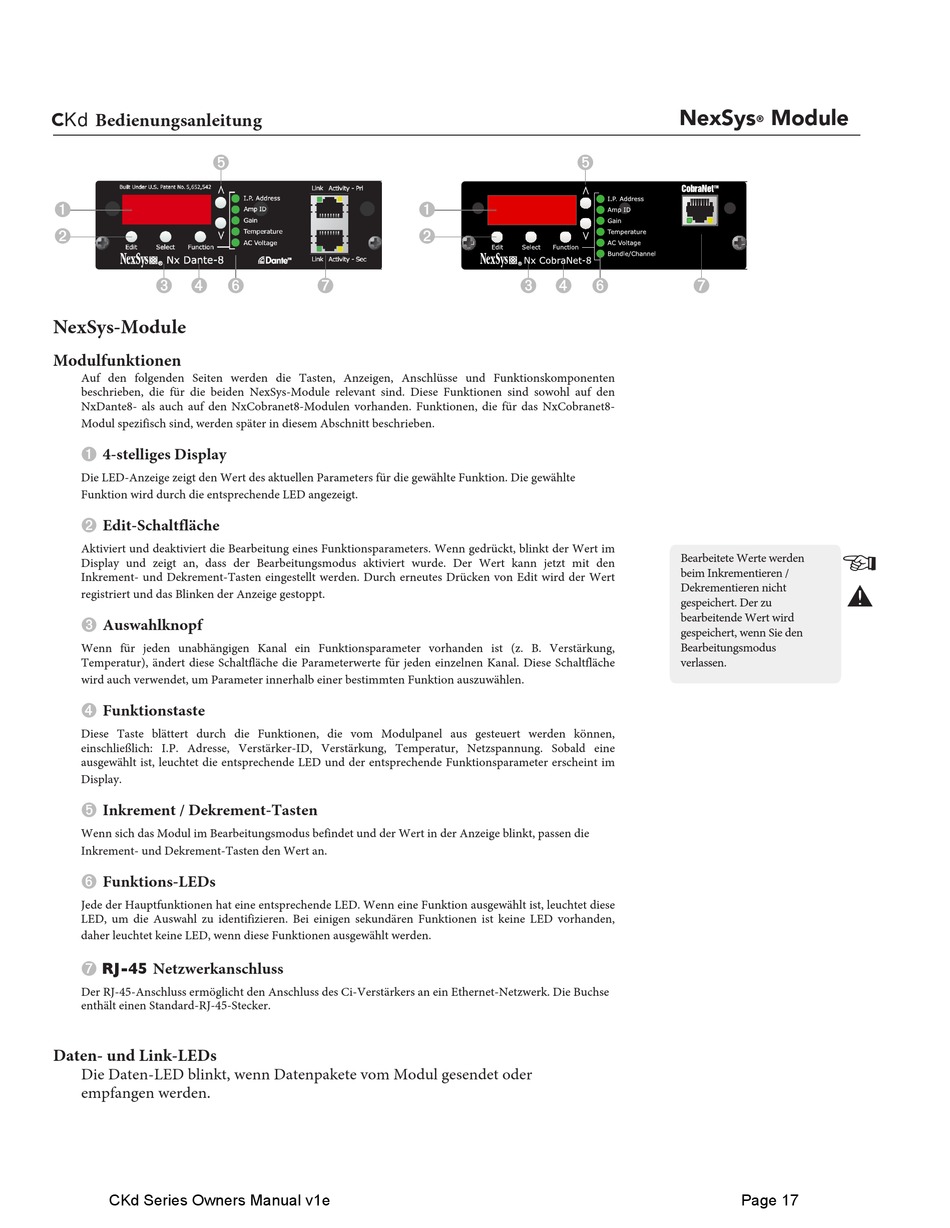

NexSys-Module
Modulfunktionen
Auf den folgenden Seiten werden die Tasten, Anzeigen, Anschlüsse und Funktionskomponenten
beschrieben, die für die beiden NexSys-Module relevant sind. Diese Funktionen sind sowohl auf den
NxDante8- als auch auf den NxCobranet8-Modulen vorhanden. Funktionen, die für das NxCobranet8-
Modul spezifisch sind, werden später in diesem Abschnitt beschrieben.
4-stelliges Display
1
Die LED-Anzeige zeigt den Wert des aktuellen Parameters für die gewählte Funktion. Die gewählte
Funktion wird durch die entsprechende LED angezeigt.
Edit-Schaltfläche
2
Aktiviert und deaktiviert die Bearbeitung eines Funktionsparameters. Wenn gedrückt, blinkt der Wert im
Display und zeigt an, dass der Bearbeitungsmodus aktiviert wurde. Der Wert kann jetzt mit den
Inkrement- und Dekrement-Tasten eingestellt werden. Durch erneutes Drücken von Edit wird der Wert
registriert und das Blinken der Anzeige gestoppt.
Auswahlknopf
3
Wenn für jeden unabhängigen Kanal ein Funktionsparameter vorhanden ist (z. B. Verstärkung,
Temperatur), ändert diese Schaltfläche die Parameterwerte für jeden einzelnen Kanal. Diese Schaltfläche
wird auch verwendet, um Parameter innerhalb einer bestimmten Funktion auszuwählen.
Funktionstaste
4
Diese Taste blättert durch die Funktionen, die vom Modulpanel aus gesteuert werden können,
einschließlich: I.P. Adresse, Verstärker-ID, Verstärkung, Temperatur, Netzspannung. Sobald eine
ausgewählt ist, leuchtet die entsprechende LED und der entsprechende Funktionsparameter erscheint im
Display.
Inkrement / Dekrement-Tasten
5
Wenn sich das Modul im Bearbeitungsmodus befindet und der Wert in der Anzeige blinkt, passen die
Inkrement- und Dekrement-Tasten den Wert an.
Funktions-LEDs
6
Jede der Hauptfunktionen hat eine entsprechende LED. Wenn eine Funktion ausgewählt ist, leuchtet diese
LED, um die Auswahl zu identifizieren. Bei einigen sekundären Funktionen ist keine LED vorhanden,
daher leuchtet keine LED, wenn diese Funktionen ausgewählt werden.
RJ-45 Netzwerkanschluss
7
Der RJ-45-Anschluss ermöglicht den Anschluss des Ci-Verstärkers an ein Ethernet-Netzwerk. Die Buchse
enthält einen Standard-RJ-45-Stecker.
Daten- und Link-LEDs
Die Daten-LED blinkt, wenn Datenpakete vom Modul gesendet oder
empfangen werden.
CKd Series Owners Manual v1e
1
2
7
NexSys
5
3 4 6
7
Bearbeitete Werte werden
beim Inkrementieren /
Dekrementieren nicht
gespeichert. Der zu
bearbeitende Wert wird
gespeichert, wenn Sie den
Bearbeitungsmodus
verlassen.
Module
®
+
a
Page 17
