Modulinstallation
Es gibt zwei Module, über die ein CKd-Verstärker an ein NexSys-Netzwerk angeschlossen werden kann -
das NxDante8-Modul und das NxCobranet8-Modul. Obwohl sie unterschiedliche Funktionssätze haben,
dienen beide der Netzwerkfunktion. Aus diesem Grund werden sie gemeinsam als "NexSys-
Netzwerkmodule" bezeichnet. Der Installationsvorgang ist für beide gleich.
1. Entfernen Sie die leere Abdeckung, die den CKd-Modulschacht abdeckt, indem Sie die
Schrauben an beiden Seiten der Abdeckung entfernen. Bewahren Sie diese Schrauben auf, da
sie zum Befestigen des Netzwerkmoduls benötigt werden.
2. Im freigelegten Modulschacht sollten Sie den Flachbandkabelstecker auf der Leiterplatte des
Verstärkers sehen. Beachten Sie die Art und Weise, in der der Stecker verkeilt ist, und
positionieren Sie das Flachbandkabel entsprechend. Stecken Sie das Kabel in den Stecker,
wobei das gegenüberliegende Ende aus dem Modulschacht herausragt.

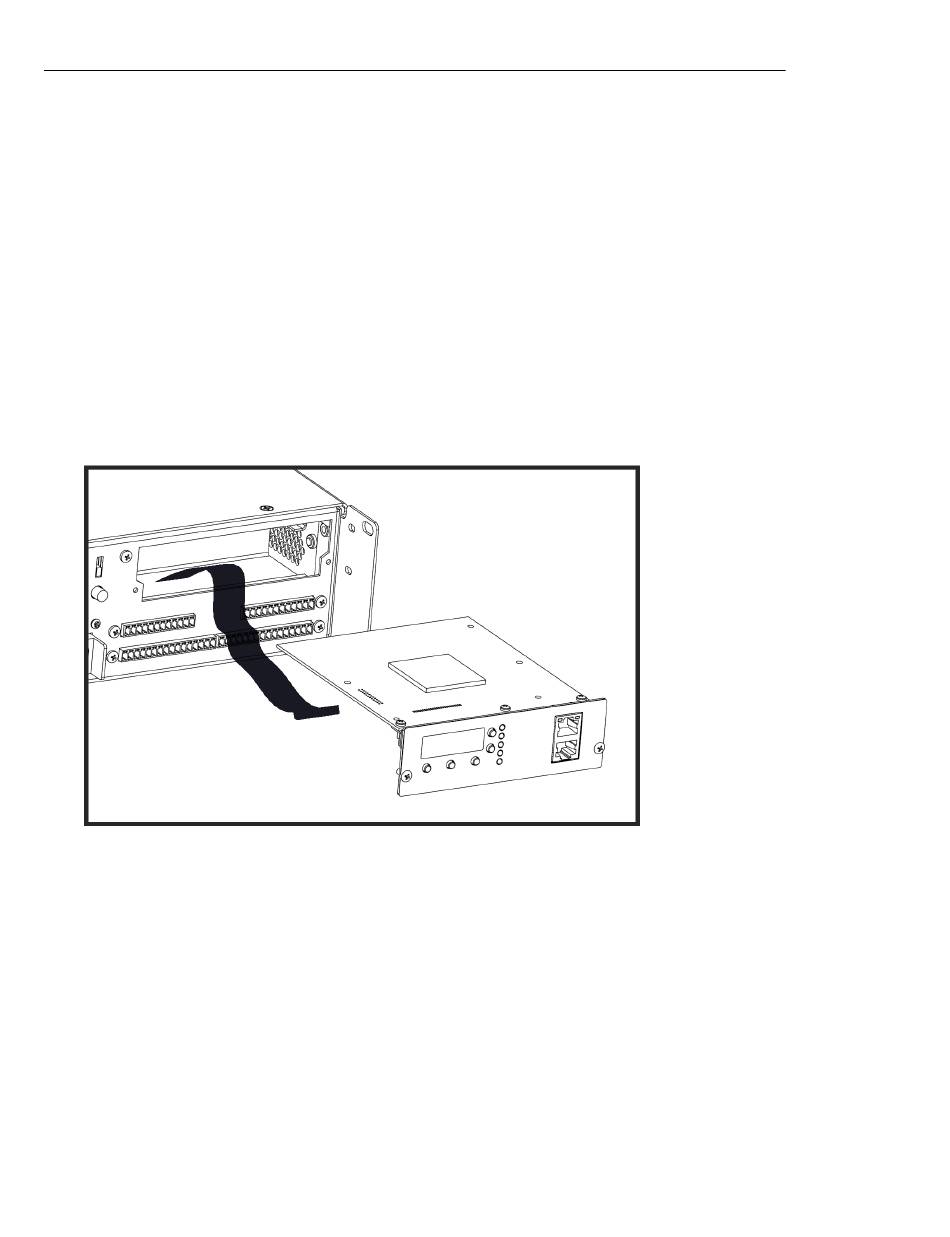

3. Positionieren Sie das Netzwerkmodul mit der rechten Seite nach oben. Verbinden Sie das
freiliegende Ende des Flachbandkabels mit dem Anschluss am Modul, und beachten Sie erneut
die Kodierung der Anschlüsse.
4. Schieben Sie das Modul in den Schacht und befestigen Sie es mit den in Schritt 1 entfernten
Schrauben am CKd-Gehäuse.
CKd Series Owners Manual v1e
CKd Bedienungsanleitung
Page 16
