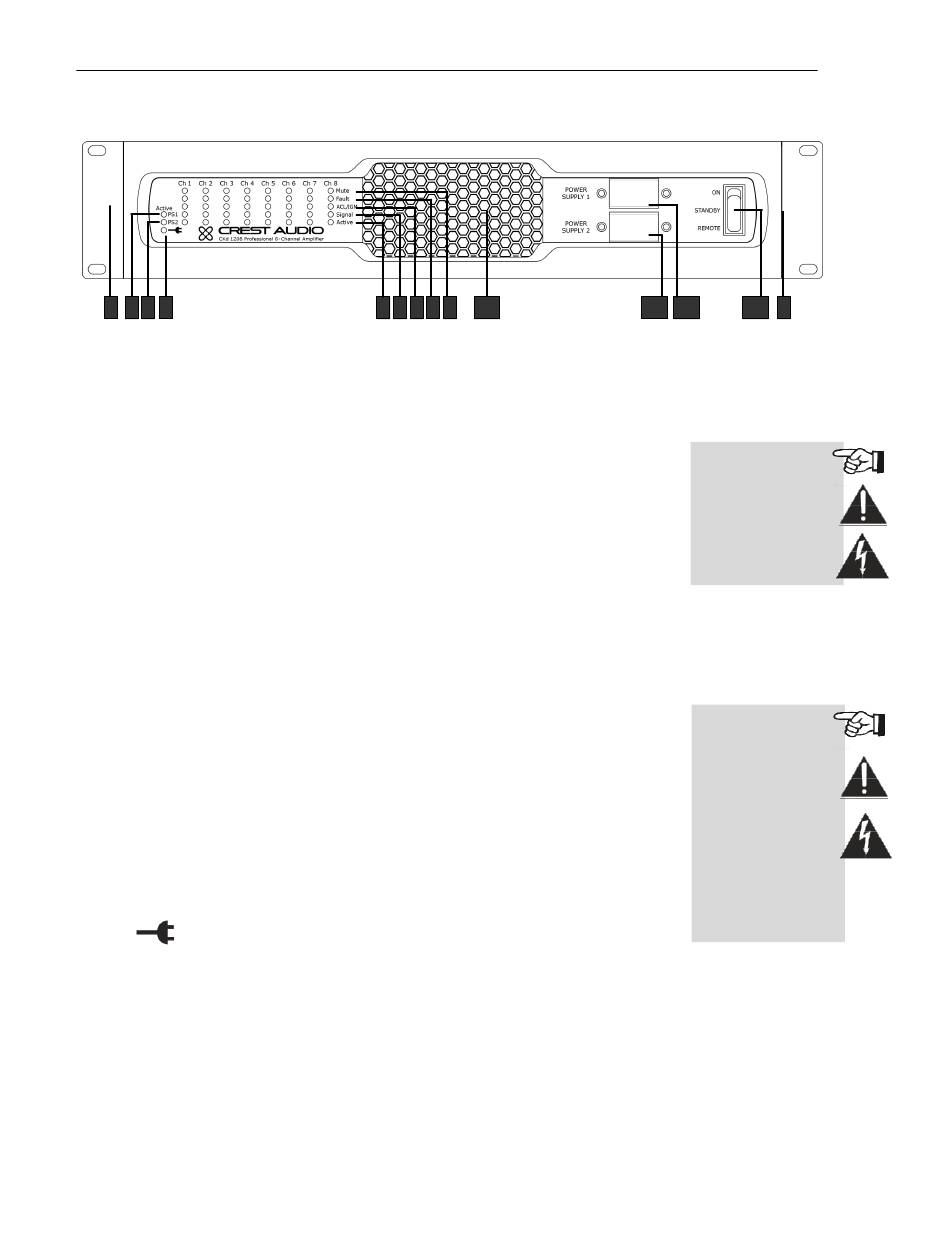

Front Panel
1 2 3 4
In diesem Abschnitt werden alle Schalter, Anzeigen, Anschlüsse und identifiziert und
gekennzeichnet Funktionskomponenten, mit denen sich ein CKd-Besitzer vertraut machen
sollte. Das Kennenlernen der Elemente in diesem Abschnitt und ihrer Positionen auf der CKd
wird dies Machen Sie das Handbuch viel klarer. Beachten Sie, dass dies nur als Übersicht dient
das Layout des Verstärkers und enthält nicht alle erforderlichen Informationen den CKd-
Verstärker effektiv betreiben. Für detailliertere Informationen zu vielen von den hier aufgeführten
Elementen, siehe Verstärkerbetrieb.
1. Rack-Montageohren
An jedem vorderen Befestigungsohr befinden sich zwei Befestigungslöcher.
2. PS1 LED (Netzteil 1)
Wenn die LED PS1 vollständig leuchtet, ist die Stromversorgung 1 aktiv. PS1
versorgt die Kanäle 1 bis 4. Wenn sowohl PS1 als auch PS2 Die LEDs blinken
schnell und weisen auf einen Verstärkerpegelfehler hin. Verstärker zu den
Pegelfehlern gehören: AC-Spannungsfehler, Niederspannungs-DC-
Schienenfehler, Lüfterfehler. Wenn nur die PS1-LED langsam blinkt, wird
angezeigt Fehler der Spannungsversorgung 1. Fehler auf der Ebene 1 des
Netzteils umfassen; Hochspannungsschienenfehler, Vorspannungsschienenfehler,
Auslöser ausgelöst, und DC-Fehler (Kanäle 1–4). Weitere Informationen zum LED-
Fehler Identifikation, siehe Anhang.
3. PS2 LED (Netzteil 2)
Wenn die LED PS2 vollständig leuchtet, ist die Stromversorgung 2 aktiv. PS2 versorgt
die Kanäle 5 bis 8. Wenn sowohl PS1 als auch PS2. Die LEDs blinken schnell und
weisen auf einen Verstärkerpegelfehler hin. Verstärker zu den Pegelfehlern gehören:
AC-Spannungsfehler, Niederspannungs-DC-Schienenfehler, Lüfterfehler. Wenn nur die
PS2-LED langsam blinkt, wird a angezeigt Fehler der Stromversorgung 2. Fehler auf
der Ebene des Netzteils 2 umfassen: Hochspannungsschienenfehler,
Vorspannungsschienenfehler, Auslöser ausgelöst, und DC-Fehler (Kanäle 5–8).
Weitere Informationen zum LED-Fehler Identifikation, siehe Anhang.
4. LED (Wechselspannung vorhanden)
Wenn die LED "AC Voltage Present" vollständig leuchtet, ist dies der Fall eingehende
Wechselspannung.
5. Channel Active LED
Die LED „Channel" des Kanals zeigt den Status des Kanals an. Zum wenn die Kanäle
aktiv sind, muss das Gerät mit der Option "Ein" oder "Fern" eingestellt sein
Frontplattenschalter
Stromversorgung muss aktiv sein.
CKd Series Owners Manual v1e
5 6 7 8 9
oder
durch
Softwaresteuerung
CKd Bedienungsanleitung
10
11 12
und
die
entsprechende
13
1
Die Drei-Position
Netzschalter niemals
Trennt die AC
Netz. Gefährlich
Energie kann
vorhanden sein
im gehäuse wenn
Der Netzschalter ist in
jede Position.
Stellen Sie sicher, dass
dort genug Platz ist um
die Vorder- und
Rückseite der
Verstärker, um die
erwärmte Luft zu
entweichen.
Vorschlag: In Racks mit
geschlossene Rücken
erlauben Sie
mindestens ein
Standard-Rackspace
Öffnung für jeden
vier Ampere.
