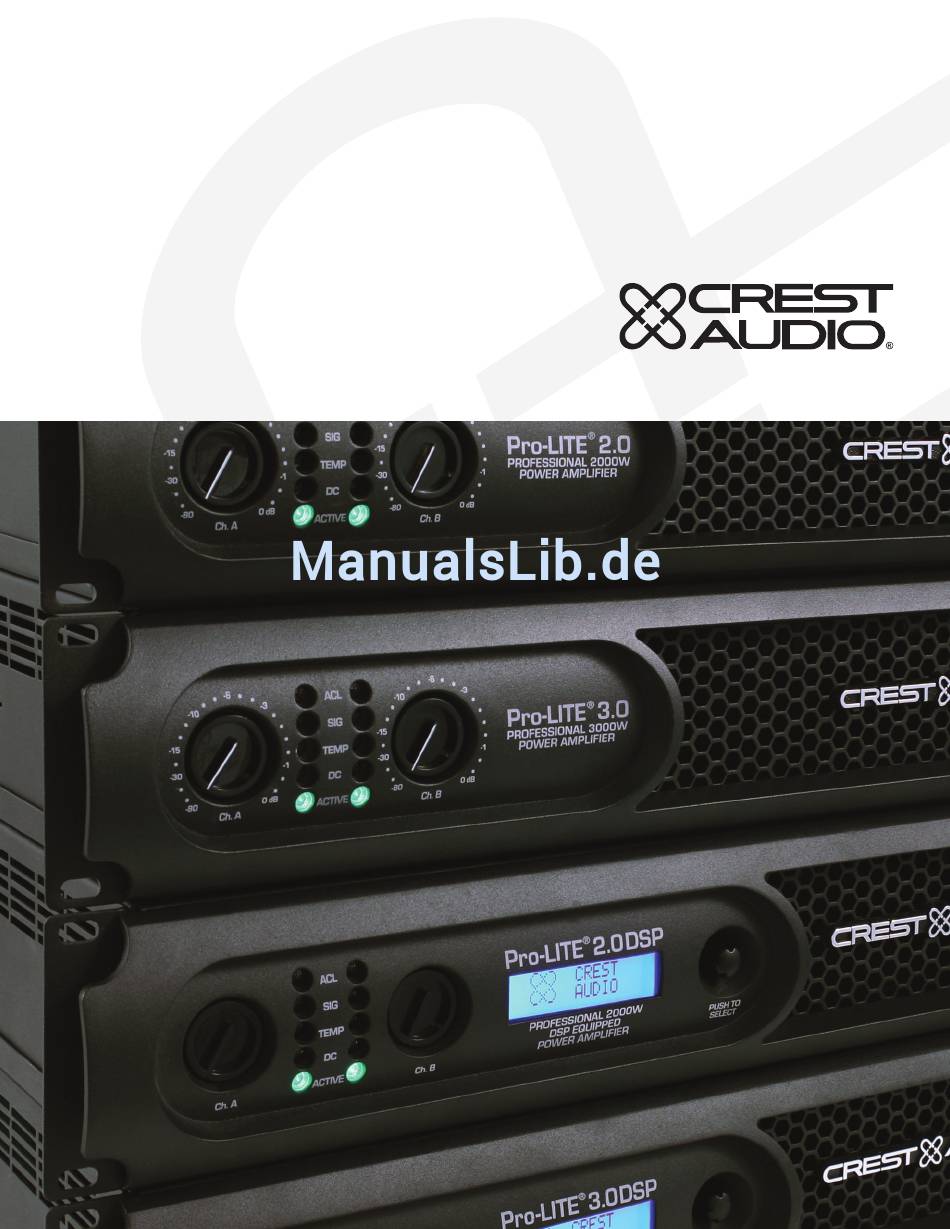

- Seite 1 Pro-LITE 2.0 / 3.0 ® Pro-LITE 2.0 / 3.0 DSP ® Verstärker Handbuch...
- Seite 2 DEUTSCH Pro-LITE 2.0 / 3.0 ® Verstärker Glückwunsch zu Ihrem Kauf eines Pro-LITE -Verstärkers, der für jahrelangen, einwandfreien Betrieb unter konsequenter Nutzung ® entworfen wurde. Die bahnbrechende Pro-LITE-Serie verwendet ein fortgeschrittenes Design, das Crest -Ingenieuren ermöglicht, ® das Gewicht drastisch zu reduzieren, während die Ausgangsleistung, Zuverlässigkeit und thermische Effizienz erhöht wird. Die Verstärker der Pro-LITE™-Serie wurden auch mit einem resonanten Schaltnetzteil und einer highspeed Klasse D Topologie entwickelt, die die höchste verfügbare Audioauflösung und Effizienz einbringt.
- Seite 3 Frontplatte AC-Leistungsschalter Dieser Schalter versorgt den Verstärker mit Strom. ANZEIGEN Die Pro-LITE Verstärker verfügen über fünf LED-Anzeigen an der Frontplatte pro Kanal: ACTIVE, DC, TEMP, SIGNAL, und ACL™. ® Diese LED-Anzeige informieren den Benutzer von jedem Betriebsstatus des Kanals und warnen vor möglichen abnormalen Bedingungen.
- Seite 4 Rückseite Netzkabelbuchse: Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzpannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät). Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit.
- Seite 5 DEUTSCH Pro-LITE DSP 2.0 / 3.0 ™ Verstärker Das DSP in dem Verstärker der Pro-LITE -Serie führt die gängigen Signalverarbeitungsfunktionen durch, die für die meisten ® Lautsprecheranwendungen erforderlich sind. Die Verarbeitungsfunktionen beinhalten: Verzerrung, Bandpass-Filtern, Frequenzweichenkonfiguration, Verzögerung und Begrenzung. Bitte lesen Sie dieses Handbuch sorgfältig, um Ihre persönliche Sicherheit sowie die Sicherheit des Verstärkers zu gewährleisten.
-
Seite 6: Lcd-Bildschirm
Frontplatte AC-Leistungsschalter Dieser Schalter versorgt den Verstärker mit Strom. LCD-BILDSCHIRM Blau beleuchteter LDC-Bildschirm ANZEIGEN Die Pro-LITE -Verstärker verfügen über fünf LED-Anzeigen an der Frontplatte pro Kanal: ACTIVE, DC, TEMP, SIG und ACL™. ® Diese LED-Anzeige informieren den Benutzer von jedem Betriebsstatus des Kanals und warnen vor möglichen abnormalen Bedingungen. - Seite 7 Rückseite Netzkabelbuchse: Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzpannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät). Brechen Sie niemals den Erdungspol eines Gerätes ab.
- Seite 8 Navigationsüberblick Sobald der Crest Audio -Bildschirm erscheint, können Sie den DSP -Prozessor einstellen. Das Drücken des Reglers wird Sie zum Hauptmenü bringen. Crest Pro-LITE -Bildschirm Hauptmenüauswahl zu scrollen. Das Hauptmenü ermöglicht Ihnen nicht nur einen Prozess zur Bearbeitung auszuwählen, Der Drehregler rechts vom Display wird verwendet, um die sondern bietet auch einen schnellen Blick darauf, welche DSP-Funktionen zu navigieren und zu steuern.
- Seite 9 Fortsetzung Navigationsüberblick Um einen Punkt vom Hauptmenü zu wählen, drehen Sie Um einen Parameter zu bearbeiten, drücken Sie den Regler, um den Regler bis der Cursor die Auswahl markiert die Sie den Cursor zum gewünschten Parameter auf dem Bildschirm zu möchten.
- Seite 10 Fortsetzung Modus Brücke: Eingang A treibt den Verstärker im Brückenmodus an. Hinweis: Der Brückenmodus ist nur auf den Pro-LITE DSP 2.0 und 3.0 Verstärker verfügbar. Brücken-Modus-Bildschirm Im Gegensatz zu den anderen Funktion im Untermenüs, ändert sich der Eingangsmodus nicht bis Sie “Save and Apply” wählen und zum Hauptmenü...
- Seite 11 Frequenzweichen-Filter, Bandpass-Filter und Polarität Fortsetzung Die für die Hochpass- und Tiefpassfilter verfügbaren Filtertypen sind: Kein Filter BW-12 dB Butterworth -Filter mit 12 dB pro Oktavenneigung. -3dB bei Eckfrequenz. Butterworth-Filter verfügen über einen flachen Frequenzgang im Pass-Band. BW-18 dB Butterworth -Filter mit 18 dB pro Oktavenneigung. -3dB bei Eckfrequenz. Butterworth-Filter verfügen über einen flachen Frequenzgang im Pass-Band.
- Seite 12 MaxxBass ® Das Verstärkungssystem von MaxxBass wirkt zusammen ® mit dem Hochpass-Filter für jeden Kanal, um Bass-Energie in einem Frequenzbereich zu produzieren, den der Lautsprecher bewältigen kann. Je höher die Nummer von MaxxBass ist, ® desto mehr wird der Bass verstärkt. Bildschirm MaxxBass Parametrischer EQ Es gibt fünf Bände parametrischer EQ für jeden Kanal.
-
Seite 13: Speichereinstellungen
Limiter Der Pro-LITE DSP verfügt über Begrenzer, die auf jedem Kanal verfügbar sind. Diese begrenzen den Signalpegel zum Eingang der Endstufe. Die Begrenzungsschwelle beginnt bei null und ist in -1 dB Schritten angepasst, die den maximalen Ausgang reduzieren. Sie müssen wissen, dass der Pro-LITE DSP genauso wie andere Verstärker funktioniert und dass der maximale Ausgang von Bildschirm Begrenzer der Netzspannung und der Lastimpedanz abhängt. - Seite 14 Crest Pro-LITE 3.0 Datenblatt ® ® Nennstrombrücke 4 Ohm 3640 Watt 20ms wiederholender Ladungsimpuls / 3000 Watt 1% THD @ 1kHz. Nennstrombrücke 8 Ohm 2000 Watt 20ms wiederholender Ladungsimpuls / 1550 Watt 0,15% THD @ 1kHz. Nenn-Watt 2ch x 2 Ohm 1820 Watt 20ms wiederholender Ladungsimpuls / 1500 Watt 1% THD beide Kanäle angetrieben @ 1kHz.
- Seite 15 Crest Pro-LITE 2.0 Datenblatt ® ® Nennstrombrücke 4 Ohm 2100 Watt 20ms wiederholender Ladungsimpuls / 1950 Watt @ 1kHz1% THD. Nenn-Watt 2ch x 2 Ohm 1100 Watt 20ms wiederholender Ladungsimpuls / 900 Watt 1% THD beide Kanäle angetrieben @ 1kHz. Nenn-Watt 2ch x 4 Ohm 600 Watt 20ms wiederholender Ladungsimpuls / 570 Watt 1% THD / 530 Watt 0,15% THD, beide Kanäle angetrieben @ 1kHz.
- Seite 16 Crest Pro-LITE 3.0 DSP Datenblatt ® ® Nennstrombrücke 4 Ohm 3650 Watt 20ms wiederholender Ladungsimpuls / 2960 Watt 1% THD @ 1kHz. Nennstrombrücke 8 Ohm 2050 Watt 20ms wiederholender Ladungsimpuls / 1850 Watt 1% THD / 1680 watts 0.15% THD @ 1kHz. Nenn-Leistung 2ch x 2 Ohm 1825 Watt 20ms wiederholender Ladungsimpuls / 1480 Watt 1% THD beide Kanäle angetrieben @ 1kHz.
- Seite 17 Crest Pro-LITE 2.0 DSP Datenblatt ® ® Nennstrombrücke 4 Ohm 2100 Watt 20ms wiederholender Ladungsimpuls / 1950 Watt @ 1kHz1% THD. Nenn-Leistung 2ch x 2 Ohm 1100 Watt 20ms wiederholender Ladungsimpuls / 900 Watt 1% THD beide Kanäle angetrieben @ 1kHz. Nenn-Leistung 2ch x 4 Ohm 600 Watt 20ms wiederholender Ladungsimpuls / 570 Watt 1% THD / 530 Watt 0,15% THD, beide Kanäle angetrieben @ 1kHz.
- Seite 18 Hinweise:...
- Seite 19 Hinweise:...
- Seite 20 Notes:...
- Seite 21 Crest Audio • 5022 Hwy. 493 North • Meridian, MS 39305 Phone: (601) 486-2000 • Fax: (601) 486-1380 • www.crestaudio.com http://www.crestaudio.com Pro-LITE 2.0 / 3.0 & Pro-LITE 2.0 /3.0 DSP Power Amplifiers Owner's Manual 01/14 ™...
