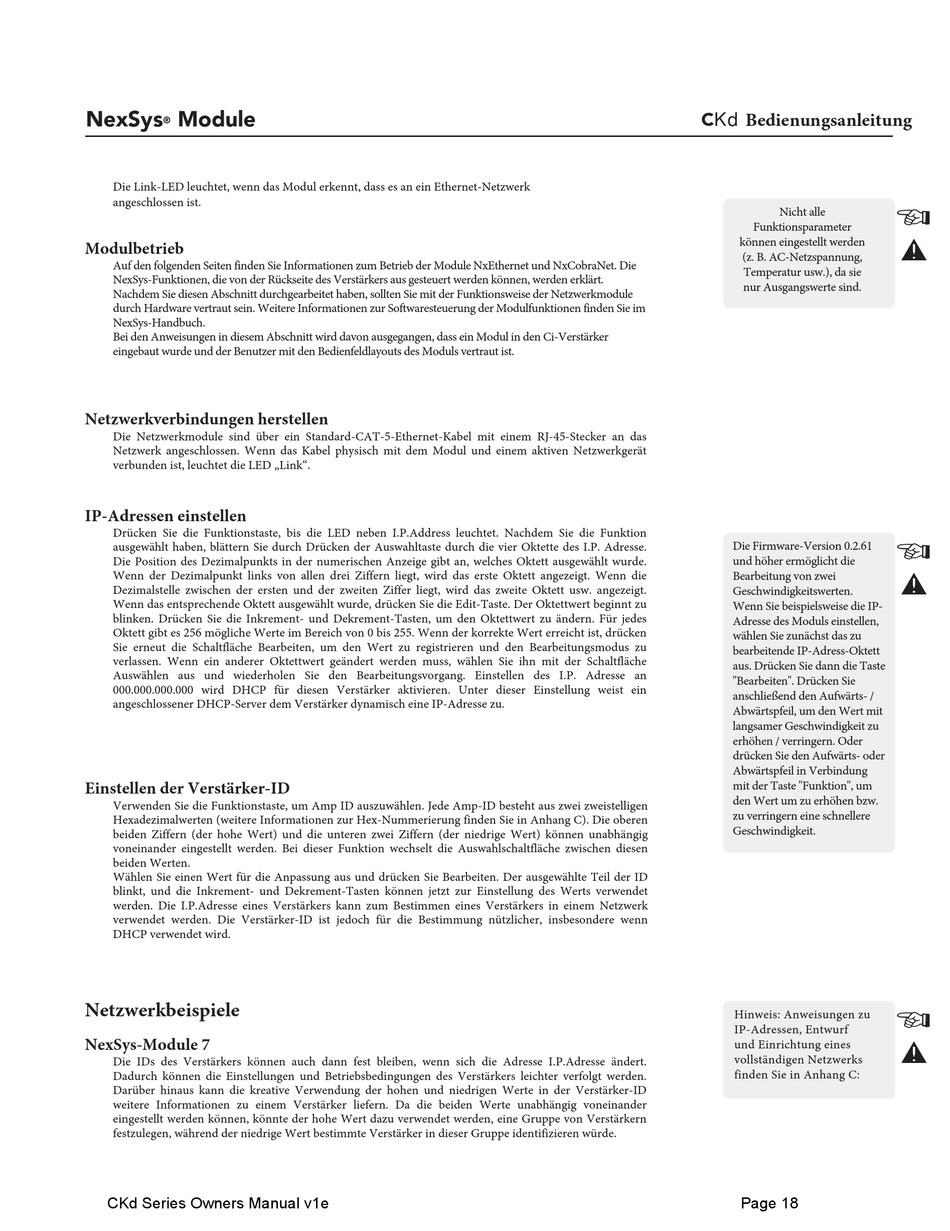

NexSys
Module
®
Die Link-LED leuchtet, wenn das Modul erkennt, dass es an ein Ethernet-Netzwerk
angeschlossen ist.
Modulbetrieb
Auf den folgenden Seiten finden Sie Informationen zum Betrieb der Module NxEthernet und NxCobraNet. Die
NexSys-Funktionen, die von der Rückseite des Verstärkers aus gesteuert werden können, werden erklärt.
Nachdem Sie diesen Abschnitt durchgearbeitet haben, sollten Sie mit der Funktionsweise der Netzwerkmodule
durch Hardware vertraut sein. Weitere Informationen zur Softwaresteuerung der Modulfunktionen finden Sie im
NexSys-Handbuch.
Bei den Anweisungen in diesem Abschnitt wird davon ausgegangen, dass ein Modul in den Ci-Verstärker
eingebaut wurde und der Benutzer mit den Bedienfeldlayouts des Moduls vertraut ist.
Netzwerkverbindungen herstellen
Die Netzwerkmodule sind über ein Standard-CAT-5-Ethernet-Kabel mit einem RJ-45-Stecker an das
Netzwerk angeschlossen. Wenn das Kabel physisch mit dem Modul und einem aktiven Netzwerkgerät
verbunden ist, leuchtet die LED „Link".
IP-Adressen einstellen
Drücken Sie die Funktionstaste, bis die LED neben I.P.Address leuchtet. Nachdem Sie die Funktion
ausgewählt haben, blättern Sie durch Drücken der Auswahltaste durch die vier Oktette des I.P. Adresse.
Die Position des Dezimalpunkts in der numerischen Anzeige gibt an, welches Oktett ausgewählt wurde.
Wenn der Dezimalpunkt links von allen drei Ziffern liegt, wird das erste Oktett angezeigt. Wenn die
Dezimalstelle zwischen der ersten und der zweiten Ziffer liegt, wird das zweite Oktett usw. angezeigt.
Wenn das entsprechende Oktett ausgewählt wurde, drücken Sie die Edit-Taste. Der Oktettwert beginnt zu
blinken. Drücken Sie die Inkrement- und Dekrement-Tasten, um den Oktettwert zu ändern. Für jedes
Oktett gibt es 256 mögliche Werte im Bereich von 0 bis 255. Wenn der korrekte Wert erreicht ist, drücken
Sie erneut die Schaltfläche Bearbeiten, um den Wert zu registrieren und den Bearbeitungsmodus zu
verlassen. Wenn ein anderer Oktettwert geändert werden muss, wählen Sie ihn mit der Schaltfläche
Auswählen aus und wiederholen Sie den Bearbeitungsvorgang. Einstellen des I.P. Adresse an
000.000.000.000 wird DHCP für diesen Verstärker aktivieren. Unter dieser Einstellung weist ein
angeschlossener DHCP-Server dem Verstärker dynamisch eine IP-Adresse zu.
Einstellen der Verstärker-ID
Verwenden Sie die Funktionstaste, um Amp ID auszuwählen. Jede Amp-ID besteht aus zwei zweistelligen
Hexadezimalwerten (weitere Informationen zur Hex-Nummerierung finden Sie in Anhang C). Die oberen
beiden Ziffern (der hohe Wert) und die unteren zwei Ziffern (der niedrige Wert) können unabhängig
voneinander eingestellt werden. Bei dieser Funktion wechselt die Auswahlschaltfläche zwischen diesen
beiden Werten.
Wählen Sie einen Wert für die Anpassung aus und drücken Sie Bearbeiten. Der ausgewählte Teil der ID
blinkt, und die Inkrement- und Dekrement-Tasten können jetzt zur Einstellung des Werts verwendet
werden. Die I.P.Adresse eines Verstärkers kann zum Bestimmen eines Verstärkers in einem Netzwerk
verwendet werden. Die Verstärker-ID ist jedoch für die Bestimmung nützlicher, insbesondere wenn
DHCP verwendet wird.
Netzwerkbeispiele
NexSys-Module 7
Die IDs des Verstärkers können auch dann fest bleiben, wenn sich die Adresse I.P.Adresse ändert.
Dadurch können die Einstellungen und Betriebsbedingungen des Verstärkers leichter verfolgt werden.
Darüber hinaus kann die kreative Verwendung der hohen und niedrigen Werte in der Verstärker-ID
weitere Informationen zu einem Verstärker liefern. Da die beiden Werte unabhängig voneinander
eingestellt werden können, könnte der hohe Wert dazu verwendet werden, eine Gruppe von Verstärkern
festzulegen, während der niedrige Wert bestimmte Verstärker in dieser Gruppe identifizieren würde.
CKd Series Owners Manual v1e
CKd Bedienungsanleitung
Nicht alle
Funktionsparameter
können eingestellt werden
(z. B. AC-Netzspannung,
Temperatur usw.), da sie
nur Ausgangswerte sind.
Die Firmware-Version 0.2.61
und höher ermöglicht die
Bearbeitung von zwei
Geschwindigkeitswerten.
Wenn Sie beispielsweise die IP-
Adresse des Moduls einstellen,
wählen Sie zunächst das zu
bearbeitende IP-Adress-Oktett
aus. Drücken Sie dann die Taste
"Bearbeiten". Drücken Sie
anschließend den Aufwärts- /
Abwärtspfeil, um den Wert mit
langsamer Geschwindigkeit zu
erhöhen / verringern. Oder
drücken Sie den Aufwärts- oder
Abwärtspfeil in Verbindung
mit der Taste "Funktion", um
den Wert um zu erhöhen bzw.
zu verringern eine schnellere
Geschwindigkeit.
Hinweis: Anweisungen zu
IP-Adressen, Entwurf
und Einrichtung eines
vollständigen Netzwerks
finden Sie in Anhang C:
Page 18
+
