Verstärker-Betrieb
Eingabequellen

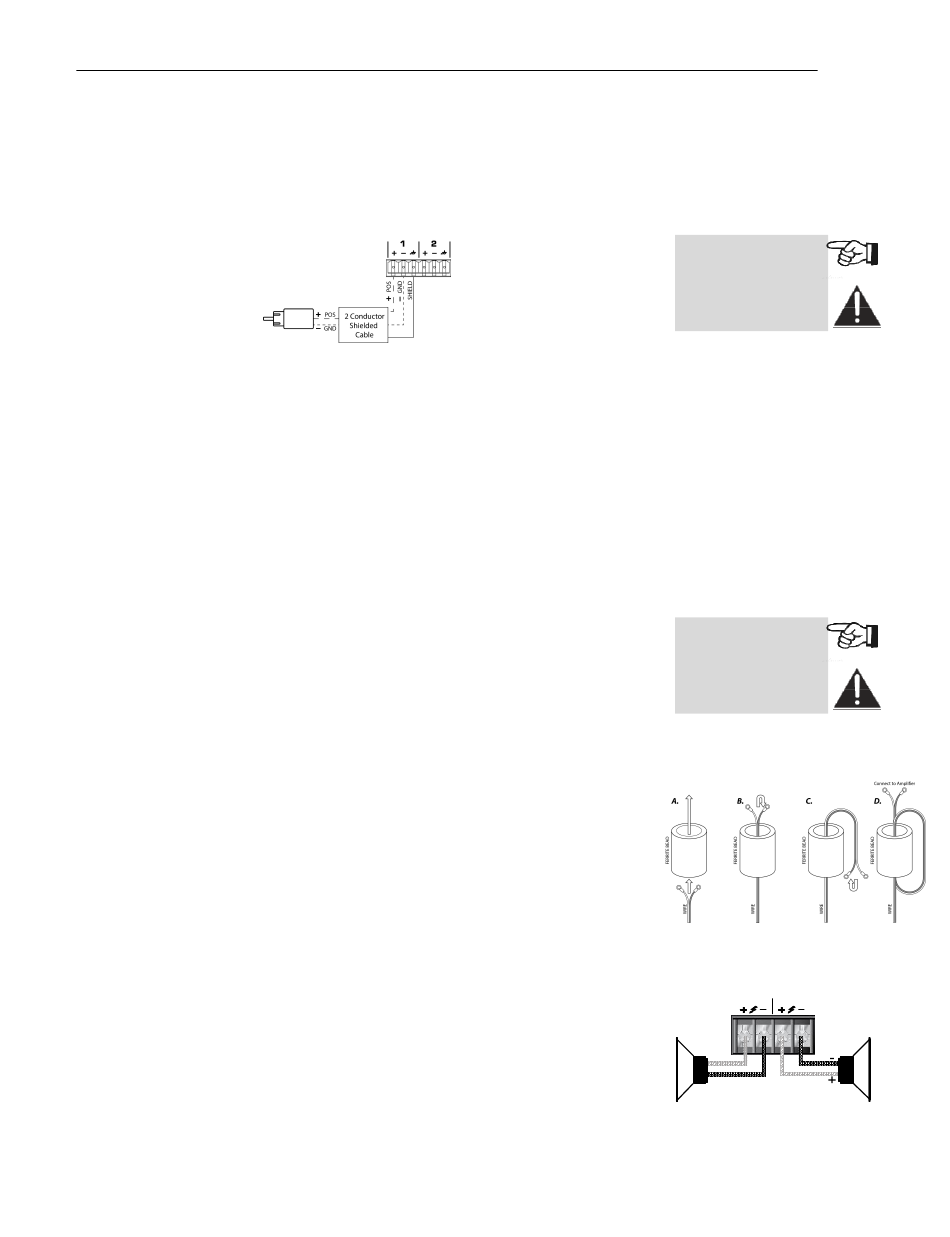

CKd-Power-Processing-Verstärker können einen symmetrischen Eingang aufnehmen
Signal. Informationen zur Verwendung einer asymmetrischen Quelle finden Sie in der
nachstehenden Abbildung.
Ausgangsverbindungen
Die Lautsprecher werden über die Output Barrier Strip-Anschlüsse angeschlossen. Spatenstollen,
Ringzungen oder blanke Drähte können mit dem Ausgangssperrstreifen verbunden werden
Elemente. Spade-Lug-Messungen für den Output-Barrierestreifen sind wie folgt:
114-Zoll-Schraubenabstand, 0,35-Zoll- (9 mm) Stollenabstand. Für Ausgabeschaufeln,
Bitte überprüfen Sie die vorgeschlagenen Teile unten:
Panduit-Teilenummern:
PN10-10LF-2K, PN10-10LF-D, PN10-10LF-E, PN10-10LF-L - Verriegelungsgabel Terminal,
Nylonisolierte Griffhülse aus Metall, Drahtstärke 12 - 10 AWG, Nr. 10 Bolzengröße.
3M Teilenummern:
LFV10-6, LFV10-8, LFV10-10 - Sicherungsgabel, Vinyl isoliert, Stoßnaht,
12 - 10 AWG Drahtbereich
Informationen zur Verdrahtung der Lautsprecher finden Sie in den Dickenmessdiagrammen in
Anhang D Empfehlungen. Stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie ihn
ändern Ausgangsanschlüsse oder Steckbrücken. Stellen Sie außerdem sicher, dass die Impedanz
der Last liegt angeschlossen ist nicht weniger als die empfohlene Mindestlast des Verstärkers.
Ausgangskonfiguration
Im
Standard-Kanalmodus
Eingangsdämpfer steuern die jeweiligen Pegel jedes Kanals. Standardmäßig, das Signal am Kanal
1-Eingang erzeugt den Ausgang am Kanal 1, während das Signal am Eingang Kanal 2 erzeugt
Ausgang am Ausgang Kanal 2 und Eingang Kanal 3 erzeugt einen Ausgang am Kanal 3 usw. Bitte
stellen Sie sicher, dass die Einstellung richtig ist Channel Mode / Gain-Schalter (100V, 70V, LowZ),
da hier sowohl Verstärkung als auch eingestellt werden Impedanzabhängige Schutzschwellen.
Siehe Tabelle unten für ein Minimum Nennlastimpedanz für die Einstellung der Modus- /
Verstärkungsschalter (100V, 70V, LowZ) von Verstärker der CKd-Serie.
Mindestimpedanz
Modus
100V-Modus:
8 Ohm
70V-Modus:
4 Ohm
LowZ-Modus:
4 Ohm
Schließen Sie die Lautsprecher für alle Kanäle an die Ausgangsanschlüsse der Barriereleiste an. 1
bis 8. Die Verbindungen sind in der Abbildung rechts dargestellt. Verwenden Sie Ferritperlen
im Lieferumfang enthalten.
CKd Series Owners Manual v1e
arbeiten
alle
Kanäle
unabhängig
CKd Bedienungsanleitung
voneinander.
Individuell
Weiteres Audio-Routing
kann mit Nx Module
Software konfiguriert
werden.
Verbinden Sie
niemals eine + oder
- terminal direkt zu
einem anderen +
oder - Terminal.
Ferritperleninstallation für
Ausgangsverbindungen
Ch 1
Ch 2
+
-
