3.0 KONFORMITÄT MIT NATIONALEN UND
INTERNATIONALEN NORMEN
Enerpac erklärt, dass dieses Produkt geprüft wurde und
die geltenden Normen erfüllt sowie allen CE-
Anforderungen entspricht. Eine Kopie der EU-
Konformitätserklärung ist im Lieferumfang dieses
Produkts enthalten.
4.0 BESCHREIBUNG
Bei dem Modell ECCE32 von Enerpac handelt es sich um ein
hydraulisches Schneidgerät mit feststehendem Kopf zum Schneiden
von Metallketten.
Das Schneidgerät verfügt über zwei Messer, ein feststehendes und ein
bewegliches. Das bewegliche Messer wird von einem Hydraulikzylinder
in Bewegung gesetzt.
Die hydraulische Kraft wird von einem AC Elektromotor und einer
internen Hydraulikpumpe erzeugt. Der Ölfluss gelangt durch die Pumpe
in den Hydraulikzylinder, wodurch der Zylinderkolben ausgefahren und
das Messer bewegt wird.
Ein Hydrauliktank mit eingebauter Gummimembran versorgt die Pumpe
konstant mit Öl, und zwar unabhängig von der Werkzeugausrichtung
oder der Kolbenausdehnung.
1

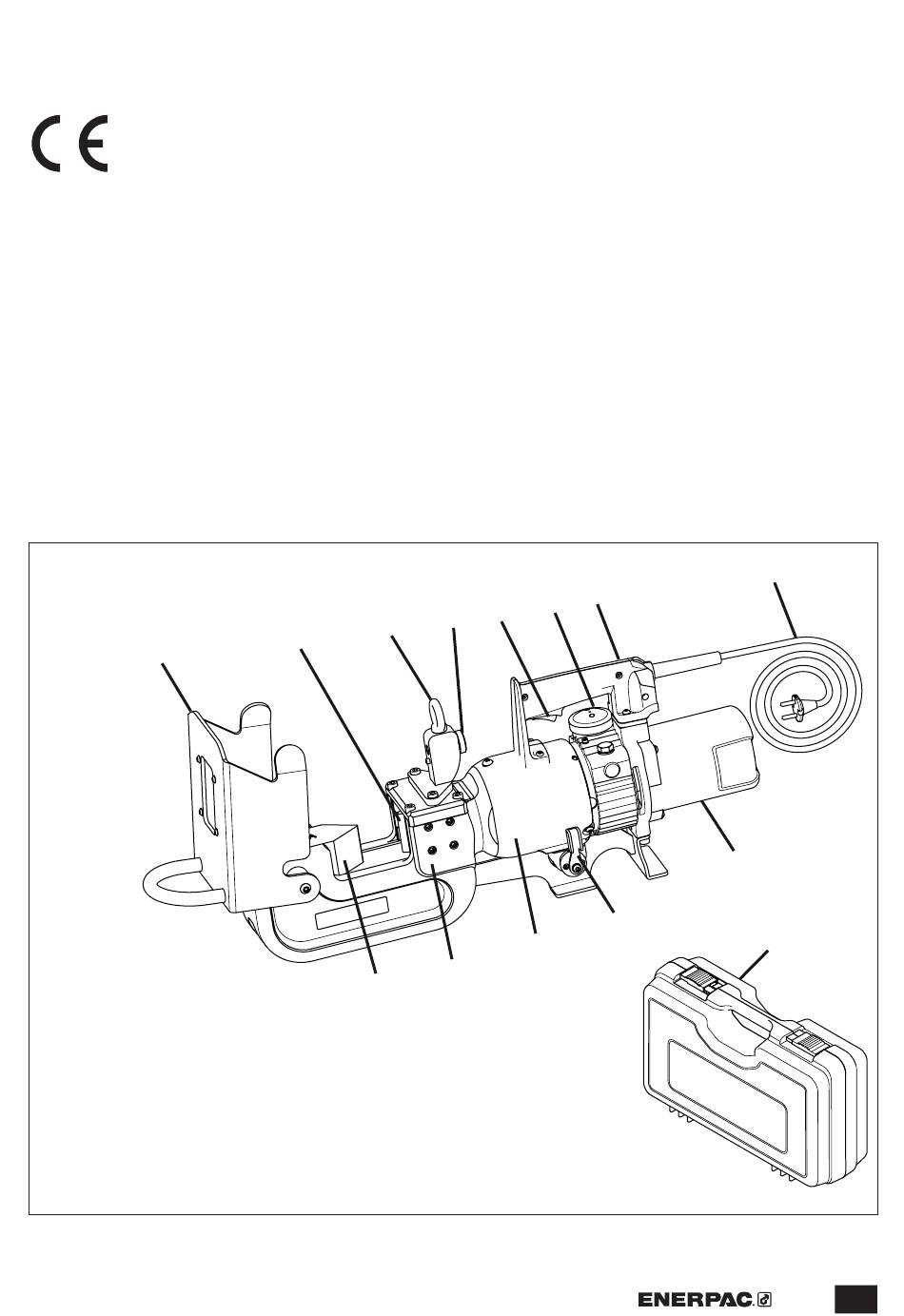

Legende:
1. Schutzvorrichtung
2. Kolben und bewegliches
Messer
3. Hebeöse
4. Verriegelung der
Schutzvorrichtung
5. Abzugshebel (Ein/Aus)
6. Öltank
4
3
2
12
13
7. Griff/Hebel
8. Netzkabel
9. Elektromotor
10. Richtungshebel
11. Hydraulikzylinder
12. Schneidkopf
13. Feststehendes Messer
14. Materialkiste
Abbildung 1, Funktionen und Komponenten
Mit einem am Griff des Schneidgeräts angebrachten Ein-/Ausschalter in
Form eines Abzugshebels wird der Elektromotor gestartet und gestoppt.
Der Abzugshebel muss während des Schneidvorgangs gedrückt
bleiben.
Für eine Beschreibung der Hauptfunktionen und Komponenten des
Schneidgeräts siehe die Abbildung 1. Für maximale Schneidleistung,
Spezifikationen und Abmessungen siehe die Abschnitt 2.1 bis 2.4 dieser
Bedienungsanleitung.
5.0 ANWEISUNGEN FÜR DEN EMPFANG
Überprüfen Sie alle Komponenten optisch auf Transportschäden,
da Transportschäden nicht unter die Garantie fallen. Sollten Sie
Transportschäden feststellen, benachrichtigen Sie bitte sofort die
Speditionsfirma. Die Speditionsfirma haftet für alle Reparatur- und
Austauschkosten, die durch transportbedingte Schäden anfallen.
7
6
5
10
11
8
9
14
7
