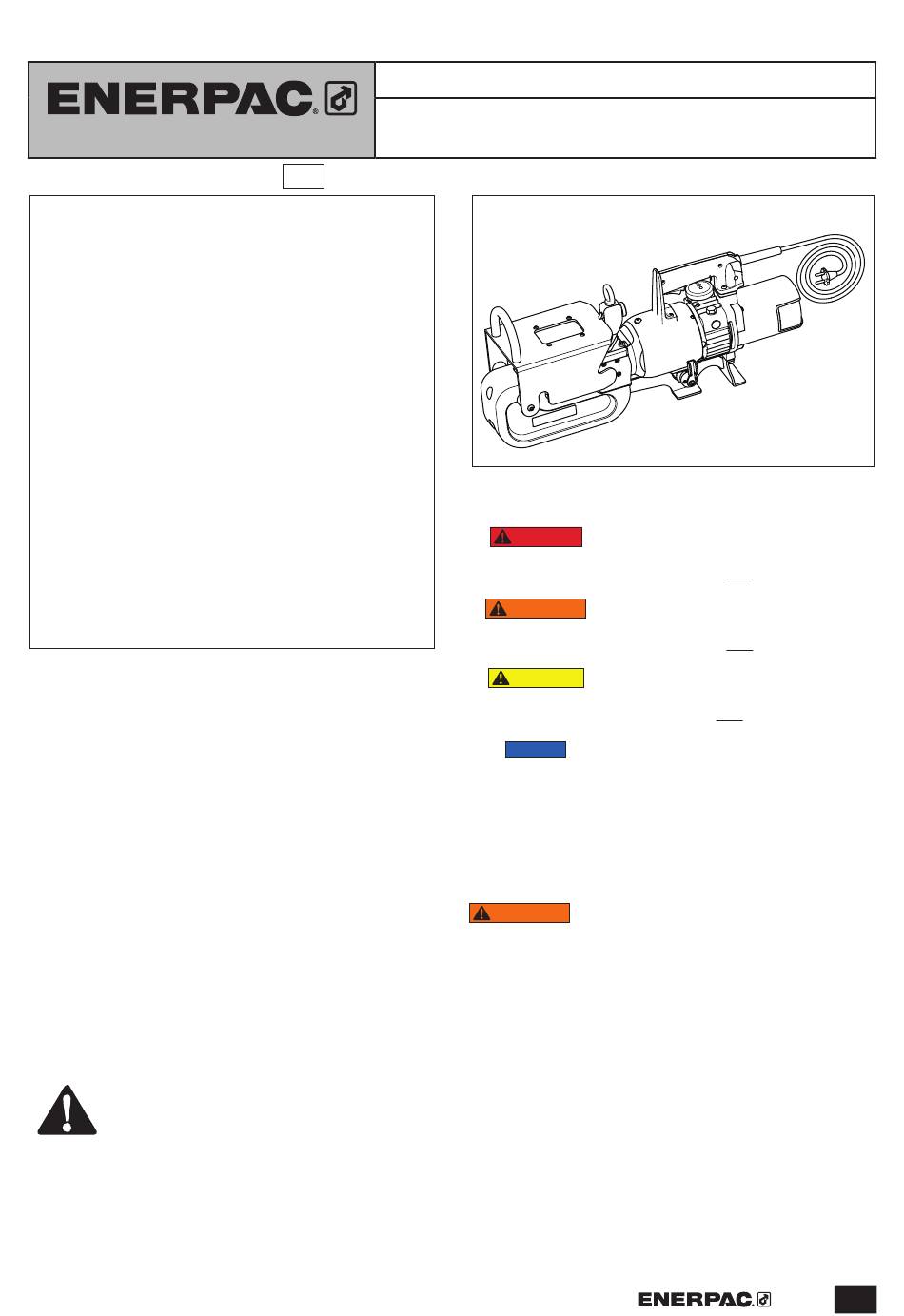

POWERFUL SOLUTIONS. GLOBAL FORCE.
L4318
Rev. B
10/18
INDEX
1.0 SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.0 PRODUKTDATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
INTERNATIONALEN NORMEN . . . . . . . . . . . . . . . . . . 7
4.0 BESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.0 ANWEISUNGEN FÜR DEN EMPFANG . . . . . . . . . . . . 7
6.0 KONFIGURATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7.0 ELEKTRISCHE ANFORDERUNGEN . . . . . . . . . . . . . . 8
10.0 WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
11.0 REINIGUNG DES KOLBENBEREICHS . . . . . . . . . . . 20
12.0 LAGERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
13.0 FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.0 SICHERHEIT

1.1 Einführung
Lesen Sie alle Anweisungen sorgfältig durch. Beachten Sie alle
Sicherheitsvorkehrungen, um Verletzungen, Schäden am Produkt
oder sonstige Sachschäden während des Systembetriebs zu
vermeiden. Enerpac haftet nicht für Schäden oder Verletzungen
infolge unsachgemäßer Benutzung, fehlender Wartung oder falscher
Bedienung. Entfernen Sie keine Warnhinweise, Kennzeichnungen oder
Aufkleber. Bei Fragen und Unsicherheiten wenden Sie sich bitte an
Enerpac oder Ihren örtlichen Enerpac Vertragshändler.
Sollten Sie keinerlei Erfahrung in Bezug auf Hochdruckhydraulik-
Sicherheit haben, wenden Sie sich bitte an Ihren Vertragshändler oder
Ihr Servicecenter, um Informationen über einen Enerpac Hydraulik-
Sicherheitskurs zu erhalten.
In dieser Bedienungsanleitung werden Gefahrensymbole, Signalwörter
und Sicherheitshinweise verwendet, um den Benutzer vor bestimmten
Gefahren zu warnen. Eine Missachtung dieser Warnungen kann zu
Schäden an der Ausrüstung und sonstigen Sachschäden sowie zu
schweren Verletzungen und sogar zum Tod führen.
Das Gefahrensymbol wird in dieser Bedienungsanleitung
durchgehend verwendet und verweist auf eine
potentielle Verletzungsgefahr. Beachten Sie die
Gefahrensymbole und befolgen Sie sämtliche damit
einhergehenden Sicherheitshinweise, da ansonsten Verletzungs- oder
Lebensgefahr besteht.
Gefahrensymbole werden in Kombination mit bestimmten Signalwörtern
verwendet, die auf Sicherheitshinweise oder Warnhinweise vor
möglichen Sachschäden sowie auf den Gefährdungsgrad hinweisen.
DE
Bedienungsanleitung
Kettenschneider
Modell ECCE32
Die in dieser Bedienungsanleitung verwendeten Signalwörter sind
GEFAHR, WARNUNG, VORSICHT und HINWEIS.
Weist auf eine gefährliche Situation hin, die bei
GEFAHR
HINWEIS
Missachtung zu schweren Verletzungen und
sogar zum Tod führen kann.
Weist auf eine gefährliche Situation hin, die bei
WARNUNG
HINWEIS
Missachtung zu schweren Verletzungen und
sogar zum Tod führen kann.
Weist auf eine gefährliche Situation hin, die bei
VORSICHT
HINWEIS
Missachtung zu leichten und mittelschweren
Verletzungen führen kann.
Weist auf wichtige Informationen hin, die
HINWEIS
jedoch nicht mit Gefahren verbunden sind
(z. B. Warnhinweise vor möglichen Sachschäden).
Beachten Sie bitte, dass das Gefahrensymbol
nicht in Kombination mit diesem Signalwort
verwendet wird.
1.2 Sicherheitsvorkehrungen für den Stangenschneider
WARNUNG
HINWEIS
Die Missachtung und Nichteinhaltung der
folgenden Sicherheitsvorkehrungen und Anweisungen kann zu
schweren Verletzungen und sogar zum Tod führen. Darüber hinaus
können dadurch Sachschäden entstehen.
• Lesen Sie die Sicherheitshinweise und Anweisungen dieses
Handbuchs, und stellen Sie sicher, dass Sie alle Informationen
verstanden haben. Beachten Sie alle Sicherheitshinweise und
Anweisungen, einschließlich derer, die sich auf die Verfahren dieses
Handbuchs beziehen.
• Lesen Sie vor der Inbetriebnahme des Schneidgeräts, bevor
Sie Einstellungen vornehmen sowie vor der Durchführung von
Wartungs- und Reparaturarbeiten dieses Handbuch.
• Befolgen Sie sämtliche Sicherheitsanweisungen, und beachten Sie
alle Vorsichtsmaßnahmen dieser Bedienungsanleitung.
• Bewahren Sie diese Bedienungsanleitung zum späteren Nachlesen
an einem für alle Personen, die das Schneidgerät bedienen oder
warten, gut zugänglichen Ort auf.
1
