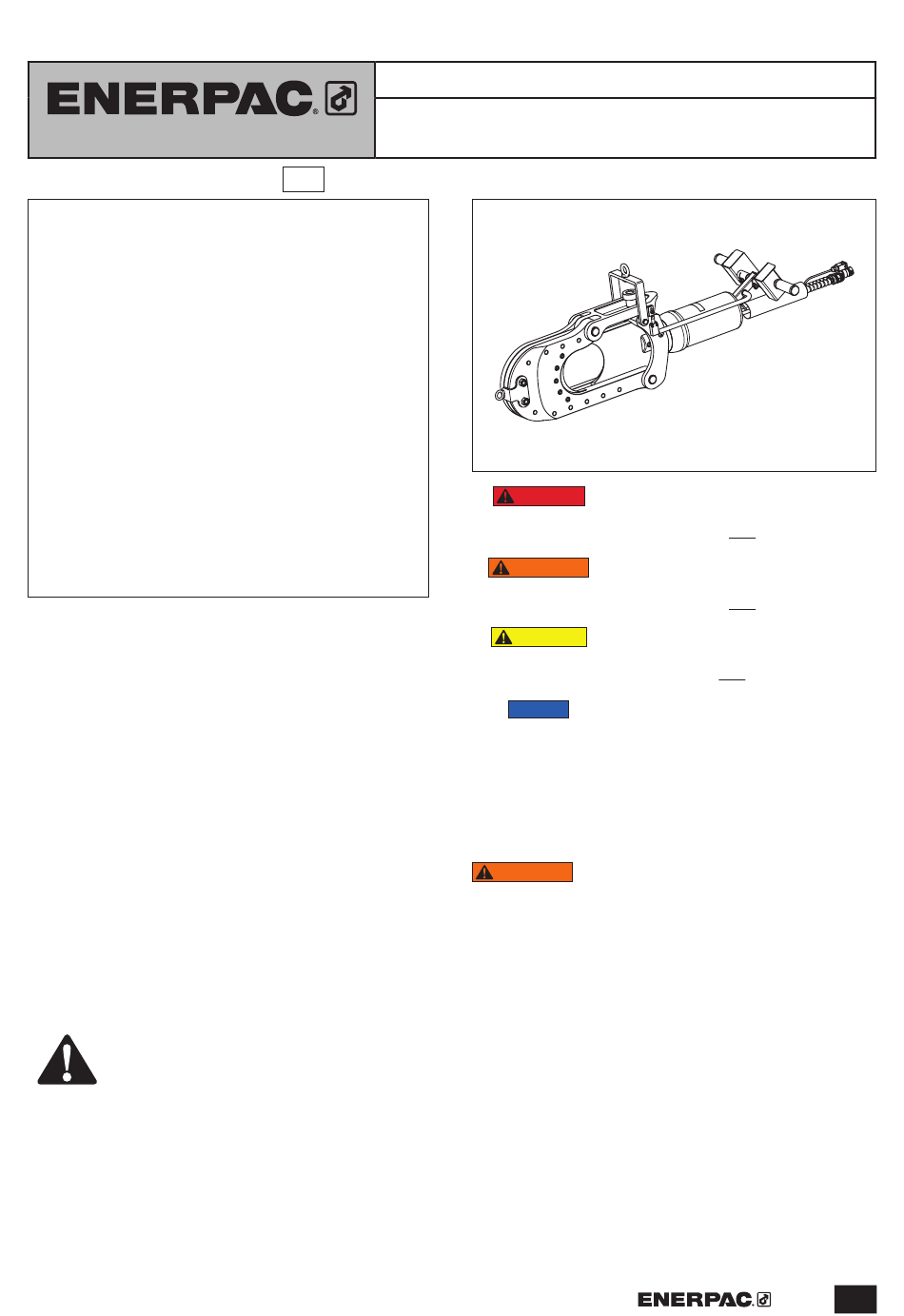

POWERFUL SOLUTIONS. GLOBAL FORCE.
L4301
Rev. B
10/18
INDEX
1.0 SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.0 PRODUKTDATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
INTERNATIONALEN NORMEN . . . . . . . . . . . . . . . . . . 8
4.0 BESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.0 ANWEISUNGEN FÜR DEN EMPFANG . . . . . . . . . . . . 8
6.0 KONFIGURATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7.0 SCHNEIDKOPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9.0 WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
10.0 LAGERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
11.0 FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

1.0 SICHERHEIT

1.1 Einführung
Lesen Sie alle Anweisungen sorgfältig durch. Beachten Sie alle
Sicherheitsvorkehrungen, um Verletzungen, Schäden am Produkt oder
sonstige Sachschäden während des Systembetriebs zu vermeiden.
Enerpac haftet nicht für Schäden oder Verletzungen infolge unsachgemäßer
Benutzung, fehlender Wartung oder falscher Bedienung. Entfernen Sie
keine Warnhinweise, Kennzeichnungen oder Aufkleber. Bei Fragen und
Unsicherheiten wenden Sie sich bitte an Enerpac oder Ihren örtlichen
Enerpac Vertragshändler.
Sollten Sie keinerlei Erfahrung in Bezug auf Hochdruckhydraulik-
Sicherheit haben, wenden Sie sich bitte an Ihren Vertragshändler oder
Ihr Servicecenter, um Informationen über einen Enerpac Hydraulik-
Sicherheitskurs zu erhalten.
In dieser Bedienungsanleitung werden Gefahrensymbole, Signalwörter und
Sicherheitshinweise verwendet, um den Benutzer vor bestimmten Gefahren
zu warnen. Eine Missachtung dieser Warnungen kann zu Schäden an der
Ausrüstung und sonstigen Sachschäden sowie zu schweren Verletzungen
und sogar zum Tod führen.
Das Gefahrensymbol wird in dieser Bedienungsanleitung
durchgehend verwendet und verweist auf eine potentielle
Verletzungsgefahr. Beachten Sie die Gefahrensymbole
und befolgen Sie sämtliche damit einhergehenden
Sicherheitshinweise, da ansonsten Verletzungs- oder Lebensgefahr
besteht.
Gefahrensymbole werden in Kombination mit bestimmten Signalwörtern
verwendet, die auf Sicherheitshinweise oder Warnhinweise vor möglichen
Sachschäden sowie auf den Gefährdungsgrad hinweisen. Die in
dieser Bedienungsanleitung verwendeten Signalwörter sind GEFAHR,
WARNUNG, VORSICHT und HINWEIS.
DE
Bedienungsanleitung
Kabelschneider
Modell EWCH180
Weist auf eine gefährliche Situation hin, die bei
GEFAHR
HINWEIS
Missachtung zu schweren Verletzungen und
sogar zum Tod führen kann.
Weist auf eine gefährliche Situation hin, die bei
WARNUNG
HINWEIS
Missachtung zu schweren Verletzungen und
sogar zum Tod führen kann.
Weist auf eine gefährliche Situation hin, die bei
VORSICHT
HINWEIS
Missachtung zu leichten und mittelschweren
Verletzungen führen kann.
Weist auf wichtige Informationen hin, die
HINWEIS
jedoch nicht mit Gefahren verbunden sind
(z. B. Warnhinweise vor möglichen Sachschäden).
Beachten Sie bitte, dass das Gefahrensymbol
nicht in Kombination mit diesem Signalwort
verwendet wird.
1.2 Sicherheitsvorkehrungen für den Stangenschneider
Die Missachtung und Nichteinhaltung der folgenden
WARNUNG
HINWEIS
Sicherheitsvorkehrungen und Anweisungen kann zu schweren
Verletzungen und sogar zum Tod führen. Darüber hinaus können
dadurch Sachschäden entstehen.
•
Lesen Sie die Sicherheitshinweise und Anweisungen dieses
Handbuchs, und stellen Sie sicher, dass Sie alle Informationen
verstanden haben. Beachten Sie alle Sicherheitshinweise und
Anweisungen, einschließlich derer, die sich auf die Verfahren dieses
Handbuchs beziehen.
•
Lesen Sie vor der Inbetriebnahme des Schneidgeräts, bevor Sie
Einstellungen vornehmen sowie vor der Durchführung von Wartungs-
und Reparaturarbeiten dieses Handbuch.
•
Befolgen Sie sämtliche Sicherheitsanweisungen, und beachten Sie alle
Vorsichtsmaßnahmen dieser Bedienungsanleitung.
•
Bewahren Sie diese Bedienungsanleitung zum späteren Nachlesen an
einem für alle Personen, die das Schneidgerät bedienen oder warten,
gut zugänglichen Ort auf.
1
