10.6.3 Messeraustausch - bewegliches Messer
Der Austausch des beweglichen Messers ist in den folgenden Schritten
durchzuführen. Siehe Abbildung 16, Elemente 1 bis 6.
Legende:
1. Schrauben des Hebeösen-Bügels
2. Hebeösen-Bügel
3. Schrauben der Abdeckung
4. Abdeckung
5. Haltestift
6. Bewegliches Messer
1. Vergewissern Sie sich, dass der Kolben des Schneidgeräts
vollständig eingefahren ist. Sollte dies nicht der Fall sein, starten Sie
das Schneidgerät, und fahren Sie den Kolben vollständig ein.
2. Trennen Sie das Schneidgerät von der Stromversorgung, um
während der folgenden Schritte ein unbeabsichtigtes Starten des
Motors zu verhindern.
3. Positionieren Sie das Schneidgerät waagerecht auf einer stabilen
Arbeitsfläche, wobei der Hebel nach oben zeigen sollte.
4. Öffnen Sie die Schutzvorrichtung des Schneidgeräts.
5. Entfernen Sie die beiden Schrauben für den Hebeösen-Bügel und
entfernen Sie diesen.
6. Lösen Sie die vier Schrauben der Abdeckung und entfernen Sie
diese.
3
4

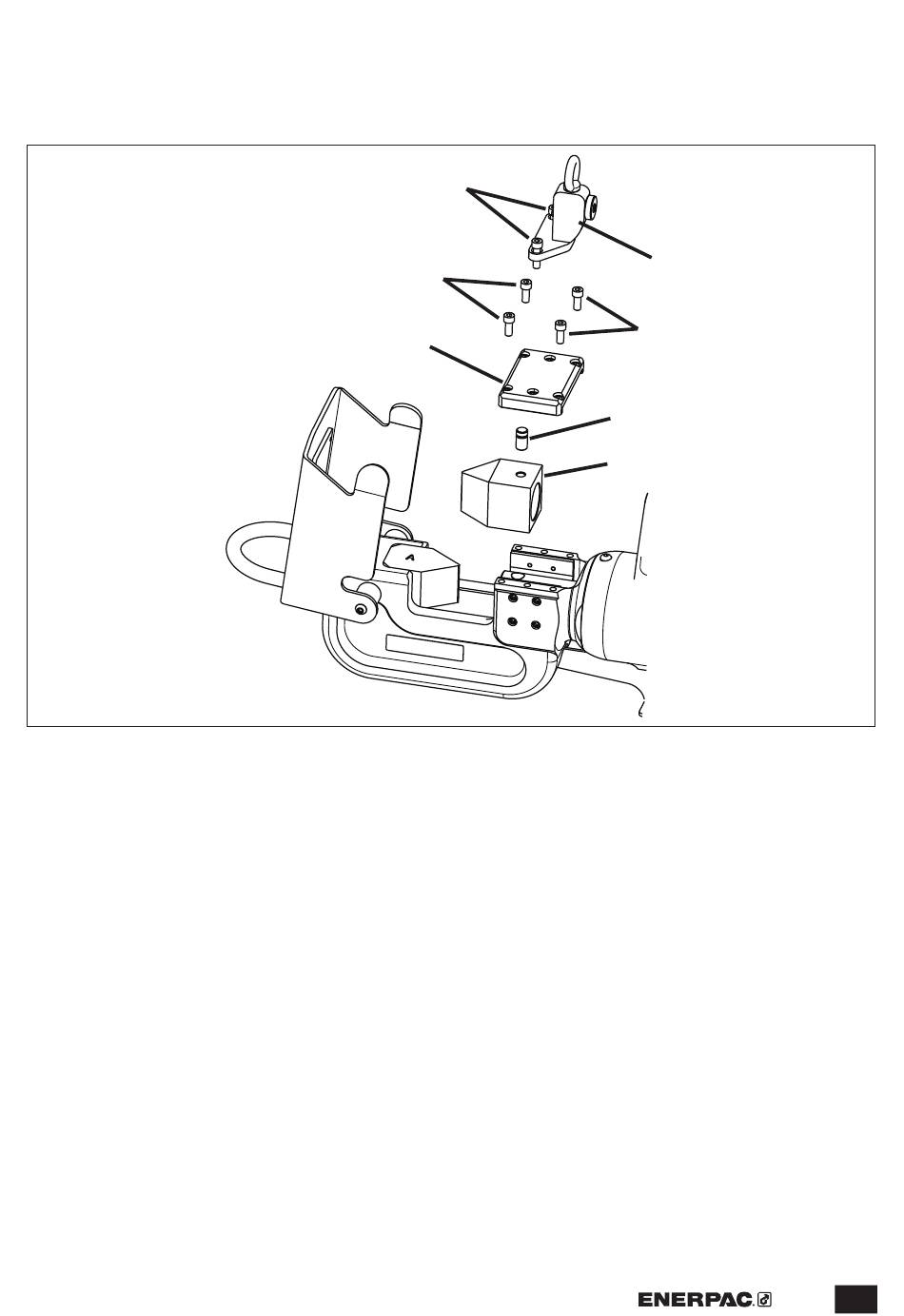

Abbildung 16, Austausch des beweglichen Messers
1
7. Entfernen Sie den Haltestift mithilfe einer Zange.
8. Entfernen Sie das bewegliche Messer vom Kolben.
9. Montieren Sie das neue bewegliche Messer auf dem Kolben, und
montieren Sie den Haltestift.
10. Montieren Sie die obere Abdeckung, die Schrauben der oberen
Abdeckung, den Hebeösen-Bügel und die Schrauben des
Hebeösen-Bügels. Drehmoment 25 Nm [18 ft-lbs].
11. Schließen Sie die Schutzvorrichtung.
12. Überprüfen Sie das Schneidgerät vor der erneuten Inbetriebnahme
auf einwandfreies Funktionieren.
2
3
5
6
19
