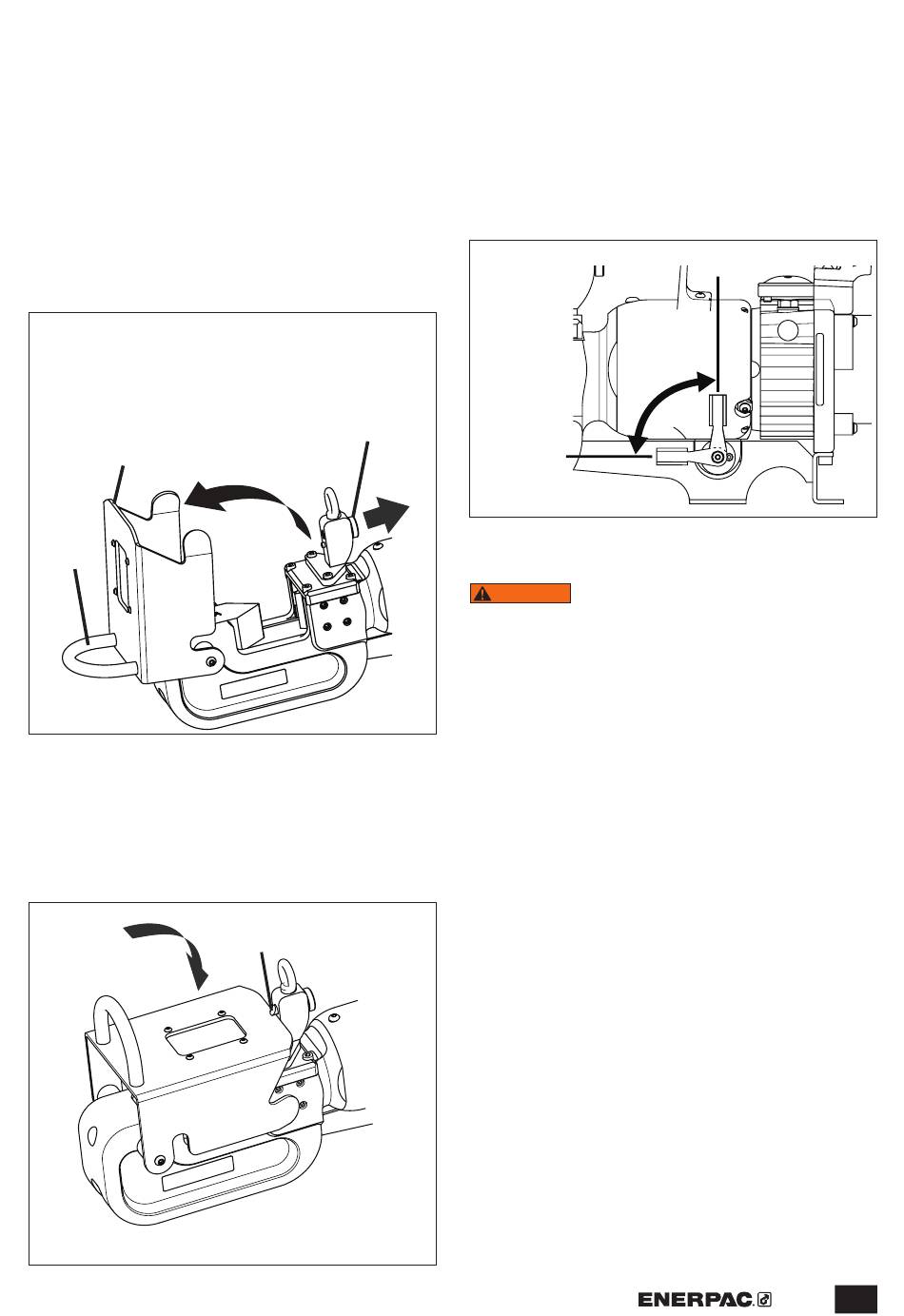

8.2 Schutzvorrichtung öffnen und schließen
Die Schutzvorrichtung verfügt an der Scharnierseite über einen
U-förmigen Griff. Verwenden Sie diesen Griff, um die Schutzvorrichtung
zu öffnen und zu schließen. Ein federbelasteter Verriegelungsbolzen
sichert die Schutzeinrichtung in der vollständig geschlossenen Position.
Siehe Abbildungen 3 und 4.
Um die Schutzvorrichtung zu öffnen:
1. Sicherstellen, dass das Schneidgerät ausgeschaltet ist.
2. Ziehen Sie den Knopf des Verriegelungsbolzens in die gezeigte
Richtung.
3. Öffnen Sie die Schutzvorrichtung.
Legende:
1. Griff
2. Schutzvorrichtung
3. Knopf des
Verriegelungsbolzens
2
1
Abbildung 3, Schutzvorrichtung öffnen
Um die Schutzvorrichtung zu schließen:
1. Sicherstellen, dass das Schneidgerät ausgeschaltet ist.
2. Bringen Sie die Schutzvorrichtung in die vollständig geschlossene
Position. Stellen Sie sicher, dass diese mit dem Verriegelungsbolzen
gesichert ist.
Abbildung 4, Schutzvorrichtung schließen
3
1
Legende:
1. Verriegelungsbolzen
8.3 Richtungshebel
Der Richtungshebel befindet sich an der linken Seite des Werkzeugs. Die
Hebelposition bestimmt die Bewegungsrichtung des Kolbens, sobald
das Schneidgerät in Betrieb ist. Siehe Abbildung 5.
• Position 1: Kolben fährt aus, und das bewegliche Messer gleitet nach
vorne.
• Position 2: Kolben fährt ein, und das bewegliche Messer gleitet
zurück.
Legende:
1. Ausfahren
2. Einfahren
1
Abbildung 5, Positionen des Richtungshebels
8.4 Abzugshebel (Ein/Aus)
Um schwere Verletzungen zu vermeiden, vor dem
WARNUNG
HINWEIS
Drücken des Abzugshebels des Schneidgeräts niemals mit Händen,
Fingern und anderen Körperteilen in den Schneidbereich reichen.
Mit einem am Griff des Schneidgeräts angebrachten Abzugshebel
wird der Schneidbetrieb gesteuert. Durch Drücken des Abzugshebels
wird der Elektromotor des Schneidgeräts automatisch gestartet. Siehe
Abbildung 6.
• Drücken Sie bei Richtungshebel in Position 1 den Abzugshebel, und
halten Sie diesen gedrückt, um den Kolben auszufahren, und das
bewegliche Messer nach vorn zu bewegen. Siehe Abbildung 7.
• Drücken Sie bei Richtungshebel in Position 2 den Abzugshebel, und
halten Sie diesen gedrückt, um den Kolben einzufahren und das
bewegliche Messer nach hinten zu bewegen. Siehe Abbildung 8.
• Sie können den Abzugshebel jederzeit loslassen, um die Bewegung
des Kolbens und des beweglichen Messers zu stoppen. Beachten Sie
bitte, dass es vor dem vollständigen Stoppen des Kolbens zu einer
Verzögerung kommen kann.
• Der Kolben stoppt die Bewegung, sobald er vollständig ein- bzw.
ausgefahren ist. Um möglichen Schaden am Schneidgerät zu
verhindern, sollten Sie den Abzugshebel nicht weiter gedrückt halten,
sobald der Zylinder vollständig ein- bzw. ausgefahren ist.
2
9
