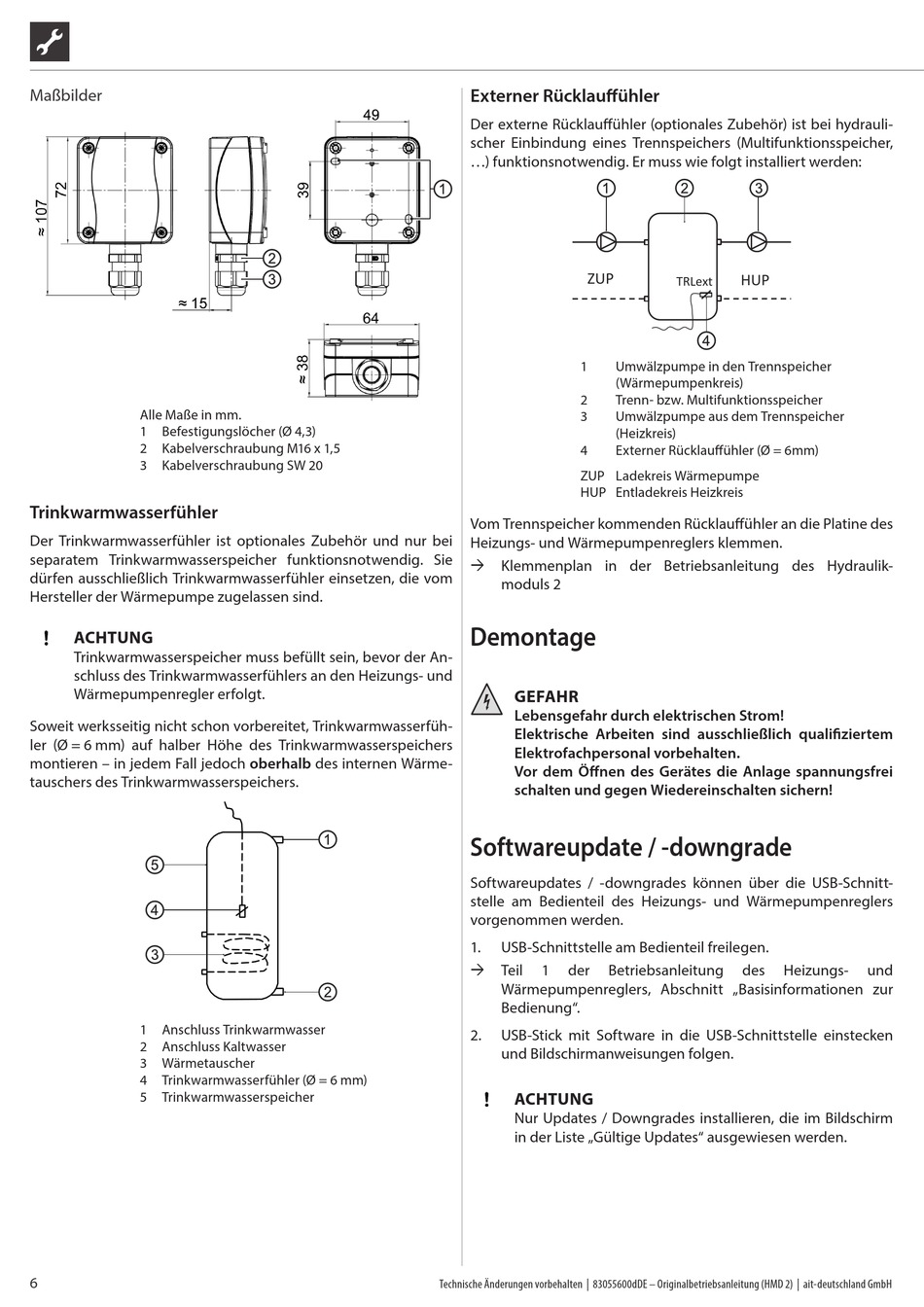

Maßbilder
Alle Maße in mm.
1 Befestigungslöcher (Ø 4,3)
2 Kabelverschraubung M16 x 1,5
3 Kabelverschraubung SW 20
Trinkwarmwasserfühler
Der Trinkwarmwasserfühler ist optionales Zubehör und nur bei
separatem Trinkwarmwasserspeicher funktionsnotwendig. Sie
dürfen ausschließlich Trinkwarmwasserfühler einsetzen, die vom
Hersteller der Wärmepumpe zugelassen sind.
ACHTUNG
Trinkwarmwasserspeicher muss befüllt sein, bevor der An-
schluss des Trinkwarmwasserfühlers an den Heizungs- und
Wärmepumpenregler erfolgt.
Soweit werksseitig nicht schon vorbereitet, Trinkwarmwasserfüh-
ler (Ø = 6 mm) auf halber Höhe des Trinkwarmwasserspeichers
montieren – in jedem Fall jedoch oberhalb des internen Wärme-
tauschers des Trinkwarmwasserspeichers.
1 Anschluss Trinkwarmwasser
2 Anschluss Kaltwasser
3 Wärmetauscher
4 Trinkwarmwasserfühler (Ø = 6 mm)
5 Trinkwarmwasserspeicher
6
Externer Rücklauffühler
Der externe Rücklauffühler (optionales Zubehör) ist bei hydrauli-
scher Einbindung eines Trennspeichers (Multifunktionsspeicher,
...) funktionsnotwendig. Er muss wie folgt installiert werden:
ZUP
1
2
3
4
ZUP Ladekreis Wärmepumpe
HUP Entladekreis Heizkreis
Vom Trennspeicher kommenden Rücklauffühler an die Platine des
Heizungs- und Wärmepumpenreglers klemmen.
 Klemmenplan in der Betriebsanleitung des Hydraulik-
moduls 2

Demontage

GEFAHR
Lebensgefahr durch elektrischen Strom!
Elektrische Arbeiten sind ausschließlich qualifiziertem
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage spannungsfrei
schalten und gegen Wiedereinschalten sichern!
Softwareupdate / ‑downgrade
Softwareupdates / -downgrades können über die USB-Schnitt-
stelle am Bedienteil des Heizungs- und Wärmepumpenreglers
vorgenommen werden.
1. USB-Schnittstelle am Bedienteil freilegen.
 Teil 1 der Betriebsanleitung
Wärmepumpenreglers, Abschnitt „Basisinformationen zur
Bedienung".
2. USB-Stick mit Software in die USB-Schnittstelle einstecken
und Bildschirmanweisungen folgen.
ACHTUNG
Nur Updates / Downgrades installieren, die im Bildschirm
in der Liste „Gültige Updates" ausgewiesen werden.
Technische Änderungen vorbehalten | 83055600dDE – Originalbetriebsanleitung (HMD 2) | ait-deutschland GmbH
HUP
TRLext
Umwälzpumpe in den Trennspeicher
(Wärmepumpenkreis)
Trenn- bzw. Multifunktionsspeicher
Umwälzpumpe aus dem Trennspeicher
(Heizkreis)
Externer Rücklauffühler (Ø = 6mm)
